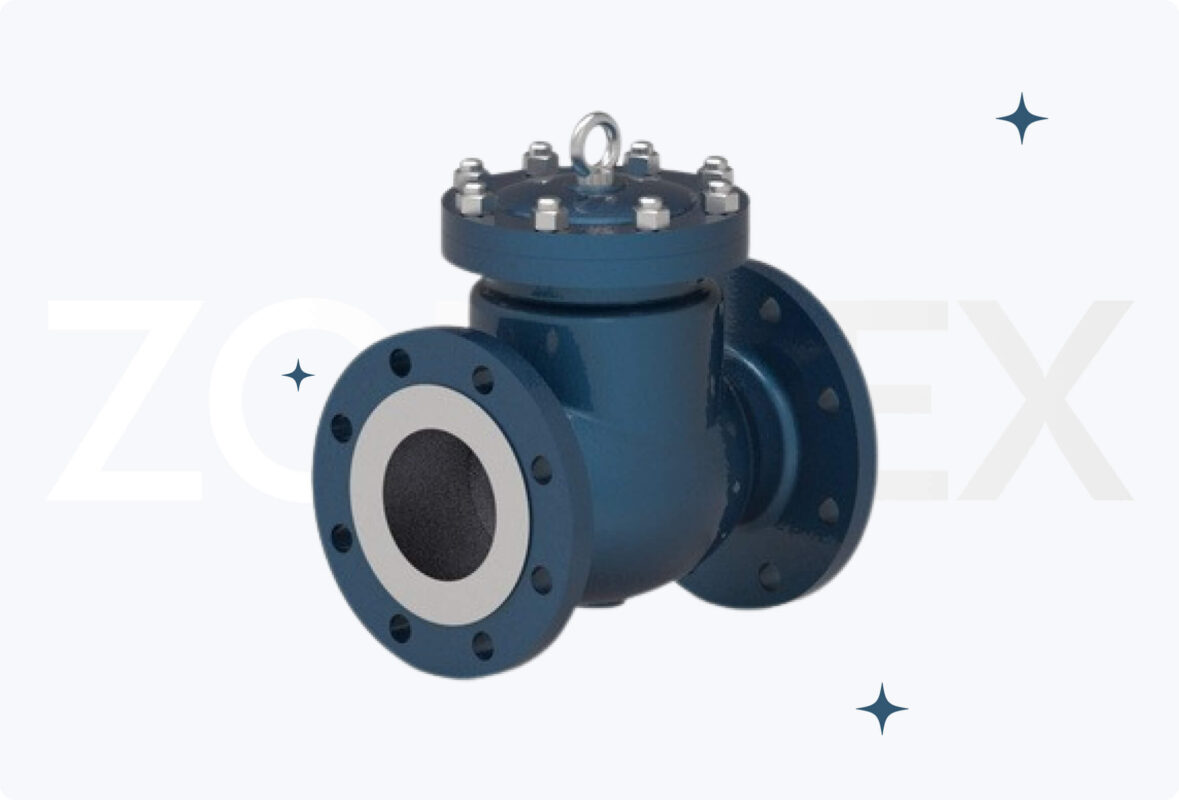

Co to jest zawór zwrotny?
Zawór zwrotny (check valve, non-return valve) to armatura zabezpieczająca, która umożliwia przepływ medium tylko w jednym kierunku. Głównym zadaniem zaworu zwrotnego jest zapobieganie cofaniu się cieczy lub gazu w instalacjach rurowych, co chroni pompy, zbiorniki, wymienniki ciepła oraz inne elementy systemu.
Zawory zwrotne są szeroko stosowane w instalacjach wodociągowych, grzewczych, przemysłowych, kanalizacyjnych, chemicznych oraz w systemach sprężonego powietrza i gazów technicznych.
Jak działa zawór zwrotny?
Zasada działania zaworu zwrotnego polega na wykorzystaniu ciśnienia przepływu. Gdy medium porusza się w prawidłowym kierunku, element zamykający (np. klapka, kulka, tłoczek) unosi się i przepływ jest swobodny. W przypadku cofania się przepływu – element ten natychmiast opada lub zostaje dociskany, zamykając zawór i blokując powrót medium.
W zależności od konstrukcji wyróżnia się różne typy zaworów zwrotnych:
-
kulowe (ball check valve)
-
klapowe (swing check valve)
-
tłoczkowe (piston check valve)
-
grzybkowe (lift check valve)
-
membranowe (diaphragm check valve)
Niektóre modele mają również funkcję zatrzymania awaryjnego lub są wyposażone w sprężynę, która wspomaga szybkie zamykanie.
Zalety zaworów zwrotnych
Zawory zwrotne charakteryzują się licznymi zaletami eksploatacyjnymi:
-
Ochrona instalacji – zapobiegają uszkodzeniom spowodowanym cofającym się medium;
-
Bezobsługowa praca – działają automatycznie, bez potrzeby zasilania;
-
Różnorodność konstrukcji – dopasowanie do niemal każdego typu instalacji;
-
Możliwość pracy w pionie i poziomie – w zależności od modelu;
-
Niewielkie rozmiary i masa – szczególnie w wersjach międzykołnierzowych (wafer);
-
Odporność na korozję i ciśnienie – szeroka gama materiałów (stal nierdzewna, mosiądz, żeliwo, PVC).
Zastosowanie zaworów zwrotnych
Zawory zwrotne stosowane są w:
-
systemach pompowych (ochrona pomp przed uderzeniem hydraulicznym),
-
sieciach wodociągowych i kanalizacyjnych,
-
instalacjach przemysłowych z cieczami, parą lub gazami,
-
systemach sprężonego powietrza i gazów technicznych,
-
stacjach uzdatniania wody,
-
systemach centralnego ogrzewania i chłodzenia.
Podsumowanie
Zawory zwrotne są niezbędnym elementem każdej instalacji, w której liczy się ochrona przed cofaniem medium. Dzięki swojej prostej, niezawodnej konstrukcji i szerokiemu wachlarzowi dostępnych typów i materiałów, zawory te można dopasować do niemal każdego systemu. Wybór odpowiedniego zaworu zwrotnego zwiększa bezpieczeństwo pracy i żywotność całej instalacji.
Modele i zakres produkcji zaworów zwrotnych Zondex
W ofercie firmy Zondex Engineering znajduje się szeroka gama modeli zaworów kulowych, obejmująca modele: 701, 702, 703, 704, 705, 706, 707, 708, 709, 710, 711, 712, 713.
Dostępne średnice nominalne: od DN40 do DN600
Zakres ciśnienia roboczego: od PN10 do PN63
