Technische Spezifikationen
Nenndurchmesser DN 50-1400
Nenndruck PN2-PN16
Mediumtemperatur -60 °C ... +300 °C
Arten von Ventilendanschlüssen Zwischenflansch, Geschweißt
Versiegelungsklasse «А»
Einbaulage Alle, außer nach unten gerichtete Geräte
Arten der Steuerung — manuell (Hebel)— manuell (Handrad)— manuell (Getriebe)— pneumatische Betätigung— elektrische Betätigung
Garantiezeit 12 Monate
Durchschnittliche Lebensdauer 2500 Zyklen
Garantierte Lebensdauer Nicht weniger als 1000 Zyklen

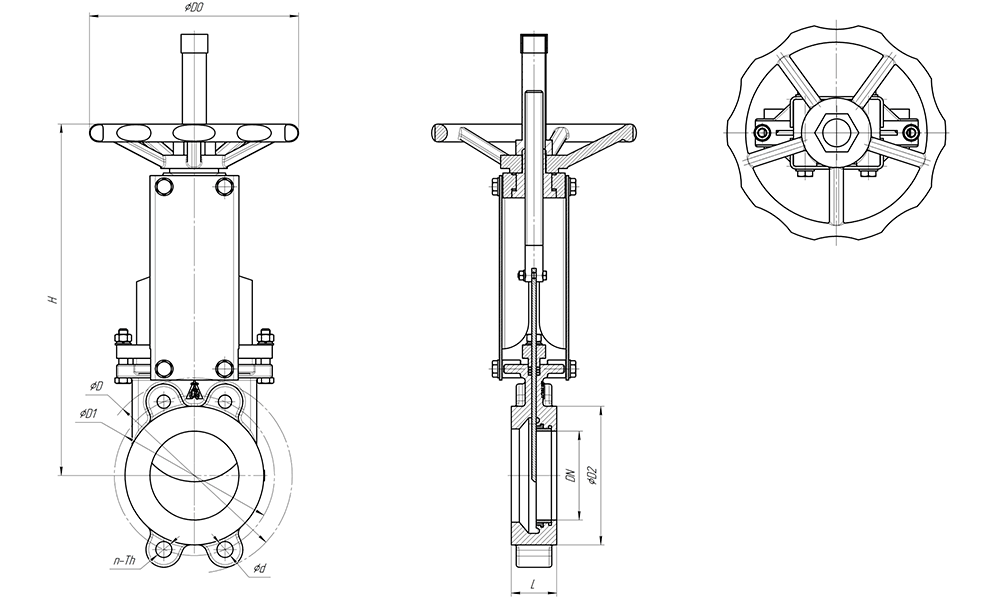

Technische Zeichnungen und Abmessungen
Tabelle der Grundabmessungen
Nennweite PN10
Auf Anfrage stellen wir Ihnen gerne Tabellenwerte für DN500 ... DN1400 zur Verfügung* Drehmoment mit Sicherheitsfaktor

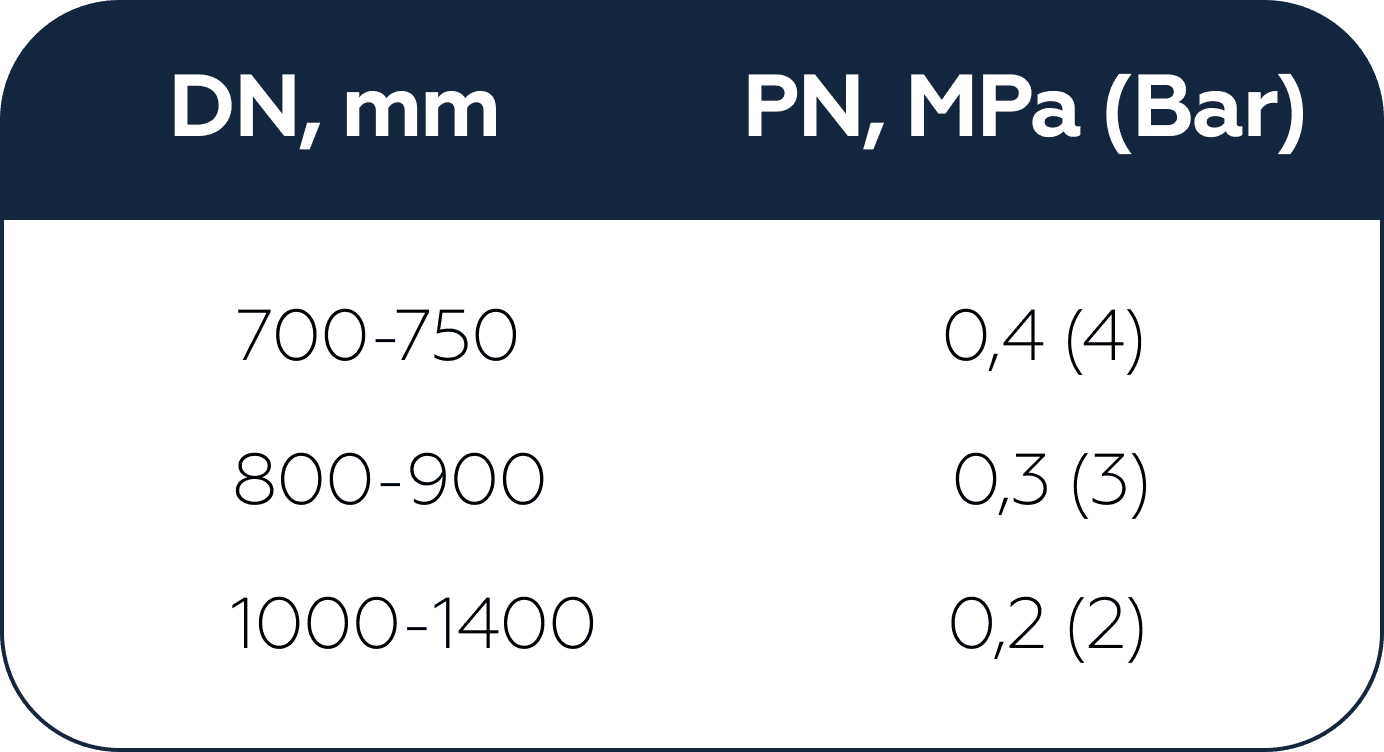

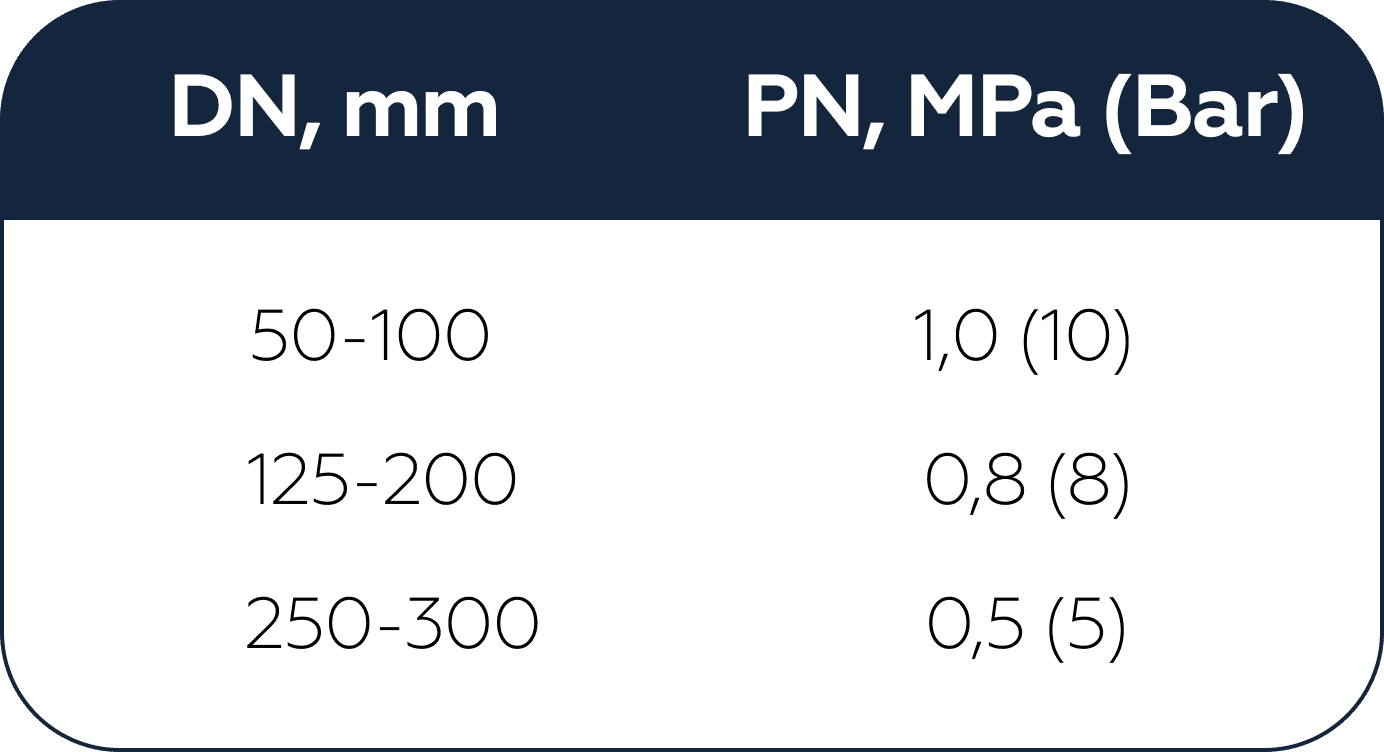

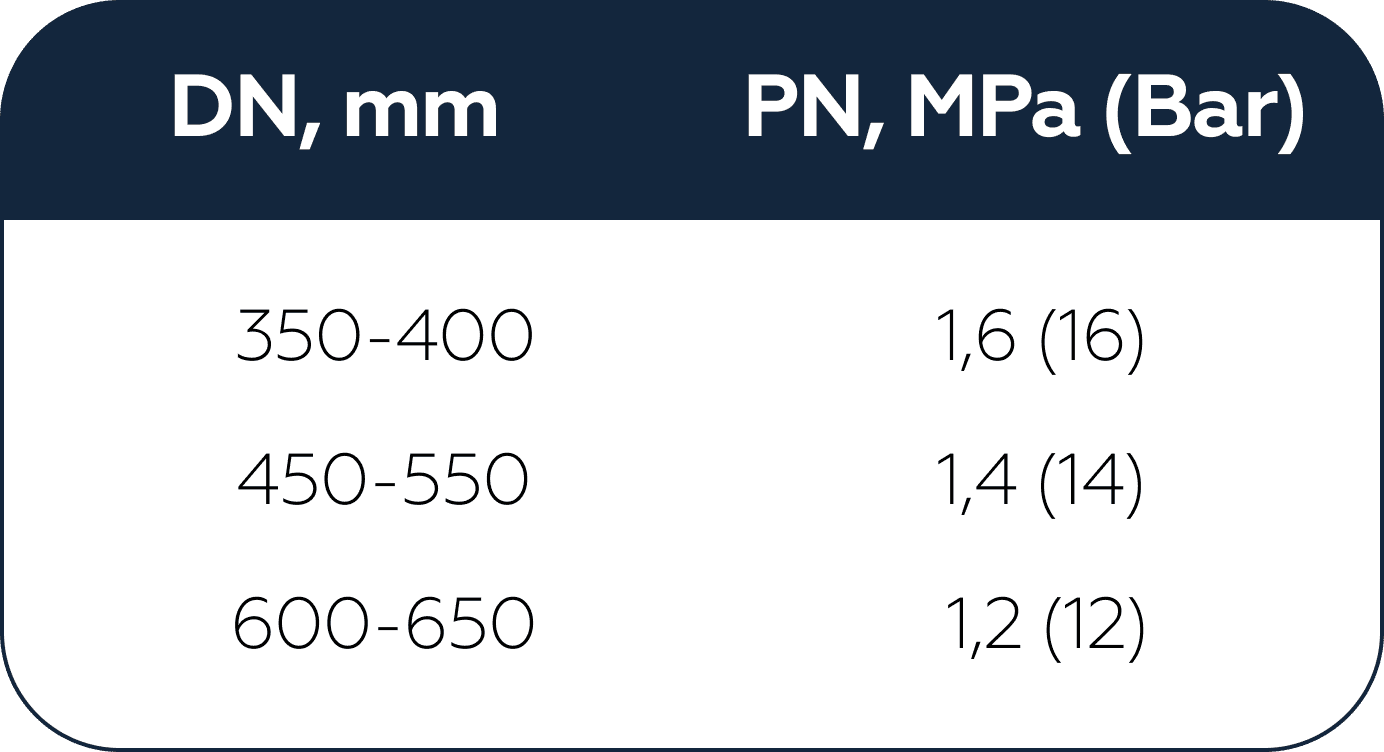

BETRIEBSDRUCK IN ABHÄNGIGKEIT VOM DURCHMESSER
Produktbeschreibung
Der Plattenschieber 101 ist eine einteilige Gusskonstruktion. Die Dichtung wird mit einem metallischen Sicherungsring sicher im Körper befestigt. Zu den Vorteilen dieses Modells zählen die einfache Reparatur und die Möglichkeit, im unteren Teil des Körpers eine Spülleitung zu installieren, um ein Verklemmen des Ventils in Umgebungen mit hohem Gehalt an abrasiven Substanzen zu verhindern.
Konstruktionsmerkmale des Modells:
- Einseitige Abdichtung
- Einteiliges Gehäuse
- Voller Durchfluss
- Möglichkeit zum Einbau einer Spülleitung im Gehäuseunterteil
- Große Auswahl an Dichtungsmaterialien und Dichtungsfüllstoffen
