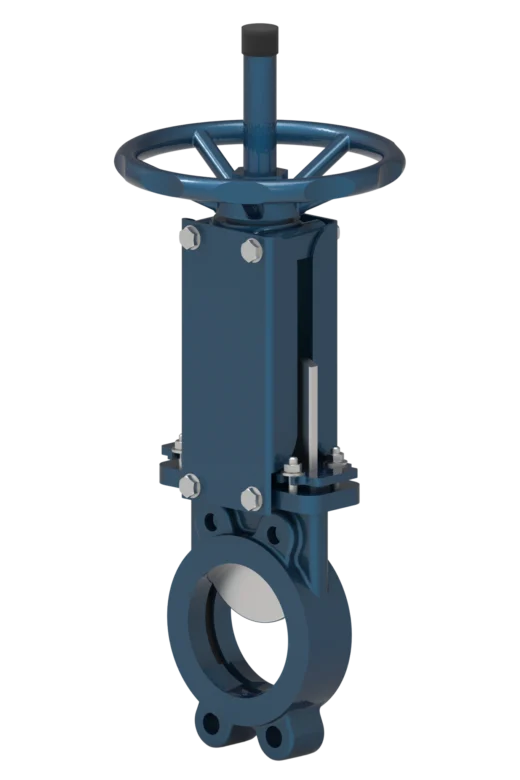

Messerschieber 101 – einseitig dichtend, einteiliges Gehäuse
Technische Daten
Nenndurchmesser DN 50-1400- Nenndruck PN10-PN16
- Mediumtemperatur -60 °C ... +300 °C
- Anschlussarten Wafer, Lug
- Dichtheitsklasse «А»
- Einbaulage Beliebig, außer mit nach unten gerichtetem Antrieb
- Betätigungsarten — manuell (Hebel) — manuell (Handrad)— manuell (Getriebe)— pneumatischer Antrieb — elektrischer Antrieb
- Garantiezeit 12 Monate
- Durchschnittliche Lebensdauer 2500 Zyklen
- Garantierte Lebensdauer Nicht weniger als 1000 Zyklen

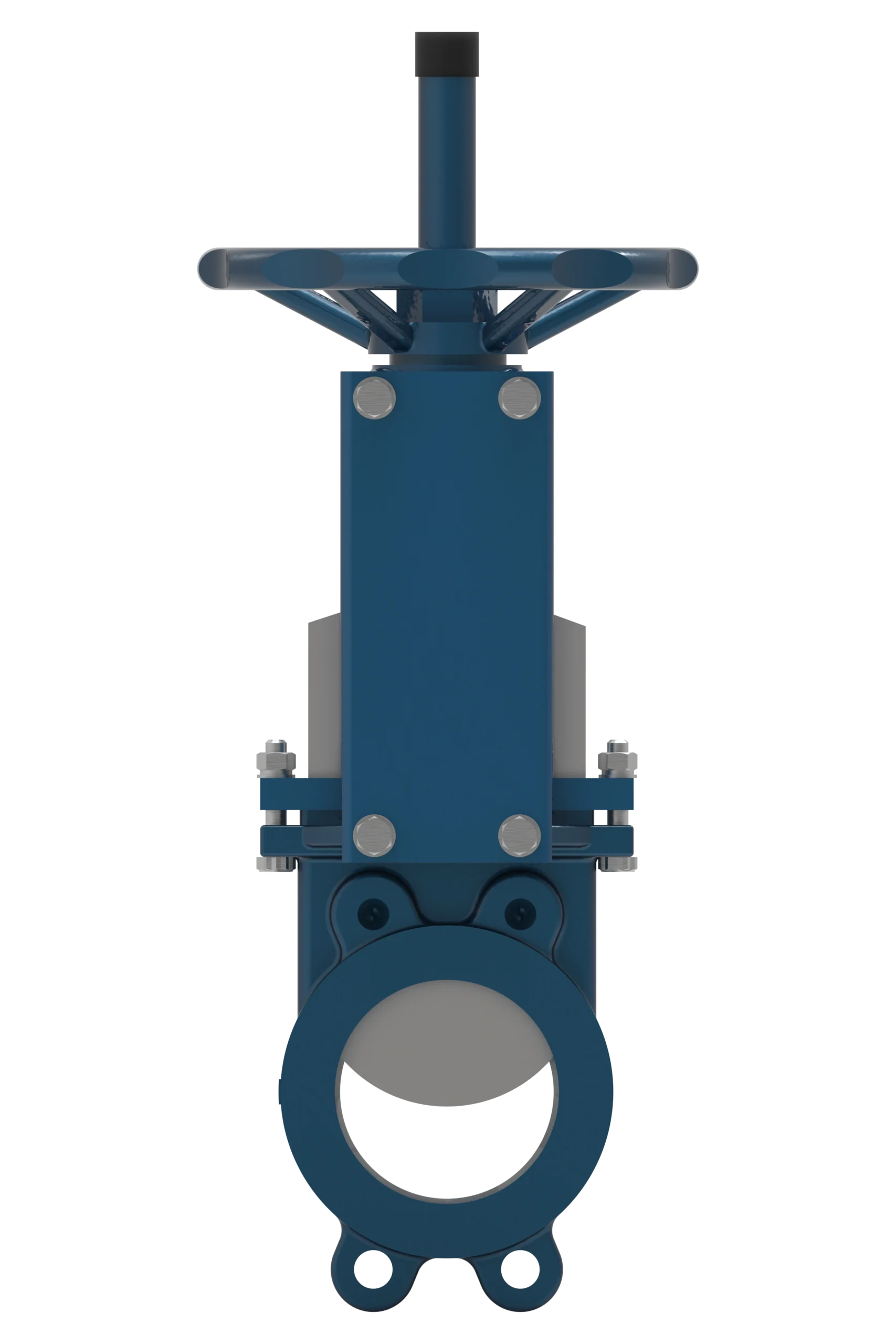

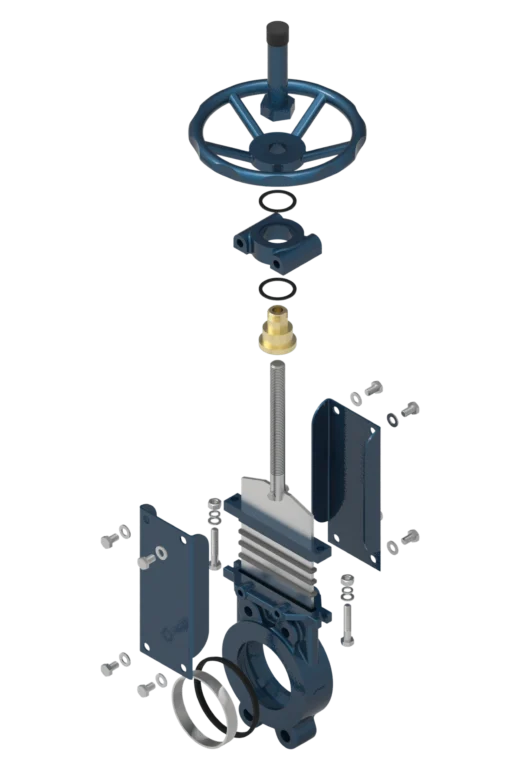

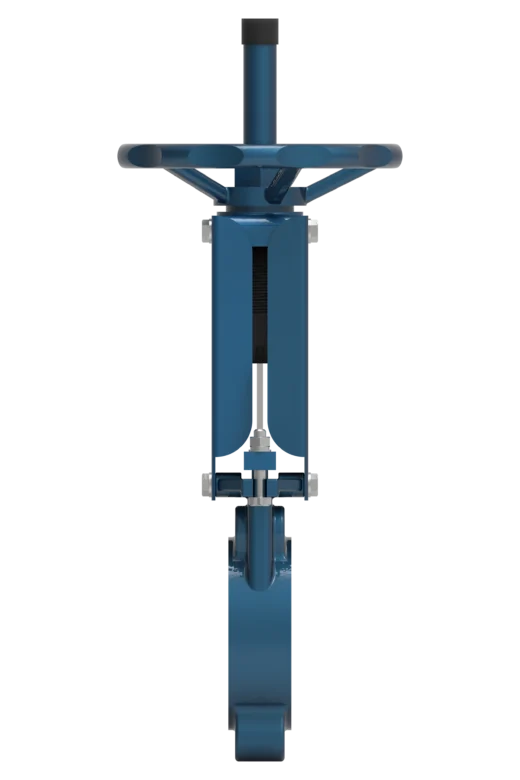

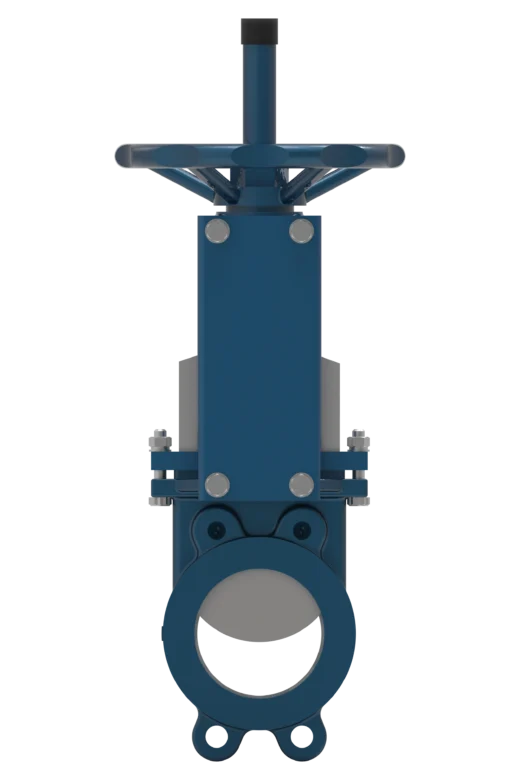

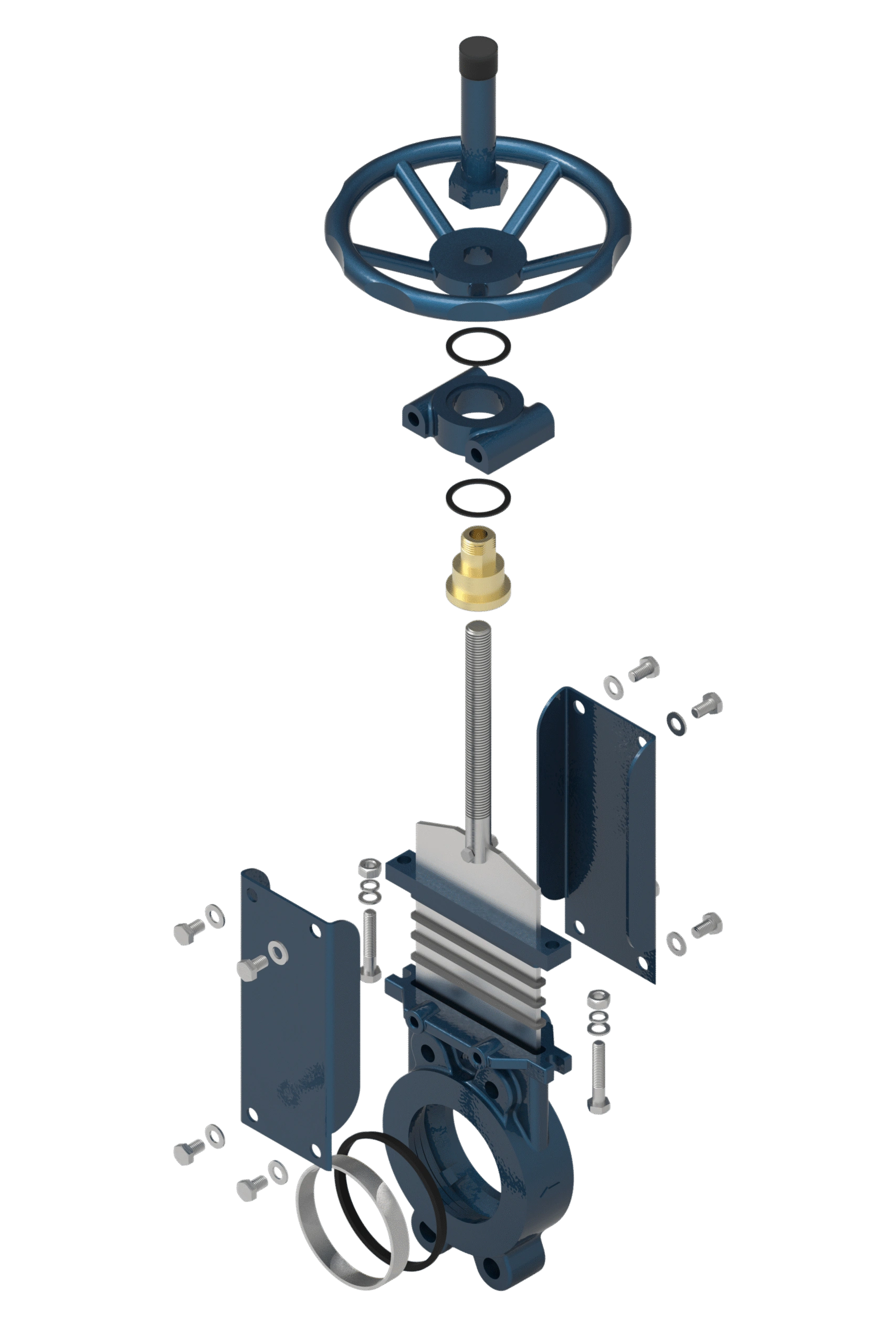

Technische Zeichnungen und Abmessungen
Tabelle der Hauptabmessungen
| DN | D, mm | D1, mm | D2, mm | L, mm | n-ød |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 102 | 48 | 4-M16 |
| 65 | 185 | 145 | 122 | 48 | 4-M16 / 8-M16 |
| 80 | 200 | 160 | 138 | 51 | 8-M16 |
| 100 | 220 | 180 | 158 | 51 | 8-M16 |
| 125 | 250 | 210 | 188 | 57 | 8-M16 |
| 150 | 285 | 240 | 212 | 57 | 8-M20 |
| 200 | 340 | 295 | 268 | 70 | 8-M20 |
| 250 | 395 | 350 | 320 | 70 | 12-M20 |
| 300 | 445 | 400 | 370 | 76 | 12-M20 |
| 350 | 505 | 460 | 430 | 76 | 16-M20 |
| 400 | 565 | 515 | 482 | 89 | 16-M24 |
| 450 | 615 | 565 | 532 | 89 | 20-M24 |
| 500 | 670 | 620 | 585 | 114 | 20-M24 |
| 600 | 780 | 725 | 685 | 114 | 20-M27 |
Tabellenwerte für die Nennweiten DN700–DN1400 sowie für den Druck PN16 sind auf Anfrage erhältlich
Produktbeschreibung
Der Messerschieber Modell 101 ist ein einseitig dichtender Absperrschieber für industrielle Rohrleitungen. Sein einteiliges Gehäuse und der volle Durchgang eignen sich für Flüssigkeiten mit suspendierten Feststoffen. Als Gehäusewerkstoffe stehen Sphäroguss, Kohlenstoffstahl, Edelstahl und Duplex-Edelstahl zur Auswahl.
Die Sitzausführung wird entsprechend der geforderten Dichtheit und den Prozessbedingungen gewählt. Verfügbare Optionen sind ein Elastomer- oder Metall-Metall-Sitz, ein Plattenabstreifer, ein Einlaufabweiser und ein Spülanschluss im Gehäuseboden. Der Schieber ist gemäß der auf dem Gehäuse angegebenen Richtung einzubauen.
Verfügbare Ausführungen
- Nennweitenbereich: DN 50–1400;
- Anschlüsse: Wafer oder Lug, mit Flanschbohrung PN10 oder PN16;
- Gehäuse: einteilige Ausführung;
- Dichtrichtung: einseitig;
- Sitz: Elastomer oder Metall-Metall;
- Betätigung: Handrad, Getriebe, pneumatischer oder elektrischer Antrieb;
- Spindel: steigend oder nicht steigend, je nach Ausführung.
Sitz- und Serviceoptionen
- Weicher Sitz: Elastomerdichtung für dichten Abschluss;
- Sitzhaltering: fixiert den Elastomersitz im Gehäuse;
- Metall-Metall-Sitz: für Anwendungen, die eine metallische Abdichtung mit der festgelegten Leckrate erfordern;
- Plattenabstreifer: optionales Entfernen von an der Schieberplatte anhaftendem Material;
- Einlaufabweiser: optionaler Schutz vor direktem Verschleiß durch Feststoffe;
- Spülanschluss im Gehäuseboden: hilft, im unteren Gehäuseraum angesammeltes Material zu entfernen.
Prozessmedien
Wasser, Kondensat und andere industrielle Flüssigkeiten mit suspendierten Feststoffen. Die Standardausführung laut Katalog ist für Flüssigkeiten mit bis zu 5 % Feststoffanteil vorgesehen. Die Eignung für Dampf, Mineralölprodukte, Chemikalien, Gase oder anspruchsvollere abrasive Anwendungen hängt von den gewählten Werkstoffen für Gehäuse, Schieberplatte, Sitz und Packung sowie vom Betriebsdruck und der Betriebstemperatur ab.
Werkstoffoptionen
| Bauteil | Werkstoff | EN-Bezeichnung |
|---|---|---|
| Gehäuse | ||
| Sphäroguss | GGG40 | EN-GJS-400-15 |
| Stahlguss (Kohlenstoffstahl) | ASTM A216 WCB | GP240GH (1.0619) |
| Edelstahlguss | ASTM A351 CF8 / CF3 | 1.4308 / 1.4309 |
| Edelstahlguss | ASTM A351 CF8M / CF3M | 1.4408 / 1.4409 |
| Duplex / Superduplex | Für die Ausführung gewählte Gussgüte | Gemäß Spezifikation |
| Schieberplatte | ||
| Edelstahl | AISI 304 / 316 / 316L / 316Ti | 1.4301 / 1.4401 / 1.4404 / 1.4571 |
| Sitz | ||
| Elastomer | EPDM / NBR / FKM | Je nach Medium gewählt |
| Metall | Metall-Metall | Je nach Einsatz gewählt |
Die Werkstoffe für Gehäuse, Schieberplatte, Sitz und Packung werden entsprechend den Betriebsbedingungen gewählt. Werkstoffkombination und Einsatzgrenzen sind im Datenblatt des Schiebers angegeben.

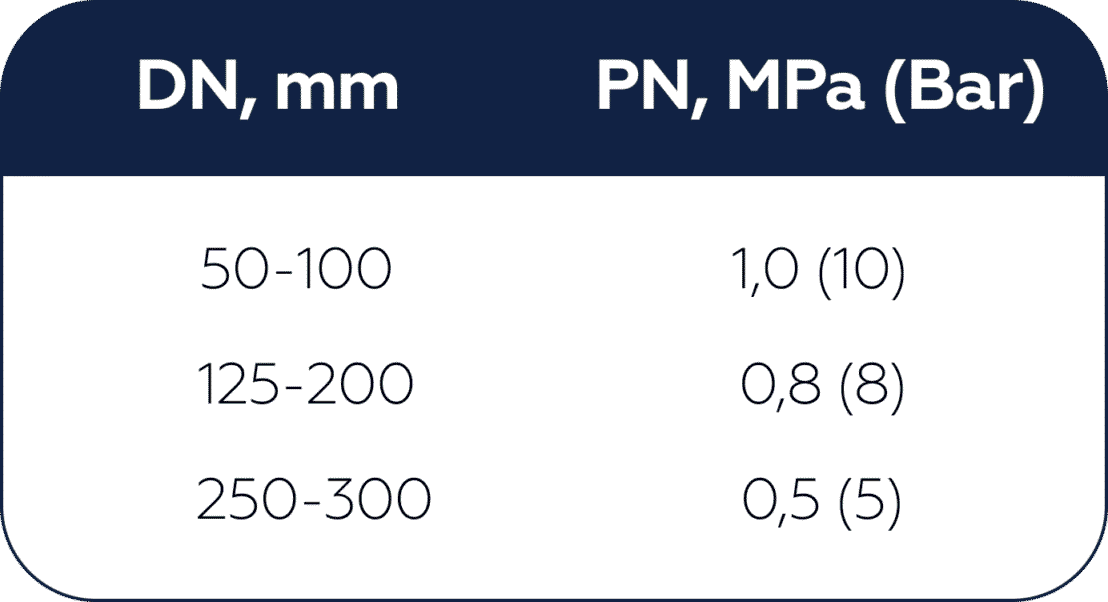

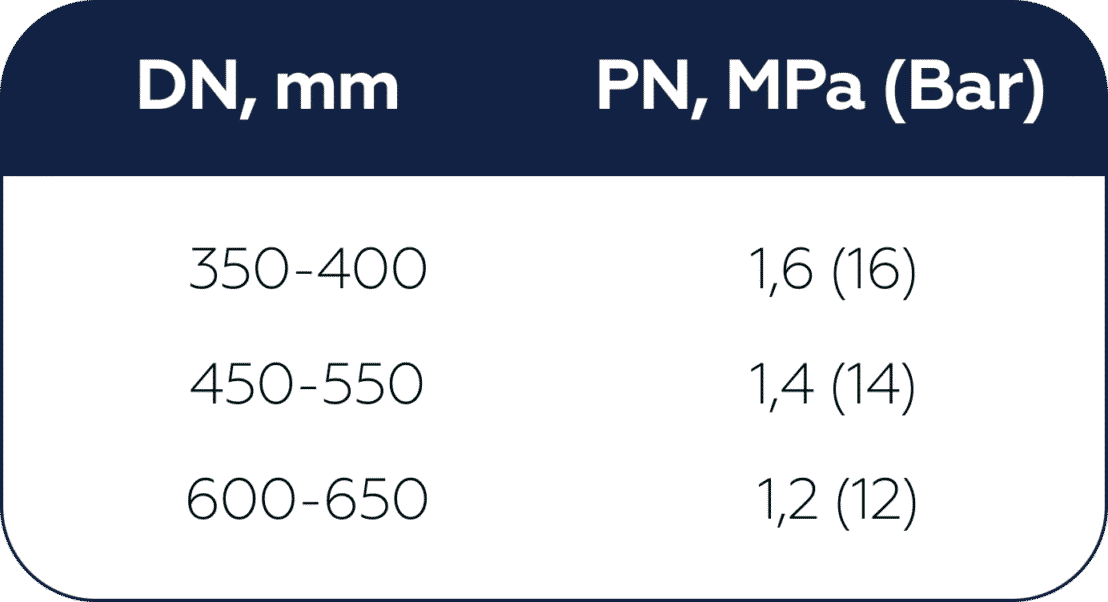

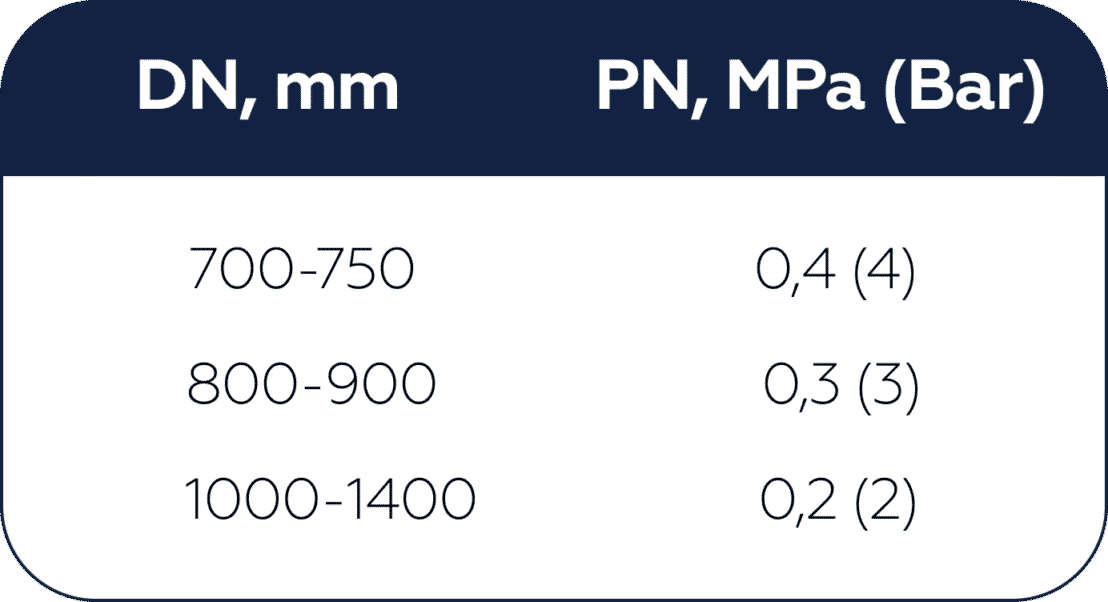

Maximaler Absperrdifferenzdruck
| Nennweite | Maximaler ΔP |
|---|---|
| DN 50–250 | 10 bar |
| DN 300–400 | 6 bar |
| DN 450 | 5 bar |
| DN 500–600 | 4 bar |
| DN 700–1400 | Je nach gewählter Ausführung |
Die angegebenen Werte gelten für die Katalogausführung. Ausführungen für höheren Betriebsdruck oder höheren Absperrdifferenzdruck sind auf individuelle Anfrage erhältlich; die Einsatzgrenzen werden für die jeweilige Anwendung festgelegt.
Dichtheit und Temperatur
Ausführungen mit weichem Sitz sind für die Leckrate A nach ISO 5208 spezifiziert. Die Katalogausführungen mit Metall-Metall-Sitz haben die Leckrate D.
Der Temperaturbereich der Baureihe beträgt −60 °C bis +300 °C. Der zulässige Temperaturbereich des einzelnen Schiebers hängt von den Werkstoffen für Gehäuse, Schieberplatte, Sitz und Packung sowie vom Betriebsdruck ab.
Auswahl des Schiebers
Senden Sie uns Ihre Spezifikation oder Anfrage mit Nennweite, Betriebsdruck, Absperrdifferenzdruck, Temperatur, Medium und Betätigungsart. Zondex wählt die geeigneten Werkstoffe aus und stellt Ihnen ein technisches Datenblatt sowie eine Maßzeichnung zur Verfügung.
