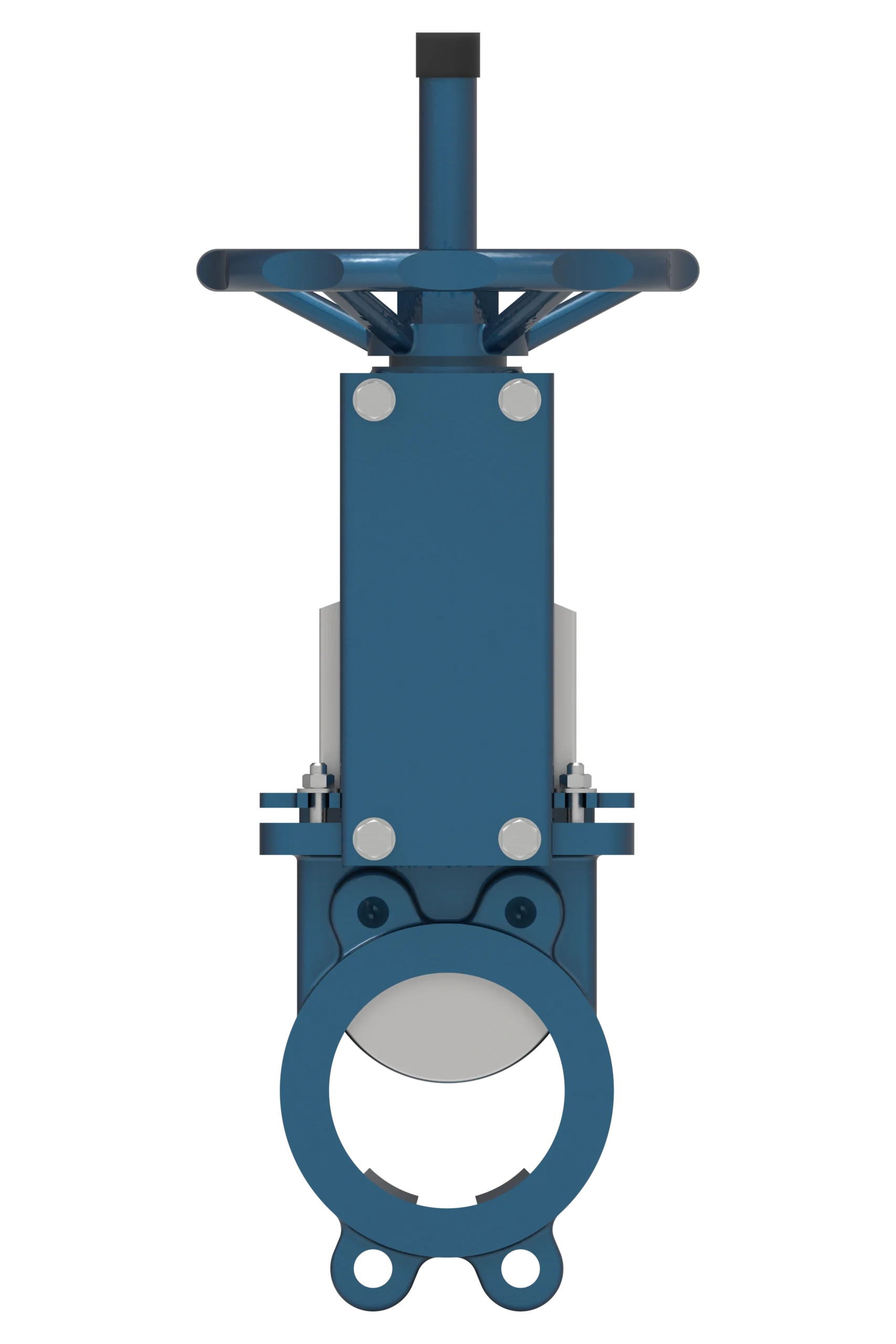

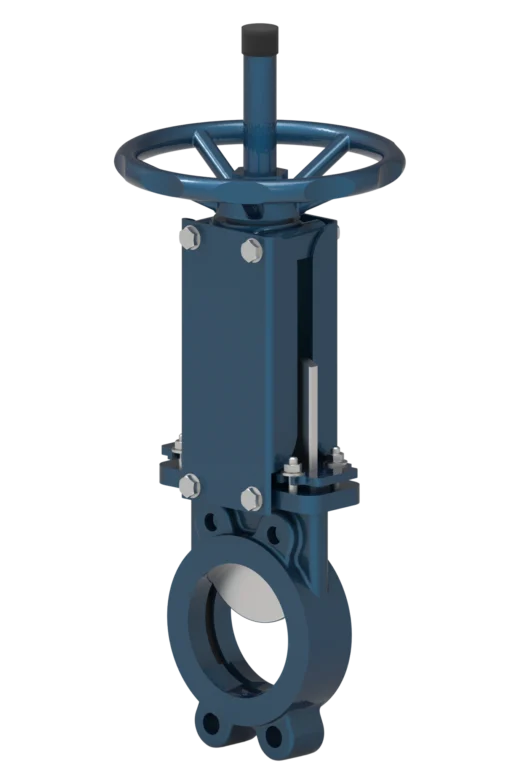

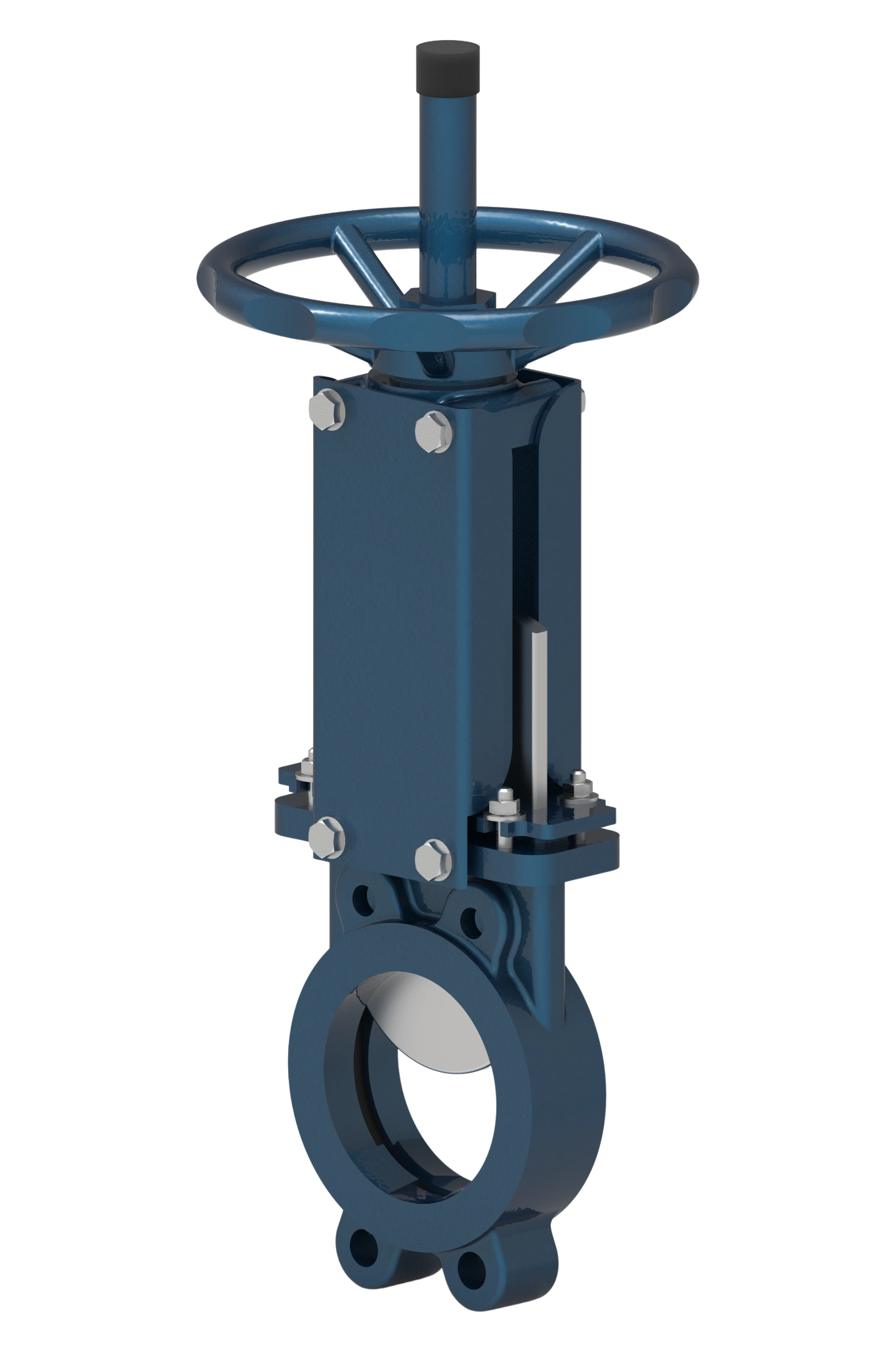

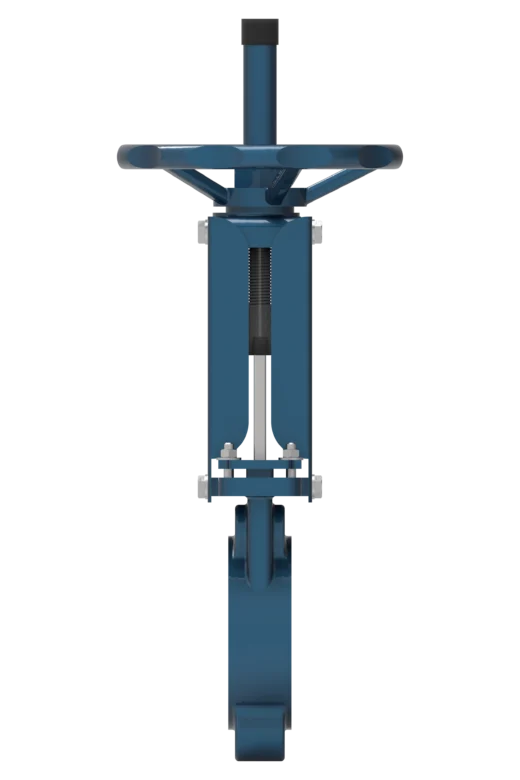

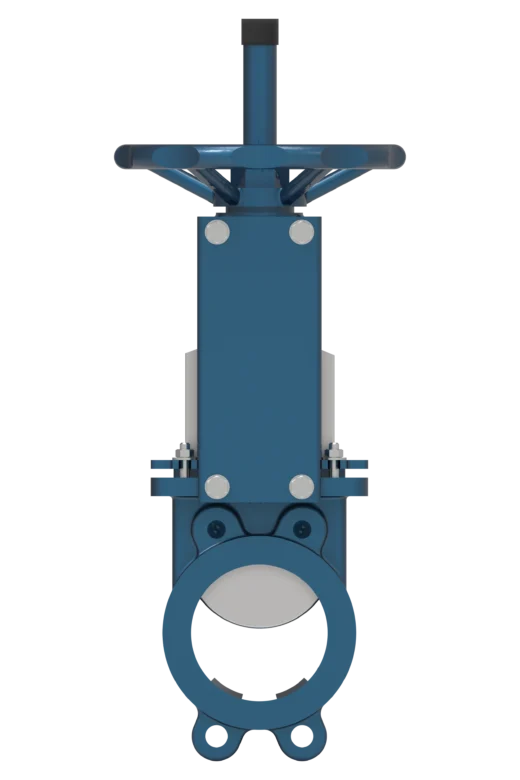

Messerschieber 103 – beidseitig dichtend, einteiliges Gehäuse
Technische Daten
Nenndurchmesser DN 50-1000- Nenndruck PN 10, PN16
- Mediumtemperatur -20 °C ... +130 °C
- Anschlussarten Wafer, Lug
- Dichtheitsklasse «А»
- Einbaulage Beliebig, außer mit nach unten gerichtetem Antrieb
- Betätigungsarten — manuell (Hebel) — manuell (Handrad)— manuell (Getriebe)— pneumatischer Antrieb — elektrischer Antrieb
- Garantiezeit 12 Monate
- Durchschnittliche Lebensdauer 2500 Zyklen
- Garantierte Lebensdauer Nicht weniger als 1000 Zyklen

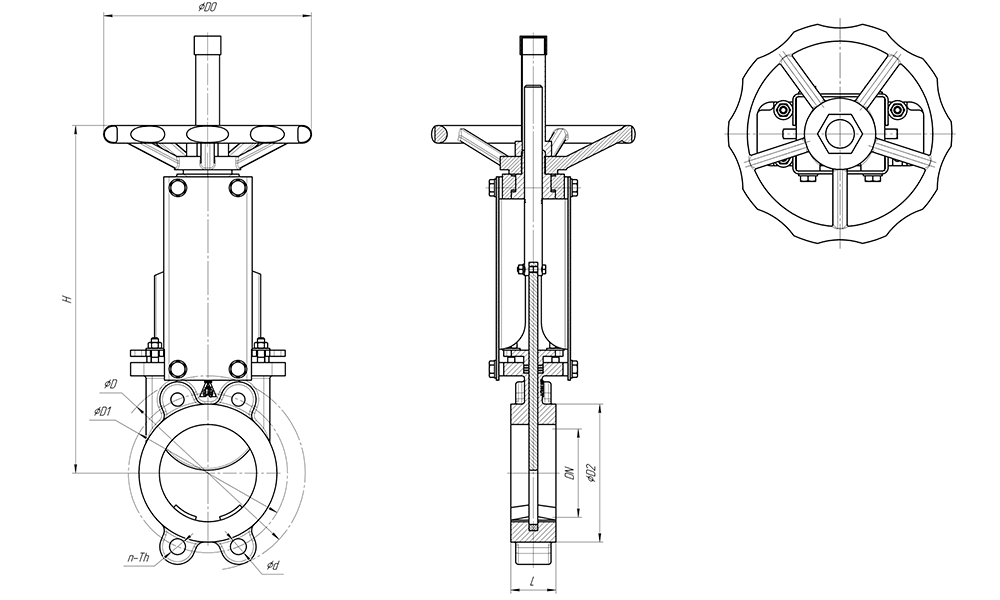

Technische Zeichnungen und Abmessungen

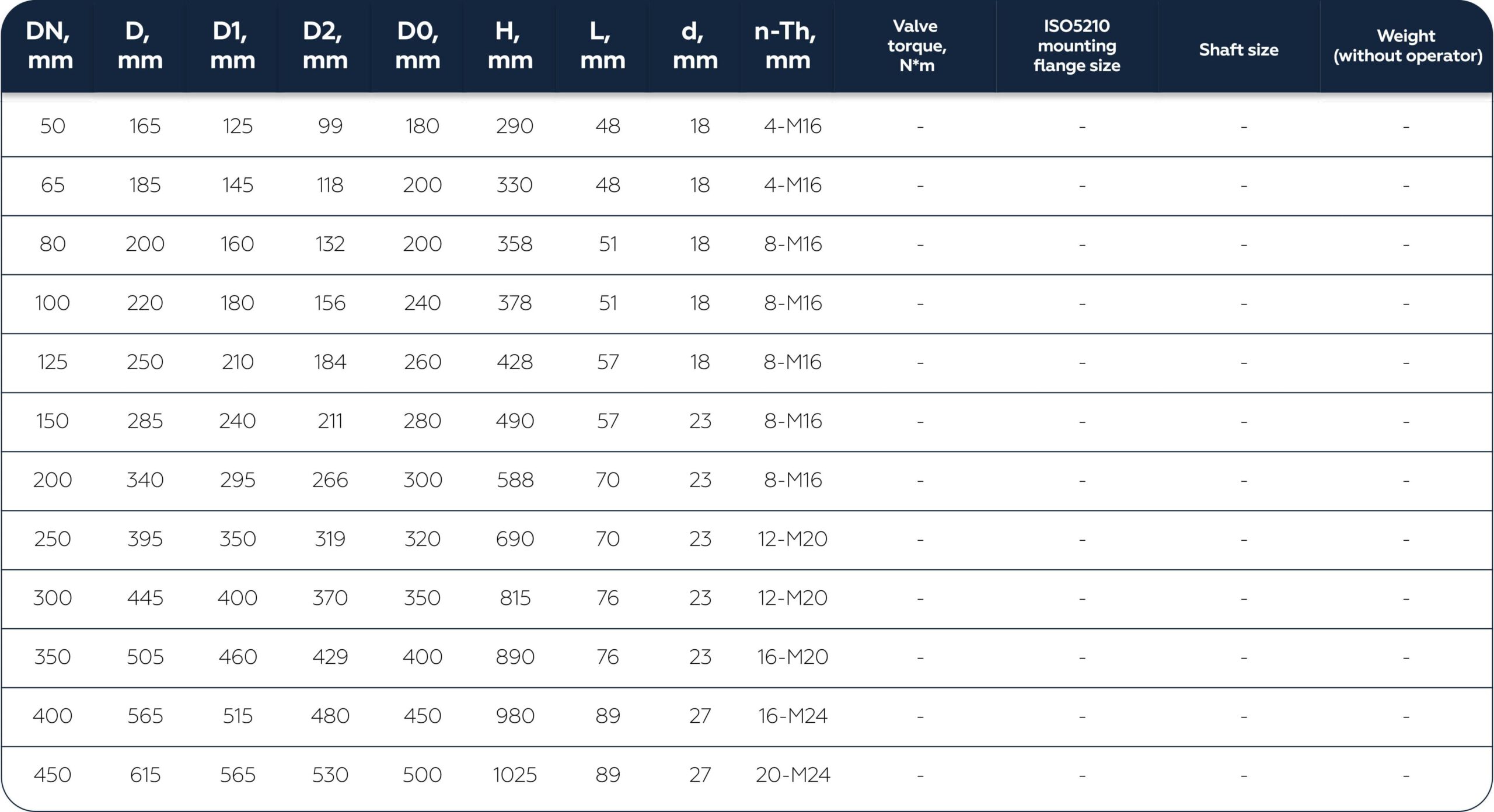

Tabelle der Hauptabmessungen
| DN | D, mm | D1, mm | D2, mm | L, mm | n-ød |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 102 | 48 | 4-M16 |
| 65 | 185 | 145 | 122 | 48 | 4-M16 / 8-M16 |
| 80 | 200 | 160 | 138 | 51 | 8-M16 |
| 100 | 220 | 180 | 158 | 51 | 8-M16 |
| 125 | 250 | 210 | 188 | 57 | 8-M16 |
| 150 | 285 | 240 | 212 | 57 | 8-M20 |
| 200 | 340 | 295 | 268 | 70 | 8-M20 |
| 250 | 395 | 350 | 320 | 70 | 12-M20 |
| 300 | 445 | 400 | 370 | 76 | 12-M20 |
| 350 | 505 | 460 | 430 | 76 | 16-M20 |
| 400 | 565 | 515 | 482 | 89 | 16-M24 |
| 450 | 615 | 565 | 532 | 89 | 20-M24 |
| 500 | 670 | 620 | 585 | 114 | 20-M24 |
| 600 | 780 | 725 | 685 | 114 | 20-M27 |
Tabellenwerte für die Nennweiten DN700–DN1400 sowie für den Druck PN16 sind auf Anfrage erhältlich
Produktbeschreibung

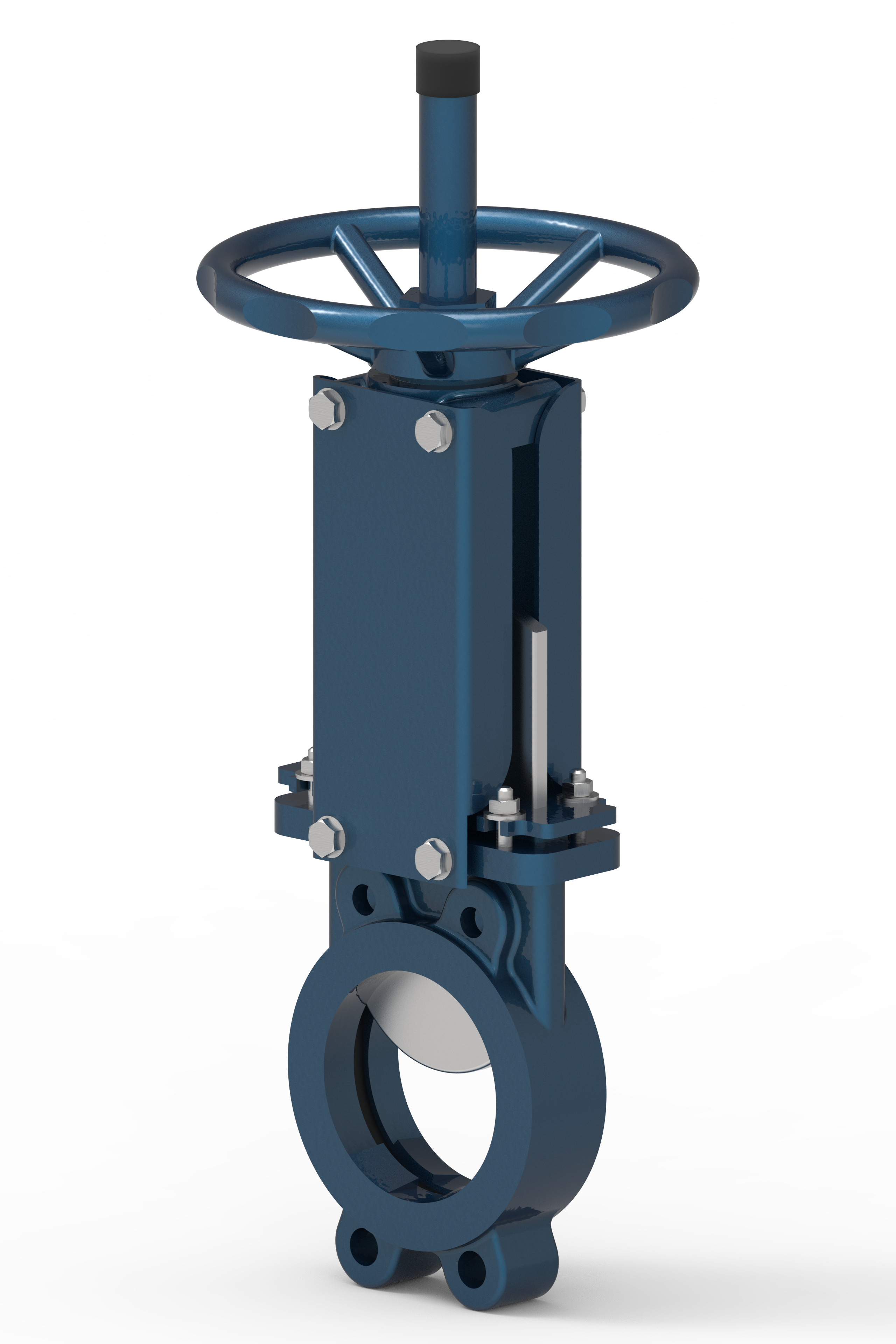

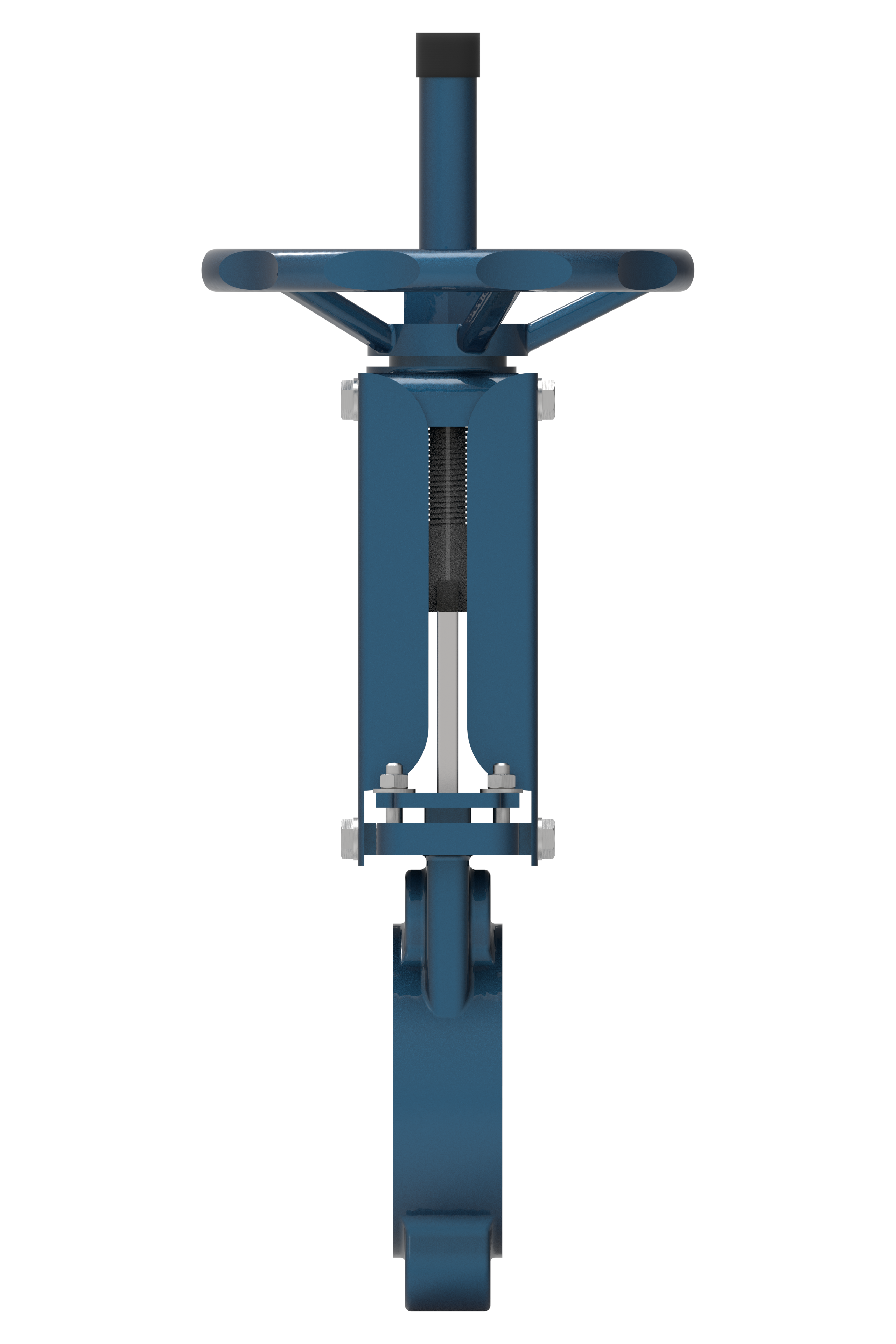

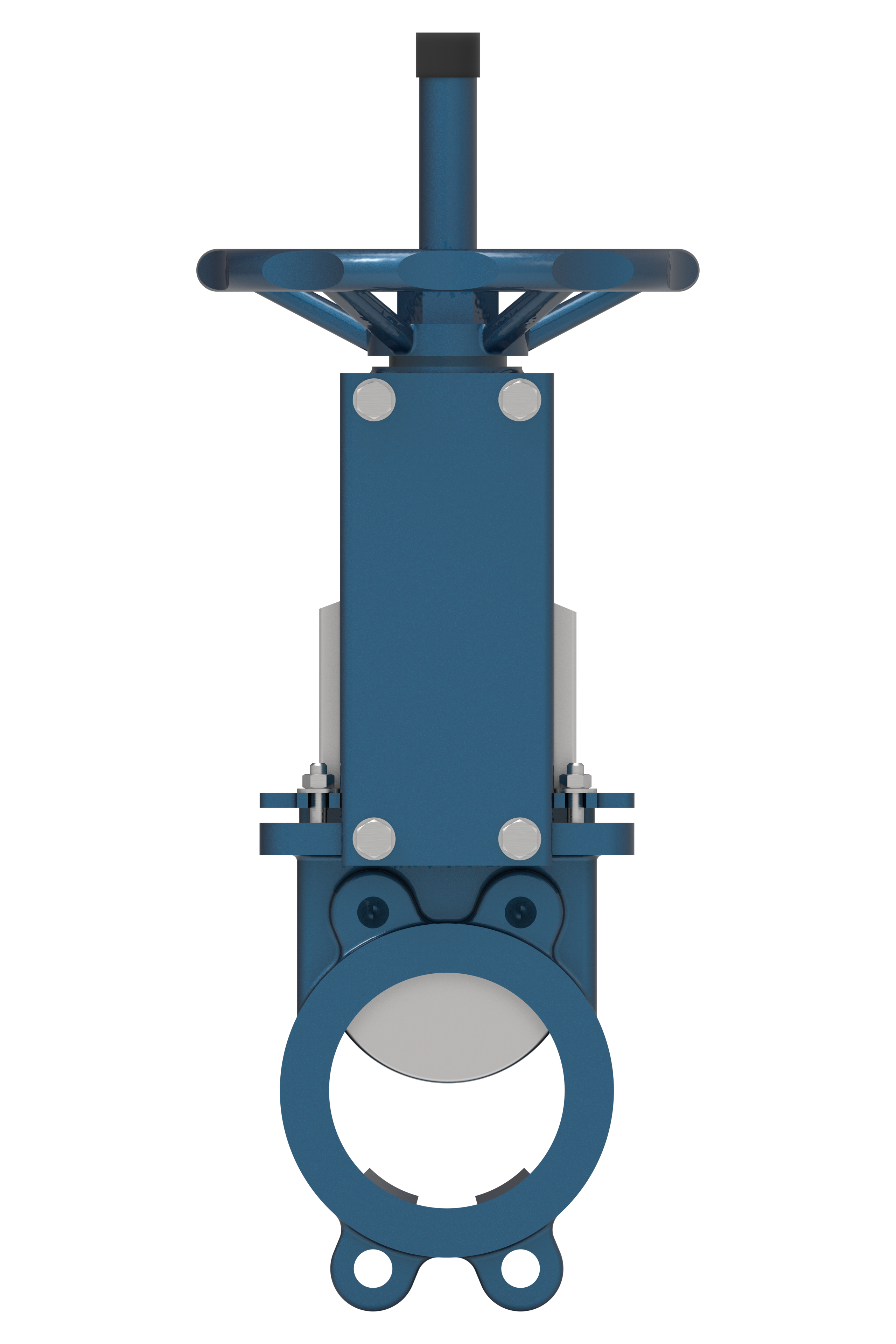

Der Messerschieber Modell 103 ist ein beidseitig dichtender Absperrschieber mit einteiligem Gussgehäuse und U-förmigem Elastomersitz. Er ist vor allem für Wasser und andere nicht aggressive Flüssigkeiten mit begrenztem Feststoffanteil bestimmt.
Der Sitz dichtet die Schieberplatte in beiden Durchflussrichtungen ab. Beim Öffnen der Platte legt sich der flexible Sitz an die Innenkontur des Gehäuses an, was einen freien Durchgang sichert und die Ablagerung feiner Feststoffe im Plattenkanal verringert.
Verfügbare Ausführungen
- Nennweitenbereich: DN 50–1000;
- Anschlüsse: Wafer oder Lug, mit Flanschbohrung PN10 oder PN16;
- Abdichtung: beidseitig dichtender U-Sitz;
- Betätigung: Handrad, Getriebe, pneumatischer oder elektrischer Antrieb;
- Spindel: steigend oder nicht steigend, je nach Ausführung;
- Temperaturbereich: −20 °C bis +130 °C für die Katalogausführung, abhängig vom Medium und den Betriebsbedingungen.

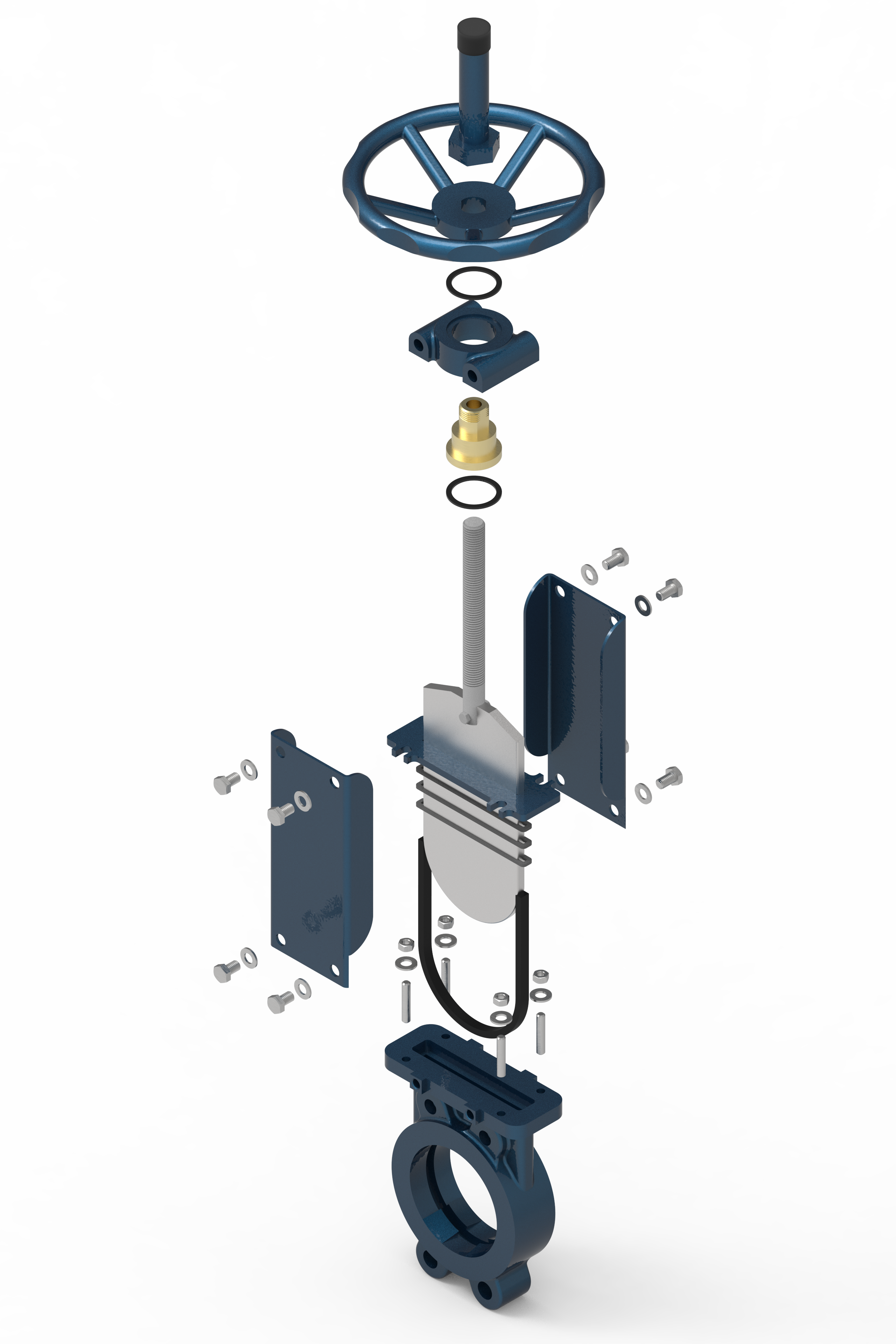

Konstruktionsmerkmale
- Einteiliges Gussgehäuse;
- U-förmiger Elastomersitz für Abdichtung in beiden Durchflussrichtungen;
- Voller Durchgang bei geöffnetem Schieber;
- Optionaler Plattenabstreifer für Medien, die an der Platte anhaften können.
Prozessmedien
Wasser und nicht aggressive Flüssigkeiten mit begrenztem Feststoffanteil. Der Katalog beschreibt den Einsatz für Flüssigkeiten mit bis zu 5 % Feststoffanteil. Die Eignung für Dampf, Chemikalien, Mineralölprodukte oder trockene Schüttgüter erfordert eine Bewertung des Mediums, der Sitzmischung, der Temperatur und der Betriebsbedingungen.
Werkstoffe der Bauteile
| Bauteil | Werkstoff | EN-Bezeichnung |
|---|---|---|
| Gehäuse | Sphäroguss GGG40 | EN-GJS-400-15 |
| Schieberplatte | AISI 304 / 316L / 316Ti | 1.4301 / 1.4404 / 1.4571 |
| Sitz | EPDM | U-förmiger Elastomersitz |
Alternative Bauteilwerkstoffe oder Sitzmischungen erfordern eine gesondert spezifizierte und dokumentierte Ausführung.

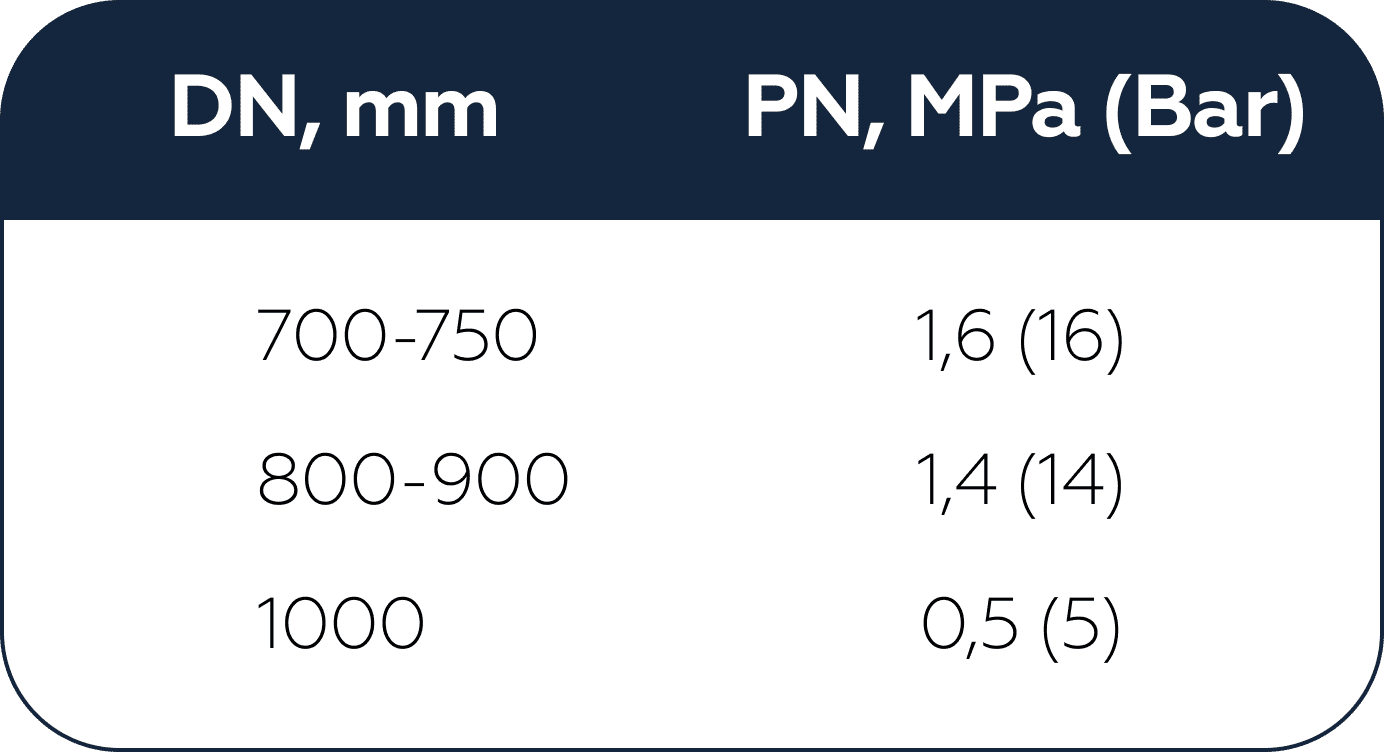

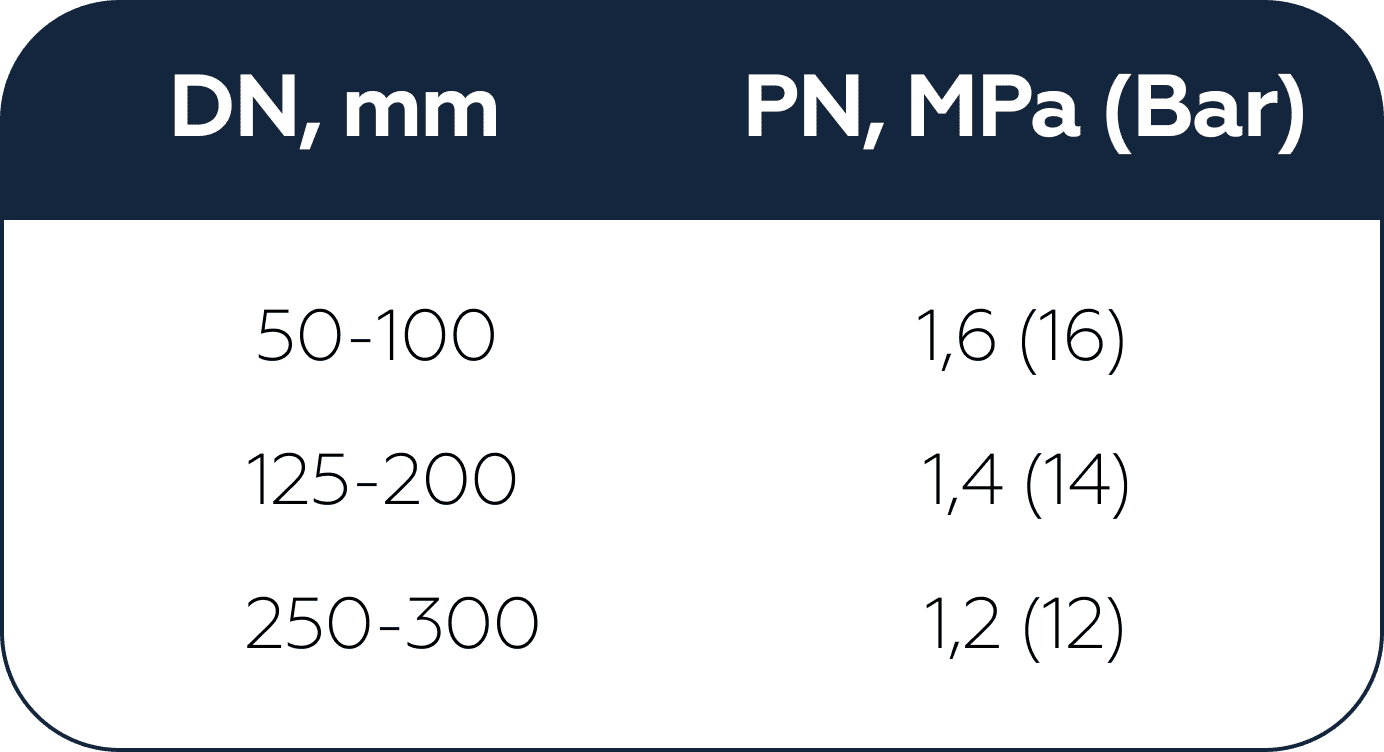

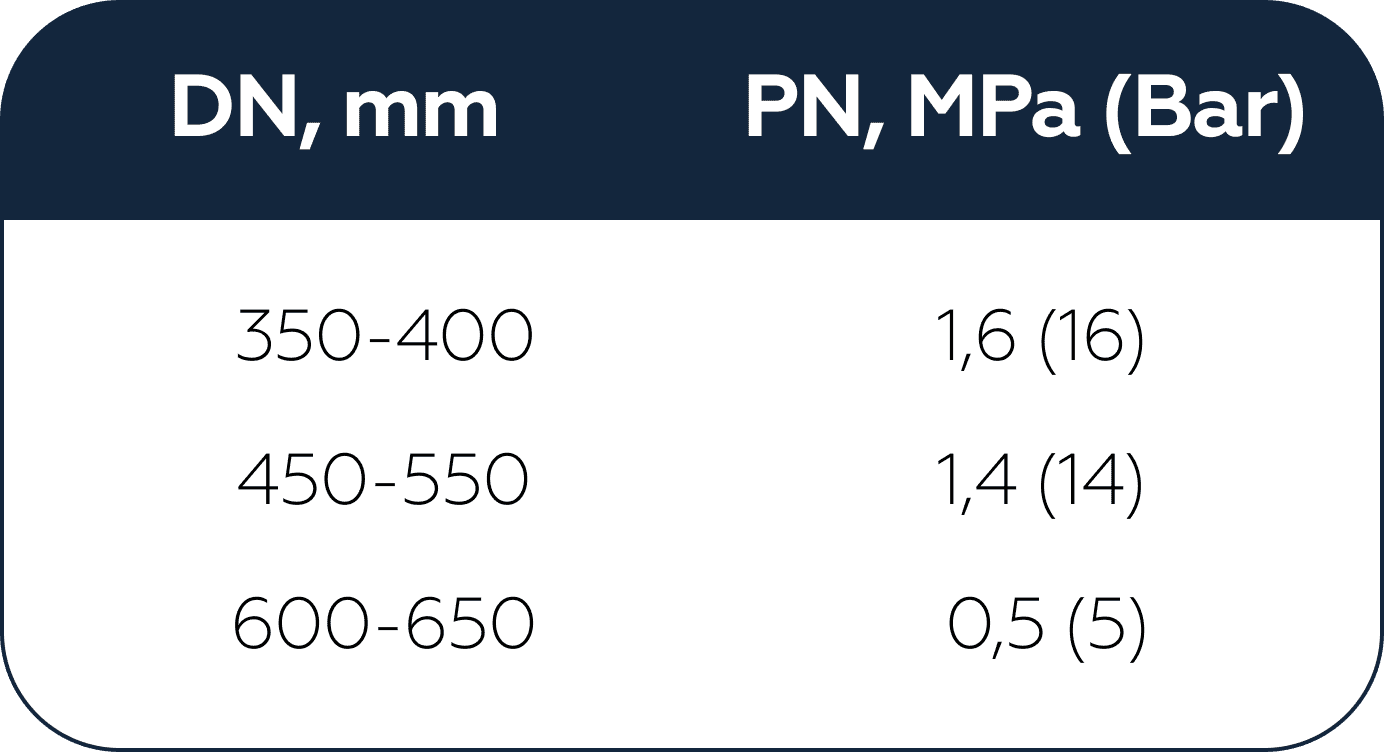

Maximaler Absperrdifferenzdruck
| Nennweite | Maximaler ΔP |
|---|---|
| DN 50–250 | 10 bar |
| DN 300–400 | 6 bar |
| DN 450 | 5 bar |
| DN 500–600 | 4 bar |
| Größere Nennweiten | Wird für die bestellte Ausführung bestätigt |
Höhere Druckstufen können für Sonderausführungen auf Anfrage geprüft werden.
Dichtheit
Die Katalogausführung mit EPDM-Sitz ist für die Leckrate A nach ISO 5208 spezifiziert, Prüfung nach EN 12266-1.
