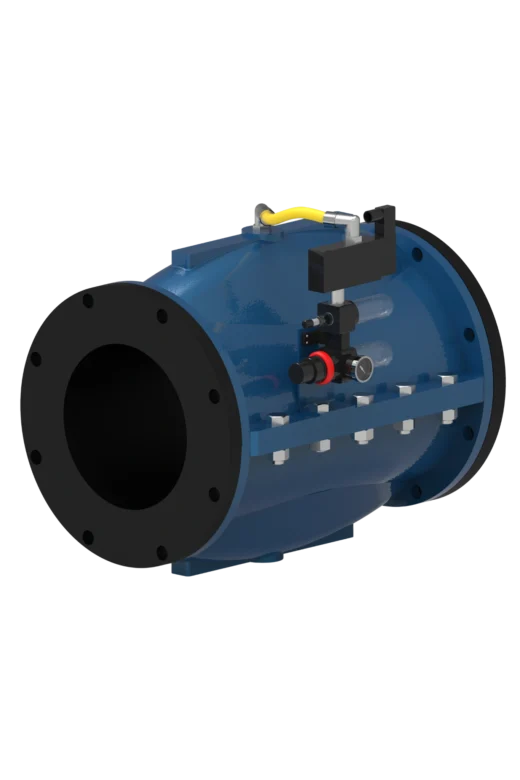

Pneumatisches Schlauchquetschventil 203P

DN25-450 PN2-6

Garantie

Umfassende Dokumentation

Lieferung

Technische Spezifikationen

Nenndurchmesser DN25-450
Nenndruck PN2-PN6
Mediumtemperatur -60 °C ... +160 °C
Ventilkörper Zweiteiliges Gehäuse
Versiegelungsklasse «А»
Einbaulage Optional
Arten der Steuerung — pneumatische Betätigung
Garantiezeit 12 monate
Durchschnittliche Lebensdauer 6 000 Zyklen
Garantierte Lebensdauer Nicht weniger als 4000 Zyklen

Technische Zeichnungen und Abmessungen

Produktbeschreibung

Quetschventil Modell 203P ist für das Absperren des Durchflusses von Medien mit Feststoffanteilen, abrasiven und/oder chemisch aggressiven Substanzen konzipiert. Dank seiner Konstruktion eignet es sich für Anlagen, bei denen eine hohe Haltbarkeit, Zuverlässigkeit und Wartungsfreundlichkeit erforderlich sind.

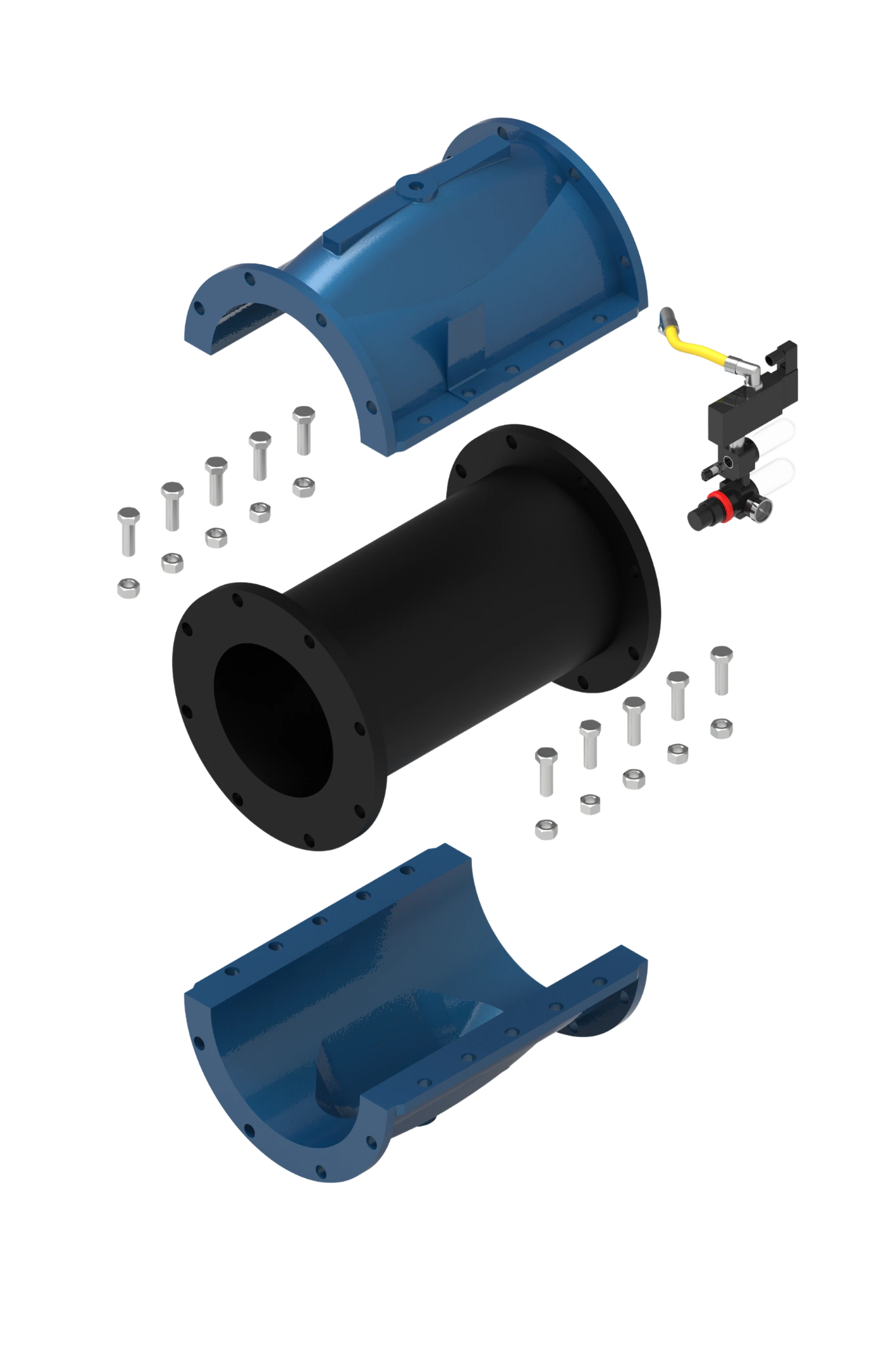

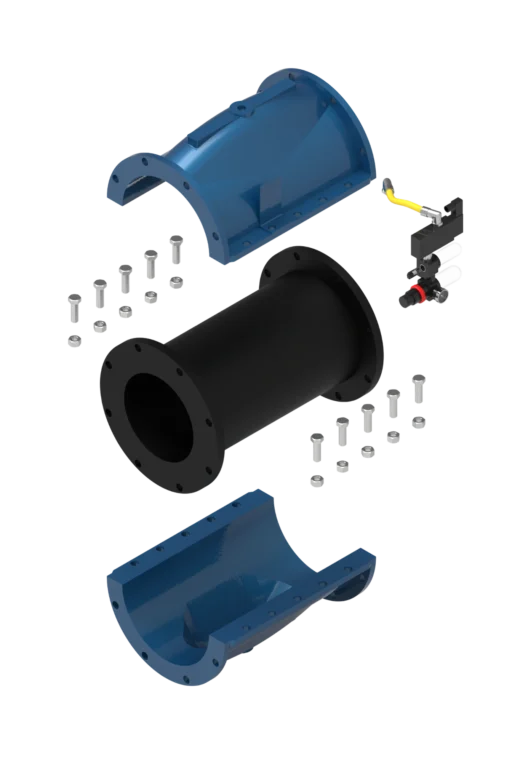

Konstruktionsmerkmale des Modells:

Zweiteiliges Flanschgehäuse
Gehäuseteilung entlang der Rohrleitungsachse
Gehäuseverbindung mit einer 5 mm Teflondichtung abgedichtet
Gehäuse mit Schrauben und Muttern montiert (Anzugsdrehmoment gemäß technischer Dokumentation)
Flexible zylindrische Manschette (Liner) mit Flanschen
Möglichkeit zur Verwendung verschiedener Elastomere

Empfohlene Anwendungsbereiche:

Chemische Industrie
Bergbau- und Verarbeitungsindustrie
Abwasserbehandlungsanlagen
Zellstoff- und Papierindustrie sowie andere Systeme für den Transport abrasiver oder verunreinigter Medien

Geeignete Medien:

Suspensionen
Abrasive Flüssigkeiten und Pulver
Säuren und Laugen
Sandhaltiges Wasser
Rohöl, Heizöl, Schmierstoffe
Polare Lösungsmittel

Gehäusematerialien:

🔹 Sphäroguss
🔹 Aluminium
🔹 Edelstahl (optional)
