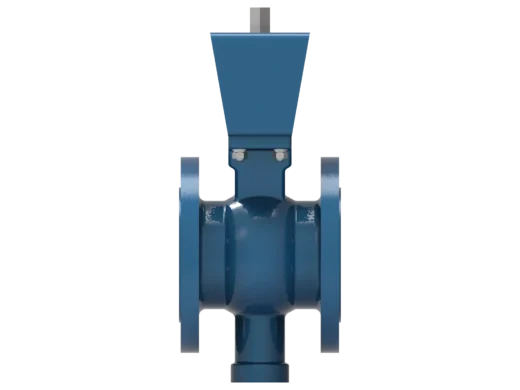

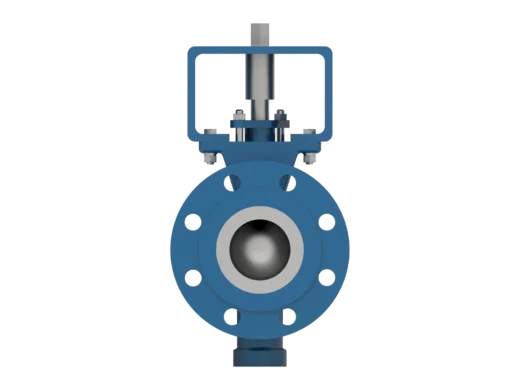

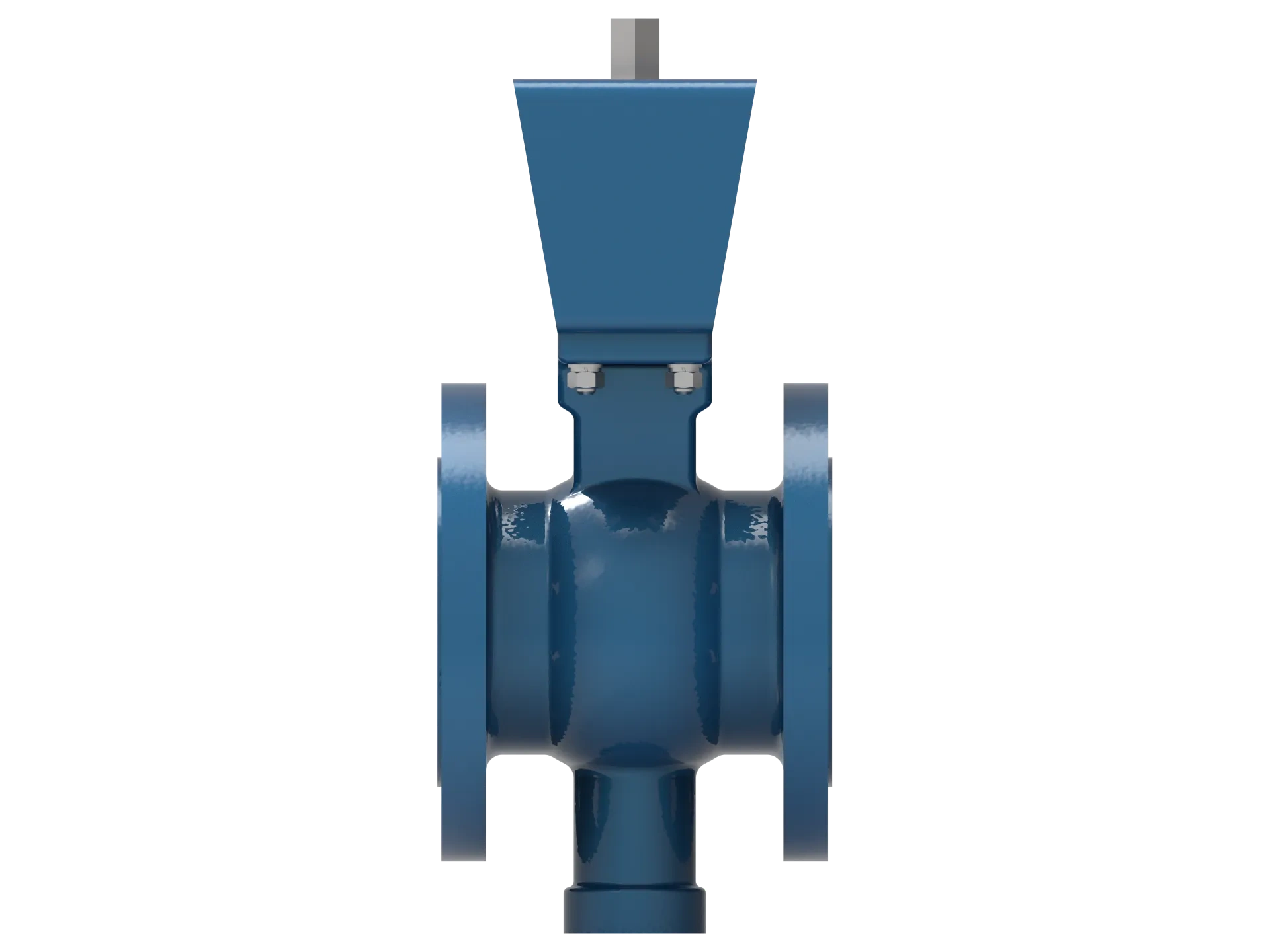

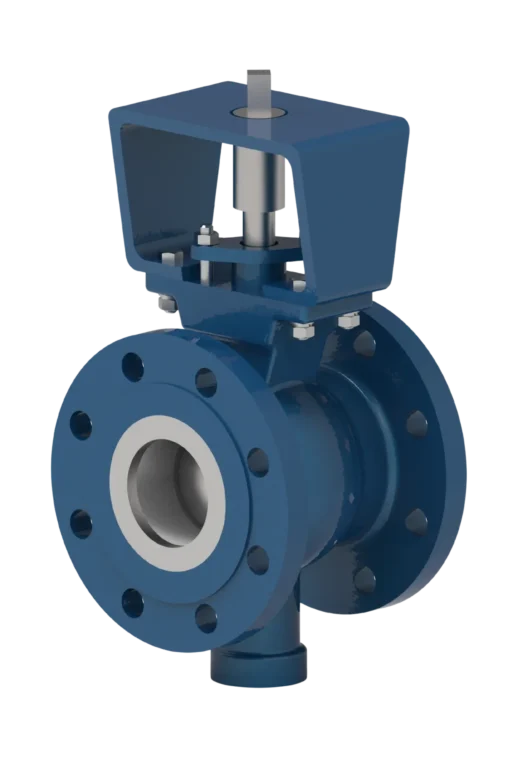

Valvola a sfera 421

DN25-500 PN10-63

Garanzia

Documentazione completa

Spedizione

Specifiche tecniche

Diametro nominale DN 25-1200
Pressione nominale PN10-63
Temperatura media -29 °C ... +350 °C
Tipi di connessioni terminali delle valvole Flangiato, tra flange
Classe di tenuta «А»
Posizione di montaggio Qualsiasi posizione, ad eccezione di quella con l’attuatore rivolto verso il basso
Tipi di controllo — manuale (riduttore)
— attuatore pneumatico
— attuatore elettrico
Periodo di garanzia 12 mesi
Vita media di servizio 10 000 cicli
Vita utile garantita Non meno di 5000 cicli

Disegni tecnici e dimensioni

Diametro nominale PN16

Tabella delle dimensioni di base

DN, mm	A, mm	B, mm	b1, mm	f, mm	C, mm	T, mm	Y, mm	L, mm	d, mm	H, mm	Moment obrotowy, N-m Uszczelnienie metalowe	Moment obrotowy, N-m Uszczelnienie miękkie
25	102	115	16	2	38	81	73	75	16	35	20	20
32	102	140	18	2	45	86	78	75	16	35	25	25
40	114	150	18	2	50	90	80	75	16	35	30	30
50	124	165	20	2	62	93	90	75	16	35	35	35
65	145	185	20	2	73	108	105	75	16	35	50	50
80	165	200	20	2	90	123	118	75	20	35	60	80
100	194	220	22	2	115	138	130	75	20	35	80	120
125	194	250	22	2	134	148	145	80	25	40	110	180
150	229	285	24	2	164	170	170	94	30	50	170	300
200	243	340	24	2	206	200	201	94	30	50	240	500
250	297	405	26	2	260	240	237	98	40	60	430	900
300	338	460	28	2	316	286	282	98	40	60	600	1400
350	400	520	30	2	372	330	337	125	50	60	1200	2000
400	400	580	32	2	420	367	372	172	60	80	1800	3200
450	520	640	40	2	470	422	432	172	90	190	3000	4500
500	600	715	44	2	516	490	498	180	100	190	4600	6500

Descrizione del prodotto

La valvola a segmento modello 421 è progettata per la regolazione e l’intercettazione del flusso del fluido di processo.

L’elemento di regolazione ha la forma di una semisfera con un’intaccatura a “V”, che garantisce una caratteristica di regolazione a curva equipercentuale. La scelta dei materiali per la tenuta e il premistoppa assicura un funzionamento affidabile della valvola a temperature fino a +350 °C. La valvola è caratterizzata da una bassa coppia di manovra grazie alla ridotta superficie di attrito tra il segmento e il corpo.

Caratteristiche costruttive del modello:

Segmento a “V” con ampia scelta di rivestimenti resistenti all’abrasione
Caratteristica di regolazione equipercentuale
Manutenzione semplice (possibilità di sostituire la tenuta, il premistoppa e il segmento)
Bassa coppia torcente
Possibilità di versione con collegamento scanalato tra segmento e albero
Lunghezza d’installazione ridotta

Fluidi di processo:

Acqua, vapore, condensa
Acido fosforico
Acido solforico
Polpa
Cellulosa
Prodotti petroliferi
Fluidi chimicamente aggressivi

Materiali del corpo:

🔹 Acciai al carbonio
A216 WCB (1.0619, GP240GH)

🔹 Acciai inossidabili (resistenti alla corrosione)
ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)
AISI 316Ti (1.4571)
AISI 904L (1.4539)

Materiali del segmento:

ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)
AISI 316Ti (1.4571)
AISI 904L (1.4539)

Materiali della sede:

PTFE / PCTFE
PEEK / PTFE
PEEK / Grafite
DEVLON / PTFE
AISI 304 / AISI 316 / AISI 904L / AISI 316Ti + stellite / carburo di tungsteno / rivestimento al cromo duro / grafite
