Zawór kulowy 401

DN25-1200 PN10-40

Gwarancja

Pełny pakiet dokumentów

Dostawa

Specyfikacje  techniczne

Średnica nominalna DN 25-1200
Ciśnienie nominalne PN 10-40
Temperatura środowiska pracy -60 °C ... +200
Typ połączenia spawane, kołnierzowe
Klasa szczelności «А»
Pozycja montażowa Dowolne, z wyjątkiem urządzeń napędzanych w dół
Typy sterowania — ręczne (dźwignia) 
— ręczny przekładnik
 — napęd pneumatyczny 
— napęd elektryczny
Gwarancja okresu eksploatacji: 12 miesięcy
Średni okres eksploatacji 10 000 cykli
Gwarantowany okres eksploatacji Nie mniej niż 5000 cykli

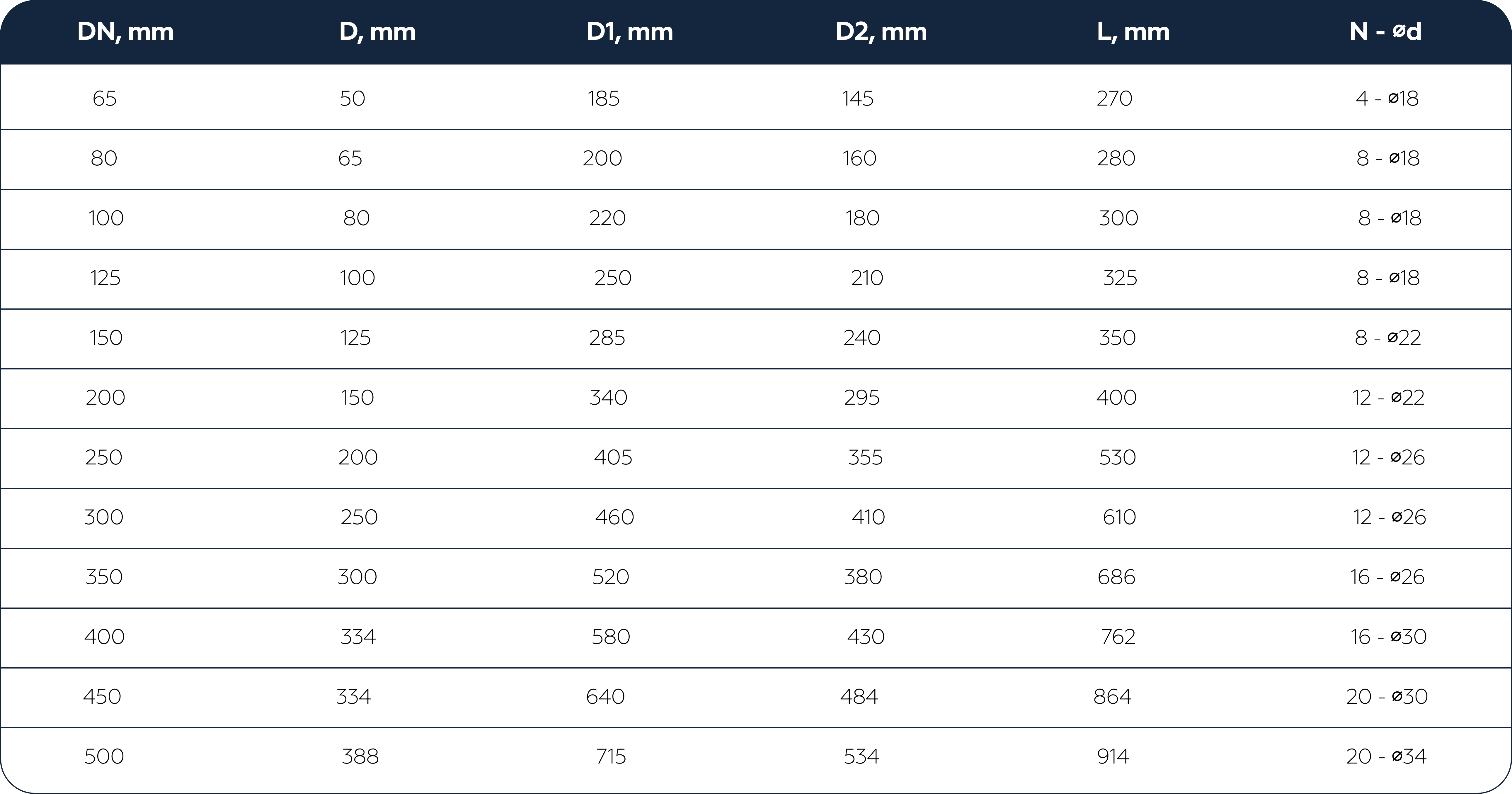

Ciśnienie nominalne PN16

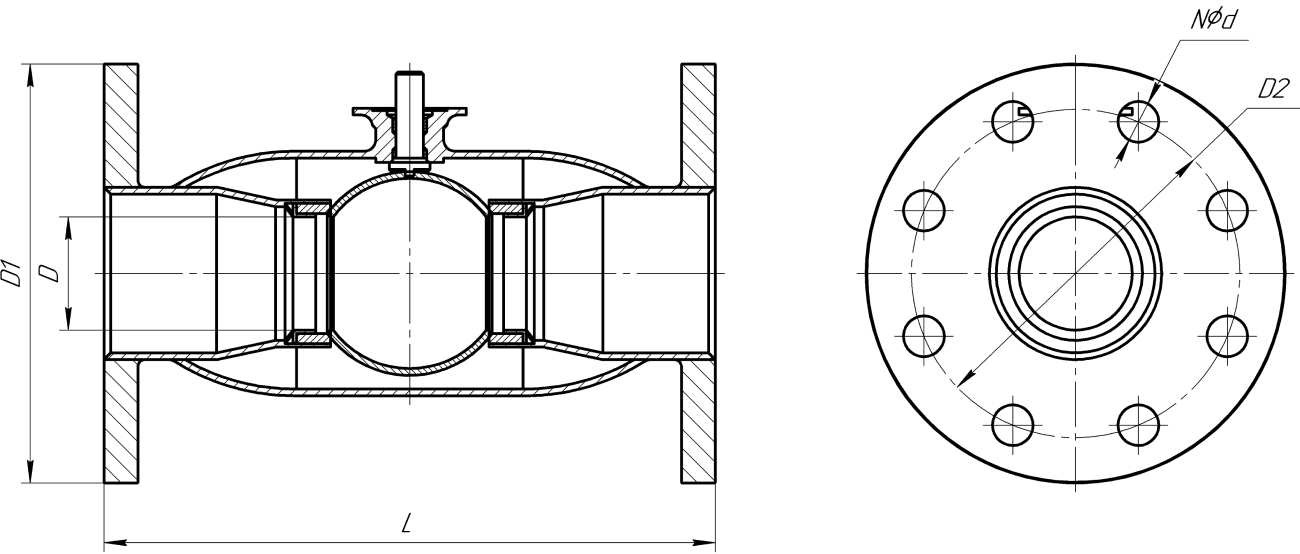

DN	D, mm	D1, mm	L, mm	b, mm	f, mm	n-ød
65	185	145	270	22	2	4-M18
80	200	160	280	24	2	8-M18
100	220	180	300	24	2	8-M18
125	250	210	325	26	2	8-M18
150	285	240	350	26	2	8-M22
200	340	295	400	30	2	12-M22
250	405	355	530	32	2	12-M26
300	460	410	610	34	2	12-M26
350	520	470	686	36	2	16-M26
400	580	525	762	38	2	16-M30
450	640	585	864	40	2	20-M30
500	715	650	914	44	2	20-M36

Wartości tabelaryczne dla średnic DN500–DN1200 są dostępne na żądanie

Zawór kulkowy modelu 401 służy do odcinania przepływu medium roboczego.

Konstrukcyjne cechy modelu:

Medium robocze:

Materiały wykonania korpusów:

🔹 Stale węglowe

🔹 Stale nierdzewne (odporne na korozję)

Materiały wykonania kuli:

Materiały wykonania siedziska:
