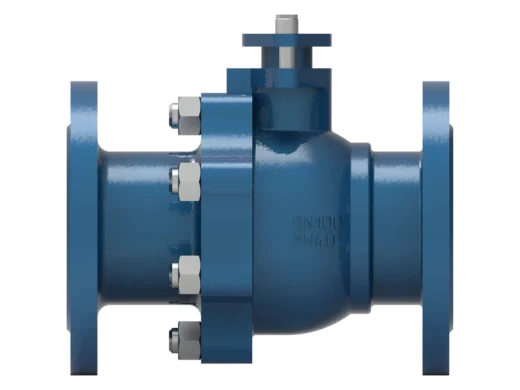

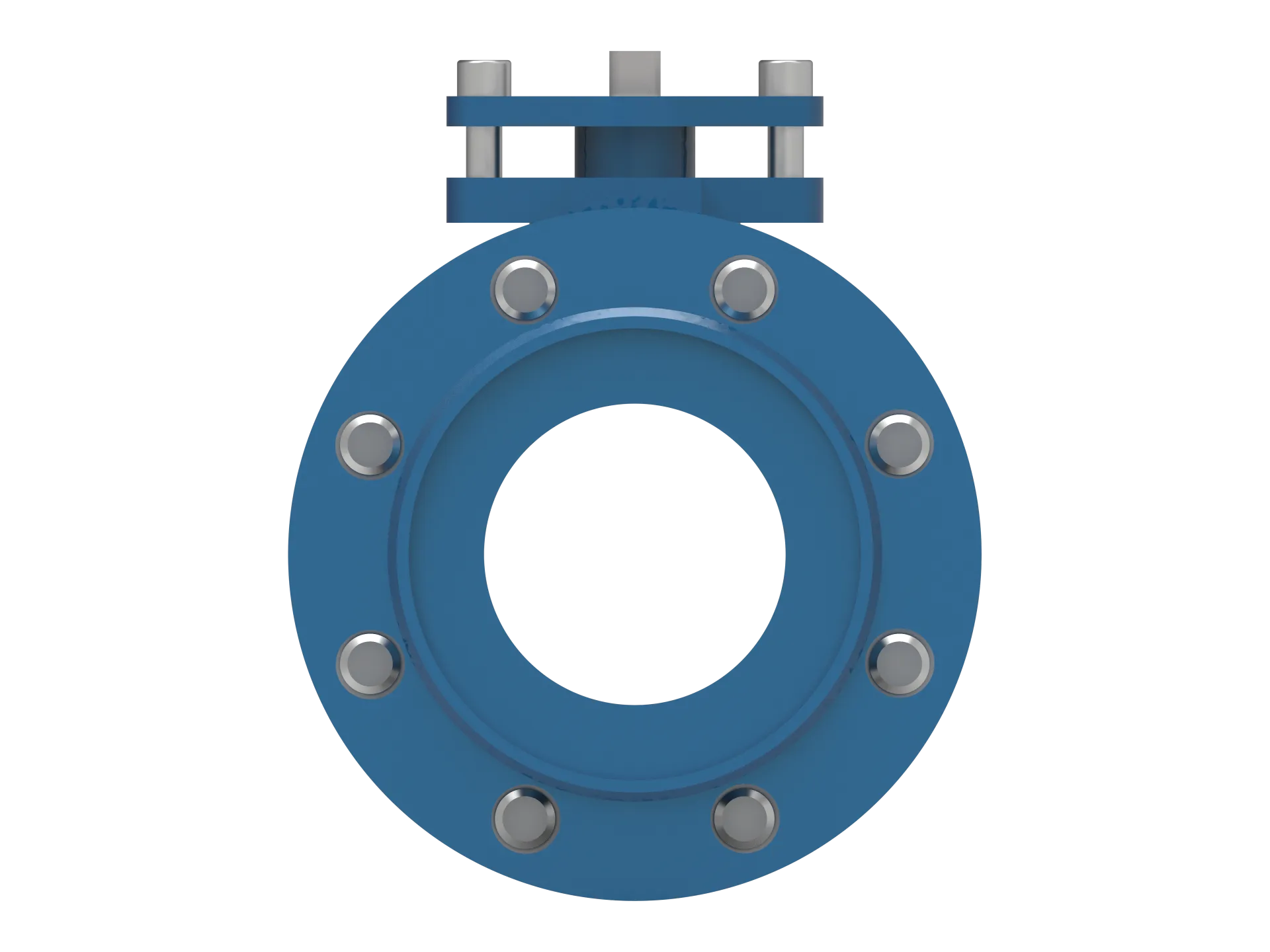

Zawór kulowy 408 – korpus dwuczęściowy
Specyfikacje techniczne
Średnica nominalna DN 25-250 / NPS 1-10- Ciśnienie nominalne PN16-PN63 / CLASS 150-1500
- Temperatura środowiska pracy -60 °C ... +300 °C
- Typ połączenia Kołnierzowe, spawane
- Klasa szczelności «А»
- Pozycja montażowa Poziomo, pionowo, z wyjątkiem ustawienia siłownika skierowanego w dół
- Typy sterowania — ręczne (dźwignia) — ręczny przekładnik — napęd pneumatyczny — napęd elektryczny
- Gwarancja okresu eksploatacji: 12 miesięcy
- Średni okres eksploatacji 10 000 cykli
- Gwarantowany okres eksploatacji Nie mniej niż 5000 cykli

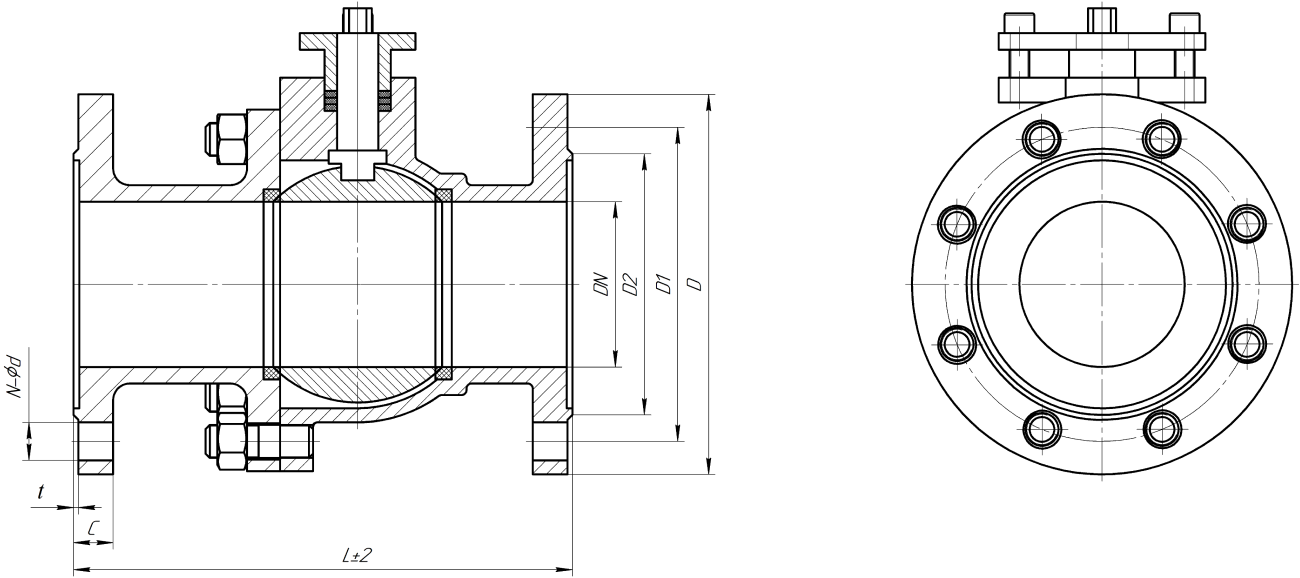

Rysunki techniczne i wymiary

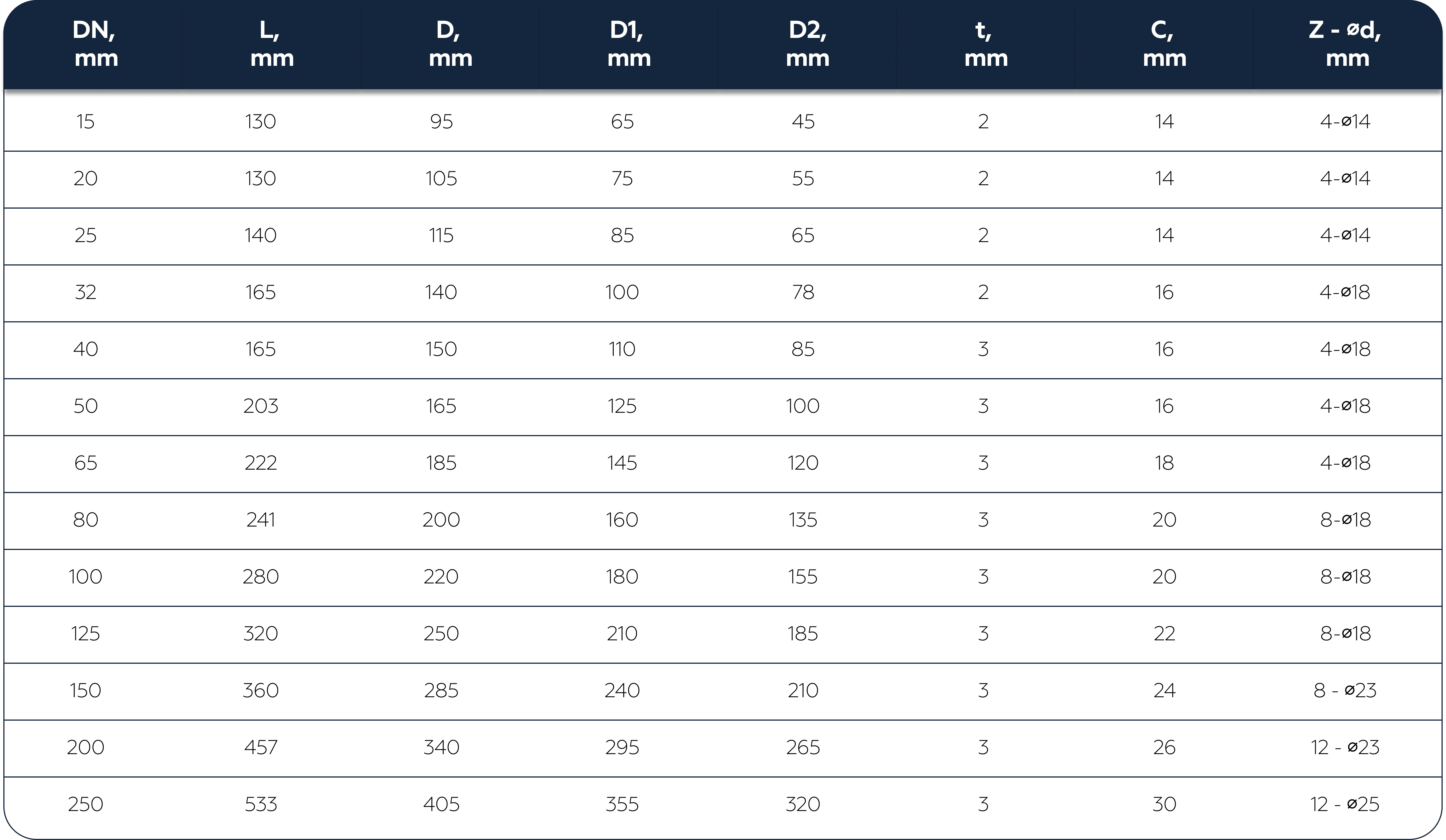

Tabela podstawowych wymiarów
| DN, mm | L, mm | D, mm | D1, mm | D2, mm | f, mm | b, mm | n-ød, mm |
|---|---|---|---|---|---|---|---|
| 25 | 140 | 115 | 85 | 68 | 2 | 18 | 4-14 |
| 32 | 165 | 140 | 100 | 78 | 2 | 18 | 4-18 |
| 40 | 165 | 150 | 110 | 88 | 3 | 20 | 4-18 |
| 50 | 200 | 165 | 125 | 102 | 3 | 22 | 4-18 |
| 65 | 222 | 185 | 145 | 122 | 3 | 24 | 4-18 / 8-18 |
| 80 | 241 | 200 | 160 | 138 | 3 | 24 | 8-18 |
| 100 | 280 | 220 | 180 | 158 | 3 | 26 | 8-18 |
| 125 | 320 | 250 | 210 | 188 | 3 | 28 | 8-18 |
| 150 | 360 | 285 | 240 | 212 | 3 | 28 | 8-22 |
| 200 | 457 | 340 | 295 | 268 | 3 | 30 | 12-22 |
| 250 | 533 | 405 | 355 | 320 | 3 | 31 | 12-26 |
Opis produktu
Zawór kulowy modelu 408 (korpus dwuczęściowy) jest przeznaczony do odcinania przepływu w rurociągach przemysłowych, w tym w instalacjach rafineryjnych, petrochemicznych i energetycznych.
Dwuczęściowy korpus zapewnia dostęp do kuli i siedzisk podczas prac serwisowych. Dostępne są wykonania z pełnym lub zredukowanym przelotem. Materiały korpusu i kuli, konstrukcję siedzisk oraz przyłącza dobiera się do warunków pracy i wymagań projektu.
Zakres wykonań
- DN/PN: DN 25–250, PN 16–63;
- API/ASME: NPS 1–10, Class 150–1500;
- Przyłącza: kołnierzowe lub końcówki do spawania doczołowego (BW), zależnie od wykonania;
- Funkcja: odcinanie przepływu.
Dostępność konkretnej kombinacji średnicy, klasy ciśnienia, przelotu, materiału i przyłączy zależy od wybranego wykonania.
Cechy konstrukcyjne
- Dwuczęściowy korpus zapewniający dostęp do elementów wewnętrznych;
- Pełny lub zredukowany przelot;
- Wymienna kula i siedziska;
- Trzpień zabezpieczony przed wypchnięciem oraz układ antystatyczny w wykonaniach, dla których określono te rozwiązania;
- Zakres temperatur serii: od −60°C do +300°C. Dopuszczalna temperatura pracy konkretnego zaworu zależy od materiałów korpusu, kuli, siedzisk i pozostałych uszczelnień.
Medium robocze
Woda, para wodna, produkty ropopochodne oraz inne ciecze i gazy przemysłowe. Przydatność do pracy z chemikaliami i mediami korozyjnymi określa się na podstawie ich składu, stężenia i temperatury oraz materiałów zamówionego zaworu.
Materiały korpusu, kuli i siedzisk
| Grupa materiałowa | Oznaczenie EN | ASTM / AISI / materiał |
|---|---|---|
| KORPUS | ||
| Staliwo węglowe | GP240GH (1.0619) | ASTM A216 WCB |
| Stal węglowa kuta | P250GH (1.0460) | ASTM A105 |
| Staliwo nierdzewne | 1.4308 / 1.4408 | ASTM A351 CF8 / CF8M |
| Stal nierdzewna | 1.4301 / 1.4401 | AISI 304 / 316 |
| KULA | ||
| Staliwo nierdzewne | 1.4308 / 1.4408 | ASTM A351 CF8 / CF8M |
| Stal nierdzewna | 1.4301 / 1.4401 | AISI 304 / 316 |
| SIEDZISKA | ||
| Uszczelnienie miękkie | — | PTFE / RPTFE / PEEK |
| Uszczelnienie metalowe | — | Metal–metal |
Dla wybranych wykonań można określić inne gatunki stali nierdzewnej i duplex. Gatunki odlewnicze oraz gatunki do przeróbki plastycznej podano oddzielnie. Materiały dostarczanego zaworu oraz dobór uszczelnień są określone w dokumentacji zamówienia.
Normy stosowane zależnie od wykonania
- Konstrukcja: EN 1983 dla wykonania EN; API 608, API 6D i ASME B16.34 w zakresie właściwym dla zamówionego wykonania API/ASME;
- Długość zabudowy: EN 558 lub ASME B16.10;
- Przyłącza kołnierzowe: EN 1092-1 z typem powierzchni uszczelniającej określonym w zamówieniu lub ASME B16.5 z powierzchnią RF albo RTJ;
- Końcówki do spawania doczołowego: ASME B16.25 dla określonego wykonania API/ASME; wymiary końcówek wykonania EN zgodnie z zatwierdzonym rysunkiem;
- Kontrola i badania: EN 12266-1 / ISO 5208 lub API 598, zgodnie z zamówionym wykonaniem.
Dobór i dokumentacja
Prosimy określić wymagane DN/PN lub NPS/Class, rodzaj przelotu, przyłącza i typ powierzchni uszczelniającej kołnierzy, medium robocze, ciśnienie i temperaturę pracy oraz preferowane materiały korpusu, kuli i siedzisk. Normy konstrukcyjne i dodatkowe rozwiązania są potwierdzane dla zamówionego wykonania.
