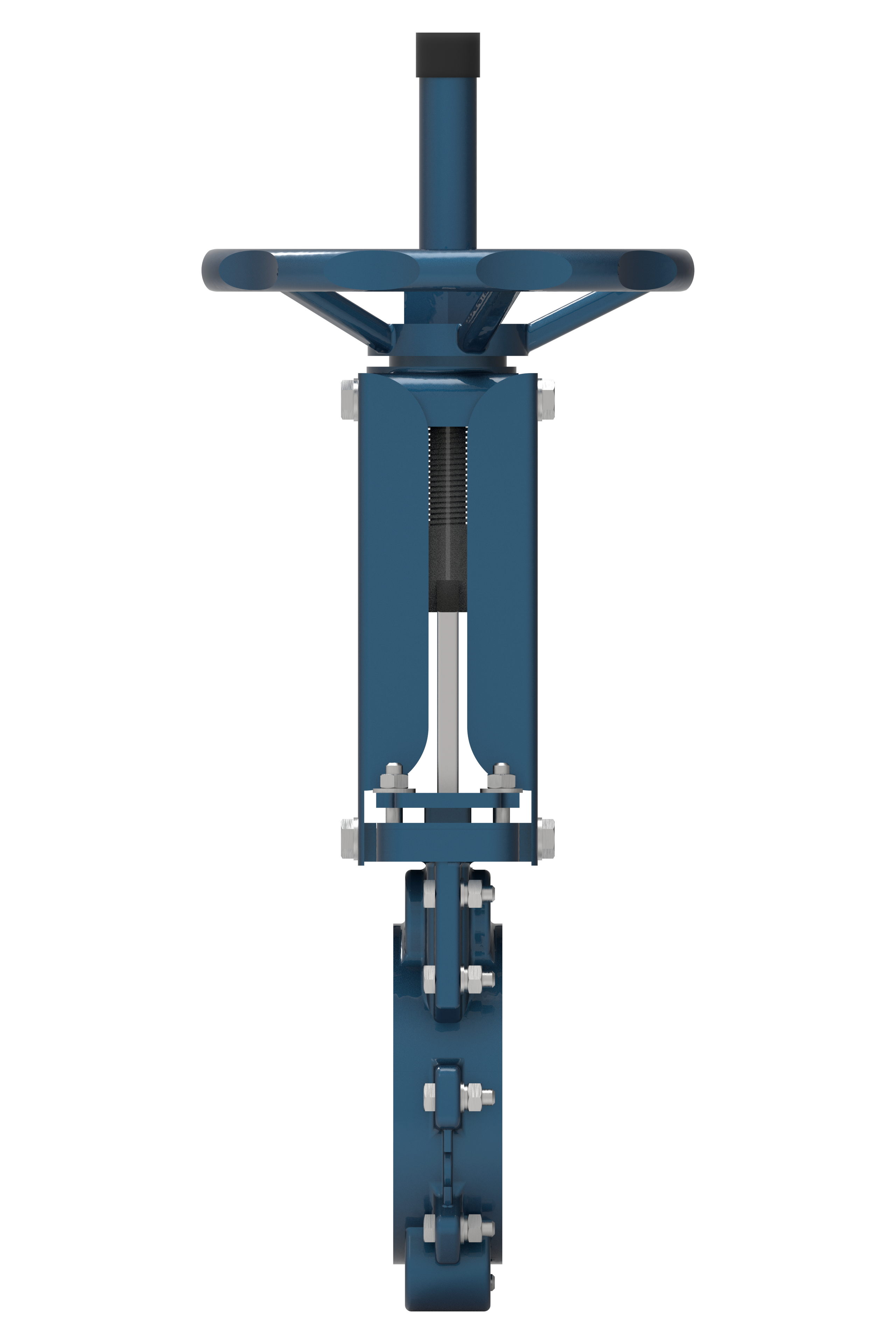

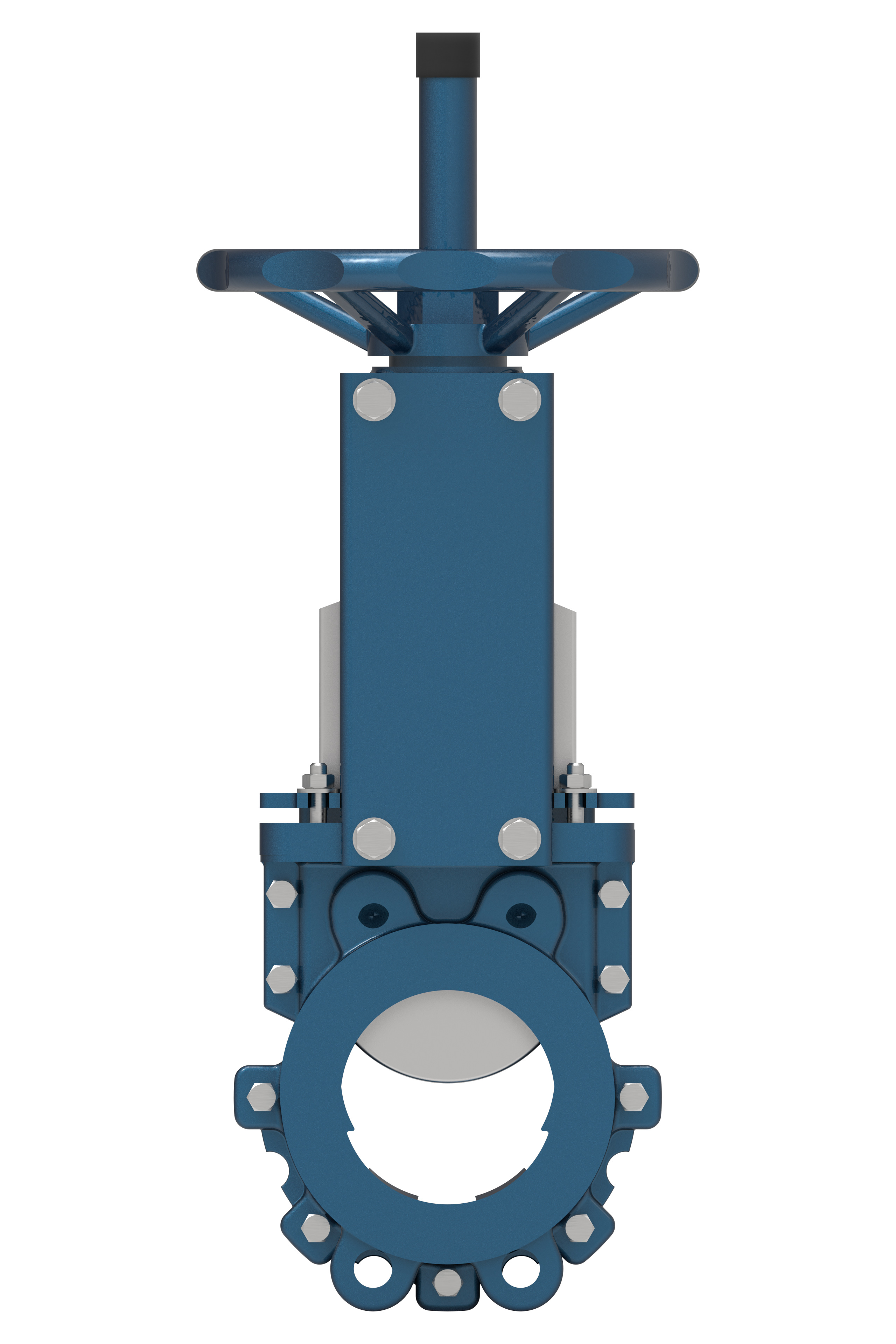

Messerschieber 104

DN50-1000 PN6-16

Garantie

Umfassende Dokumentation

Lieferung

Technische Spezifikationen

Nenndurchmesser DN 50-1000
Nenndruck PN10, PN16
Mediumtemperatur -30 °C ... +200 °C
Arten von Ventilendanschlüssen Zwischenflansch (Wafer), Lug-Ausführung
Versiegelungsklasse «А»
Einbaulage Horizontal, vertikal – außer bei nach unten gerichtetem Antrieb
Arten der Steuerung — Manuell (Handrad, Getriebe)
— Pneumatischer Antrieb
— Elektrischer Antrieb
Garantiezeit 12 Monate
Durchschnittliche Lebensdauer 2500 Zyklen
Garantierte Lebensdauer Nicht weniger als 1000 Zyklen

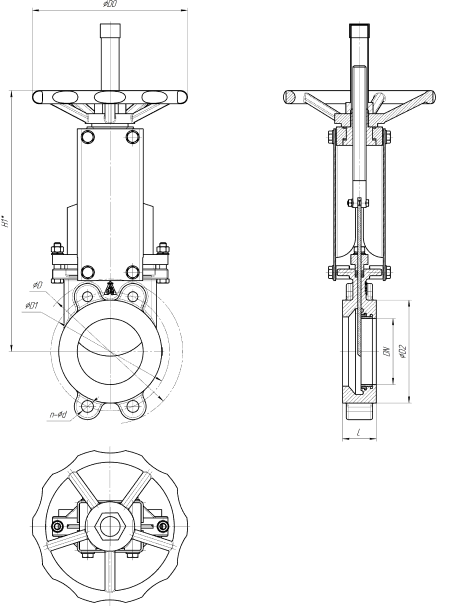

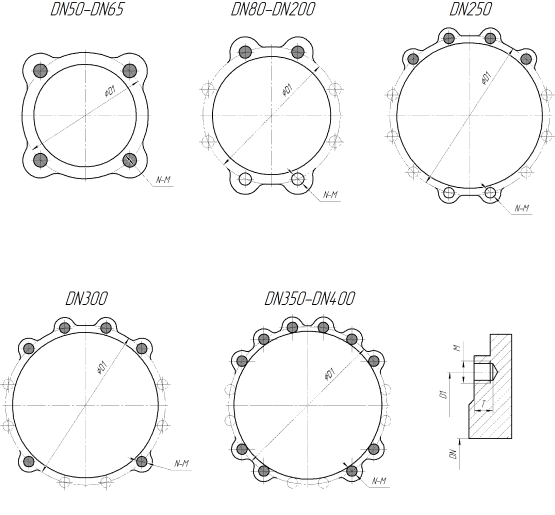

Technische Zeichnungen und Abmessungen

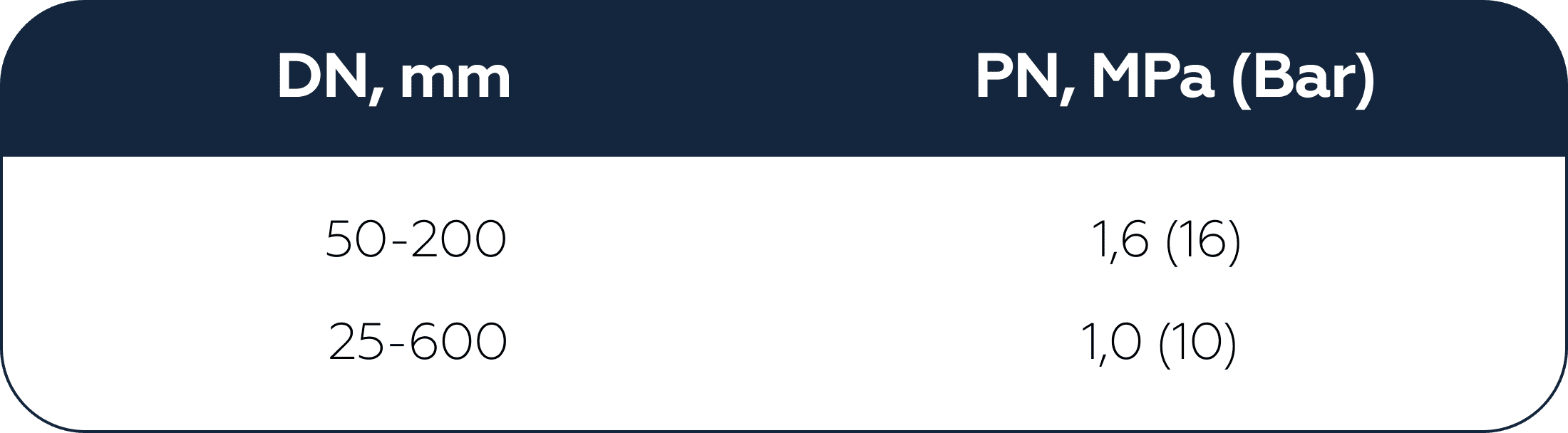

Nennweite PN16

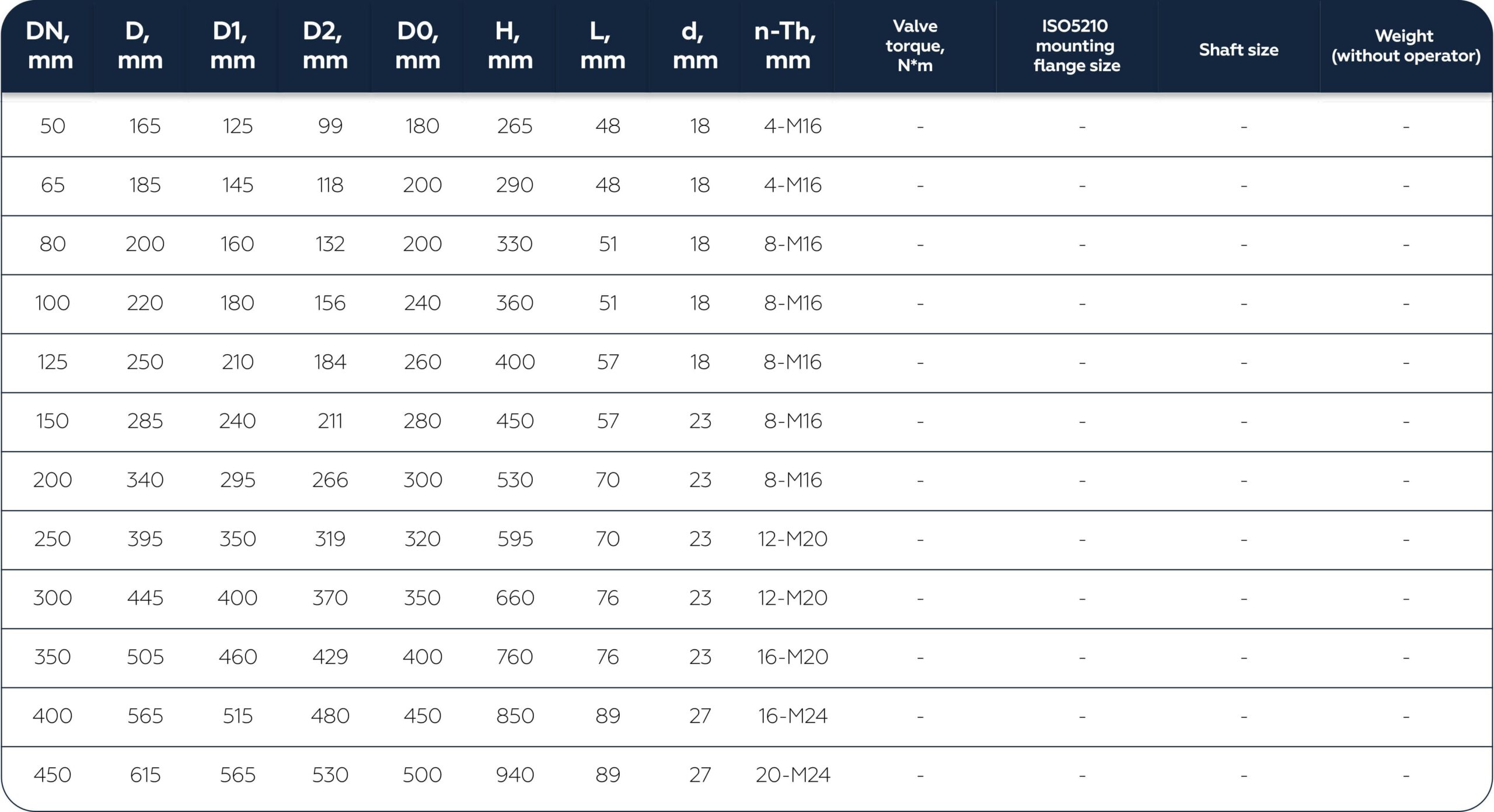

Tabelle der Grundabmessungen

DN, mm	D, mm	D1, mm	D2, mm	L, mm	n-ød
50	165	125	102	48	4-M16
65	185	145	122	48	4-M16 / 8-M16
80	200	160	138	51	8-M16
100	220	180	158	51	8-M16
125	250	210	188	57	8-M16
150	285	240	212	57	8-M16
200	340	295	268	70	8-M16
250	395	350	320	70	12-M20
300	445	400	370	76	12-M20
350	505	460	430	76	16-M20
400	565	515	482	89	16-M24
450	615	565	532	89	20-M24
500	670	620	585	114	20-M24
600	780	725	685	114	20-M27

Die Tabellenwerte für die Nennweiten DN700–DN1000 sowie für den Nenndruck PN16 sind auf Anfrage erhältlich

Produktbeschreibung

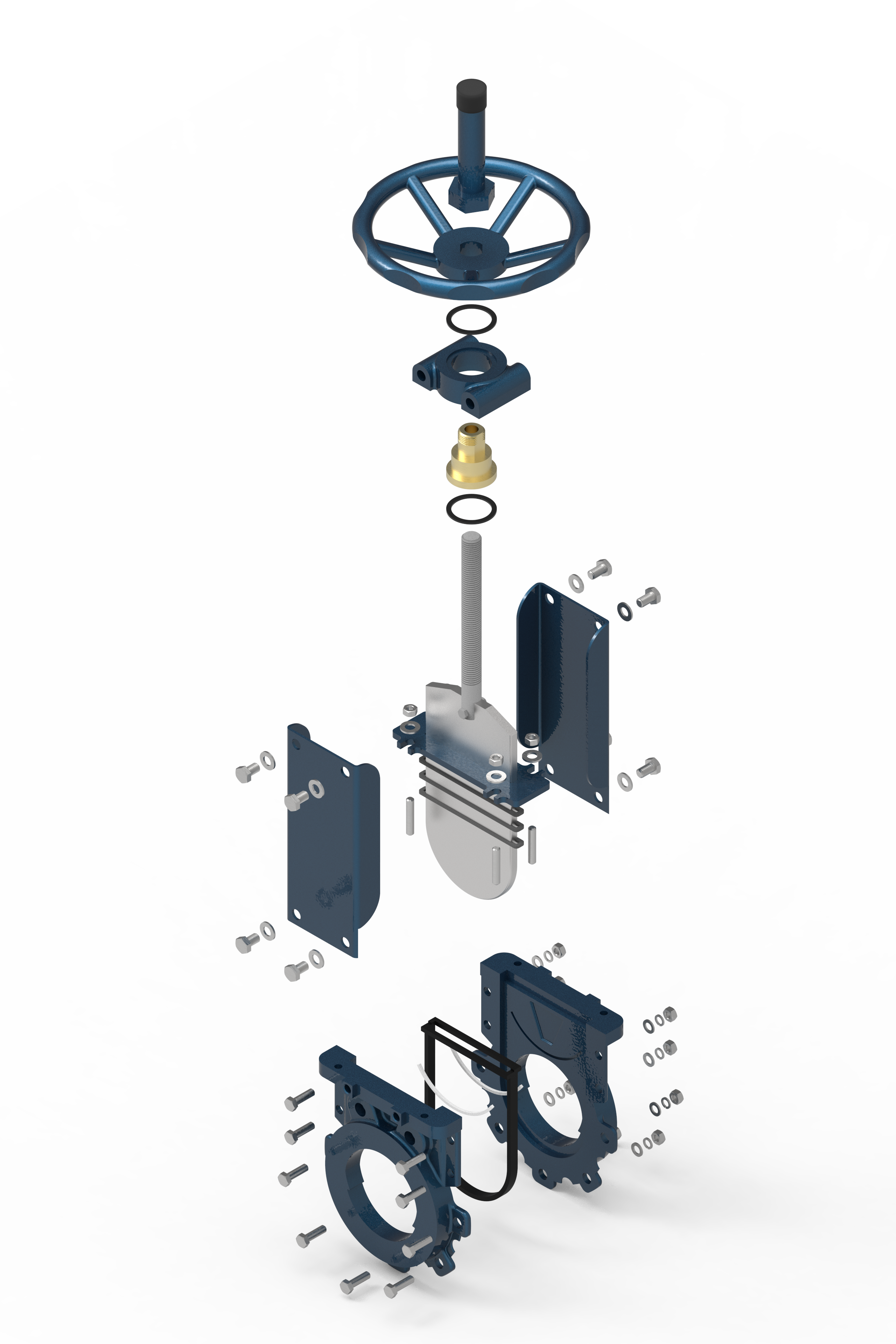

Das Messerschieber-Modell 104 ist mit einem zerlegbaren, zweiteiligen Gehäuse und einem U-förmigen Sitz ausgestattet.

Beim Öffnen passt sich die Dichtung dem Querschnitt des Gehäuses an, was einen vollständig durchgängigen und totraumfreien Durchfluss durch das Ventil ermöglicht. Dadurch wird das Eindringen feiner abrasiver Partikel in den „Fußbereich“ des Schiebers vermieden, was eine hohe Schalthäufigkeit und eine lange Lebensdauer des Absperrventils gewährleistet.

Konstruktive Merkmale des Modells:

Enddichtung mit beidseitiger Dichtwirkung
Zerlegbares, zweiteiliges Gehäuse
Breite Auswahl an Gehäuse- und Dichtungsmaterialien
Beim Öffnen passt sich die Dichtung dem Gehäusequerschnitt an, was einen freien Durchfluss ohne Stagnationszonen ermöglicht

Betriebsmedien:

Wasser, Dampf, Kondensat
Laugen (Alkalien)
Säuren
Abrasive Verunreinigungen
Hochtemperaturgase
Erdölprodukte

Gehäusematerialien:

🔹 Sphäroguss
EN-GJS-400-15 / GGG40

🔹 Kohlenstoffstähle
A216 WCB (1.0619, GP240GH)

🔹 Rostfreie / korrosionsbeständige Stähle
A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)
AISI 316Ti (1.4571)

🔹 Sonderstähle (Duplex-Stähle)
Duplex 2205 (UNS S31803/S32205, 1.4462)
Super Duplex 2507 (UNS S32750 / 1.4410)

Sitzmaterialien:
EPDM
NBR
FKM (Viton)
Metall-auf-Metall
