Valvola a ghigliottina 101
Specifiche tecniche
-
Diametro nominale DN 50-1400 -
Pressione nominale PN10, PN16 -
Temperatura media -60 °C ... +300 °C -
Tipi di connessioni terminali delle valvole Tra due flange (wafer), con orecchie filettate (lug) -
Classe di tenuta «А» -
Posizione di montaggio Orizzontale, verticale, eccetto la posizione con l’attuatore rivolto verso il basso -
Tipi di controllo — manuale (volantino, riduttore) — attuatore pneumatico — attuatore elettrico -
Periodo di garanzia 12 mesi -
Vita media di servizio 2500 Cicli -
Vita utile garantita Non meno di 1000 cicli
Disegni tecnici e dimensioni
Tabella delle dimensioni di base
| DN, mm | PN, MPa (Bar) | DN, mm | PN, MPa (Bar) | DN, mm | PN, MPa (Bar) |
|---|---|---|---|---|---|
| 50-100 | 1,0 (10) | 350-400 | 1,6 (16) | 700-750 | 0,4 (4) |
| 125-200 | 0,8 (8) | 450-550 | 1,4 (14) | 800-900 | 0,3 (3) |
| 250-300 | 0,5 (5) | 600-650 | 1,2 (12) | 1000-1400 | 0,2 (2) |
Su richiesta vengono forniti i valori tabellari per DN500….DN1400
Descrizione del prodotto

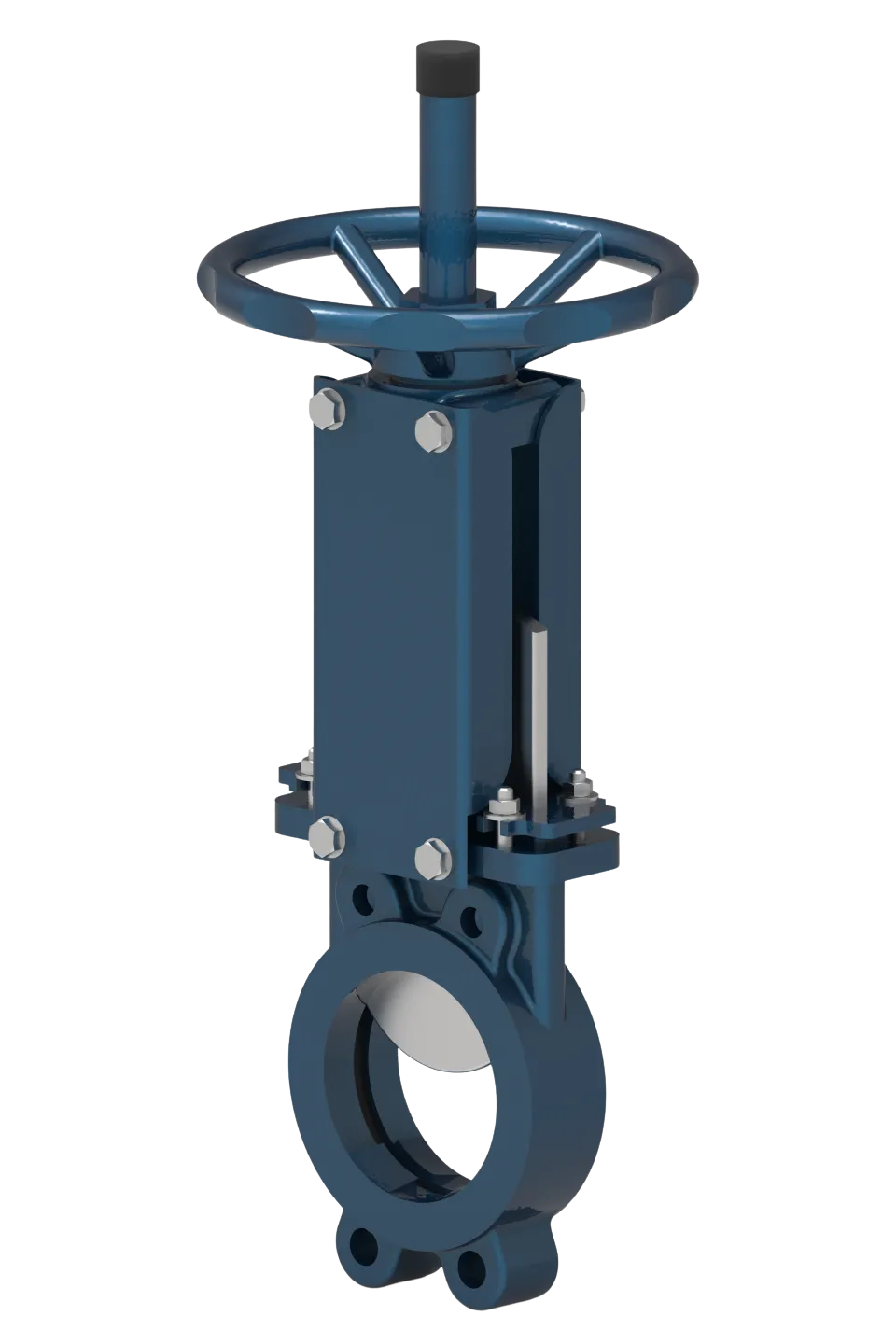

La valvola a ghigliottina modello 101 è progettata per l’interruzione del flusso nei condotti industriali. Si distingue per una costruzione semplice e affidabile, adatta anche per condizioni difficili, comprese applicazioni con fluidi contenenti particelle solide. La tenuta è saldamente fissata nel corpo tramite un anello di pressione in metallo. Tra i vantaggi di questo modello vi sono la facilità di manutenzione e la possibilità di installare una linea di lavaggio nella parte inferiore del corpo, prevenendo il bloccaggio della valvola in ambienti con un alto contenuto di materiali abrasivi.
Caratteristiche costruttive del modello:
-
Tenuta unilaterale
-
Corpo monoblocco
-
Passaggio pieno
-
Possibilità di installare una linea di lavaggio nella parte inferiore del corpo
-
Ampia gamma di materiali di tenuta
Fluidi compatibili:
-
Acqua, vapore, condensa
-
Basi (alcali)
-
Acidi
-
Contaminanti abrasivi
-
Gas ad alta temperatura
-
Prodotti petroliferi
Materiali del corpo:
🔹 Ghisa sferoidale
-
EN-GJS-400-15 / GGG40
🔹 Acciai al carbonio
-
A216 WCB (1.0619, GP240GH)
🔹 Acciai inossidabili (resistenti alla corrosione)
-
A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
-
A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
-
A351 CF3 (1.4306) / AISI 304L / A182 F304L
-
A351 CF3M (1.4409) / AISI 316L (1.4404)
-
AISI 316Ti (1.4571)
🔹 Acciai speciali (acciai duplex)
-
Duplex 2205 (UNS S31803/S32205, 1.4462)
-
Super Duplex 2507 (UNS S32750 / 1.4410)
Materiali della sede:
-
EPDM
-
NBR
-
FKM (Viton)
-
Metallo su metallo
