Valvola a ghigliottina 104

DN50-1000 PN10-16

Garanzia

Documentazione completa

Spedizione

Specifiche tecniche

Diametro nominale DN 50-1000
Pressione nominale PN10, PN16
Temperatura media -30 °C ... +200 °C
Tipi di connessioni terminali delle valvole Tra due flange (wafer), con orecchie filettate (lug)
Classe di tenuta «А»
Posizione di montaggio Orizzontale, verticale, ad eccezione della posizione con l’attuatore rivolto verso il basso
Tipi di controllo — manuale (volantino, riduttore)
— attuatore pneumatico
— attuatore elettrico
Periodo di garanzia 12 mesi
Vita media di servizio 2500 cicli
Vita utile garantita Non meno di 1000 cicli

Disegni tecnici e dimensioni

Diametro nominale PN10

Tabella delle dimensioni di base

DN	D, mm	D1, mm	D2, mm	L, mm	n-ød
50	165	125	102	48	4-M16
65	185	145	122	48	4-M16
80	200	160	138	51	8-M16
100	220	180	158	51	8-M16
125	250	210	188	57	8-M16
150	285	240	212	57	8-M16
200	340	295	268	70	8-M16
250	395	350	320	70	12-M20
300	445	400	370	76	12-M20
350	505	460	430	76	16-M20
400	565	515	482	89	16-M24
450	615	565	532	89	20-M24
500	670	620	585	114	20-M24
600	780	725	685	114	20-M27

I valori tabellari per i diametri nominali DN700–DN1000 e per la pressione PN16 sono disponibili su richiesta

Descrizione del prodotto

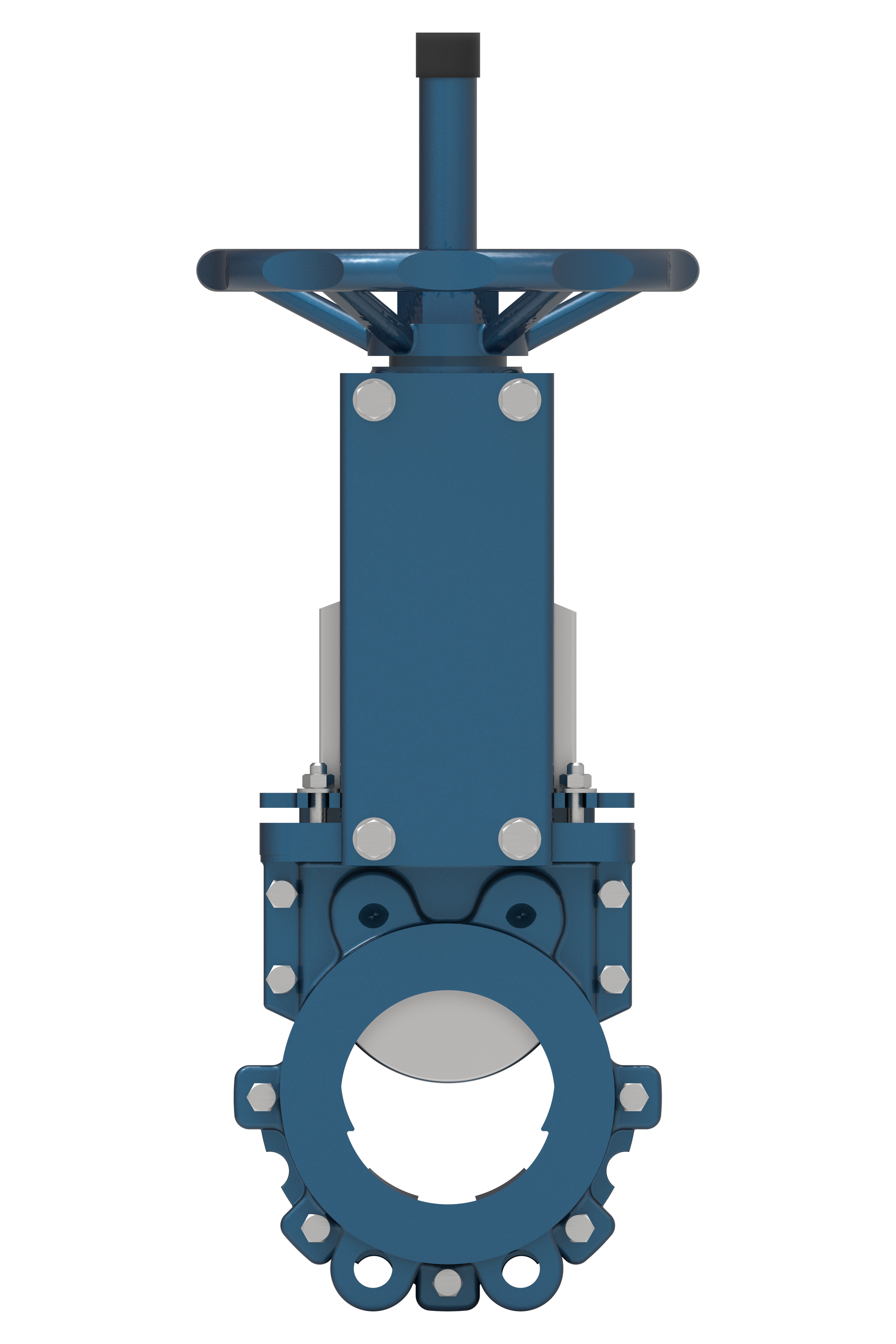

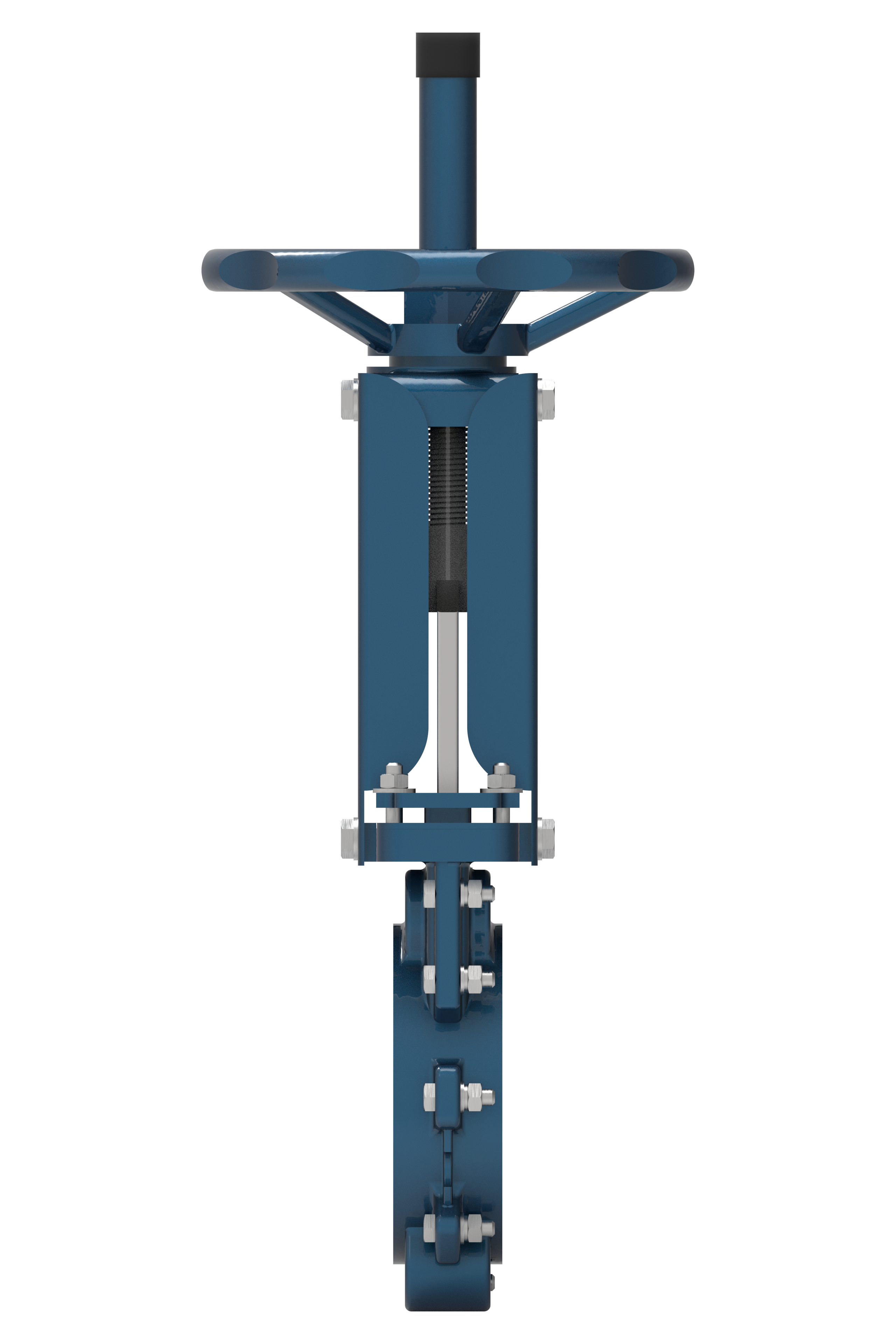

La valvola a ghigliottina modello 104 è dotata di un corpo smontabile a due pezzi e di una sede a forma di “U”.

Durante l’apertura, la guarnizione si adatta alla sezione del corpo, garantendo piena trasparenza del flusso attraverso la valvola senza zone di ristagno. In questo modo si evita la penetrazione di particelle abrasive nella “lama” della valvola, assicurando un’elevata ciclicità e durata operativa del dispositivo di regolazione del flusso.

Caratteristiche costruttive del modello:

Guarnizione terminale, tenuta bidirezionale
Corpo smontabile a due pezzi
Ampia scelta di materiali per il corpo e per le guarnizioni
Durante l’apertura, la guarnizione si adatta alla sezione del corpo, garantendo il passaggio completo del flusso senza zone di ristagno

Fluidi di processo:

Acqua, vapore, condensa
Sostanze alcaline
Acidi
Contaminanti abrasivi
Gas ad alta temperatura
Prodotti petroliferi

Materiali del corpo:

Ghisa sferoidale
EN-GJS-400-15 / GGG40
Acciai al carbonio
A216 WCB (1.0619, GP240GH)
Acciai inossidabili (resistenti alla corrosione):
A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)
AISI 316Ti (1.4571)
Acciai speciali (duplex):
Duplex 2205 (UNS S31803/S32205, 1.4462)
Super Duplex 2507 (UNS S32750 / 1.4410)

Materiali della sede:

EPDM
NBR
FKM (Viton)
Metallo su metallo
