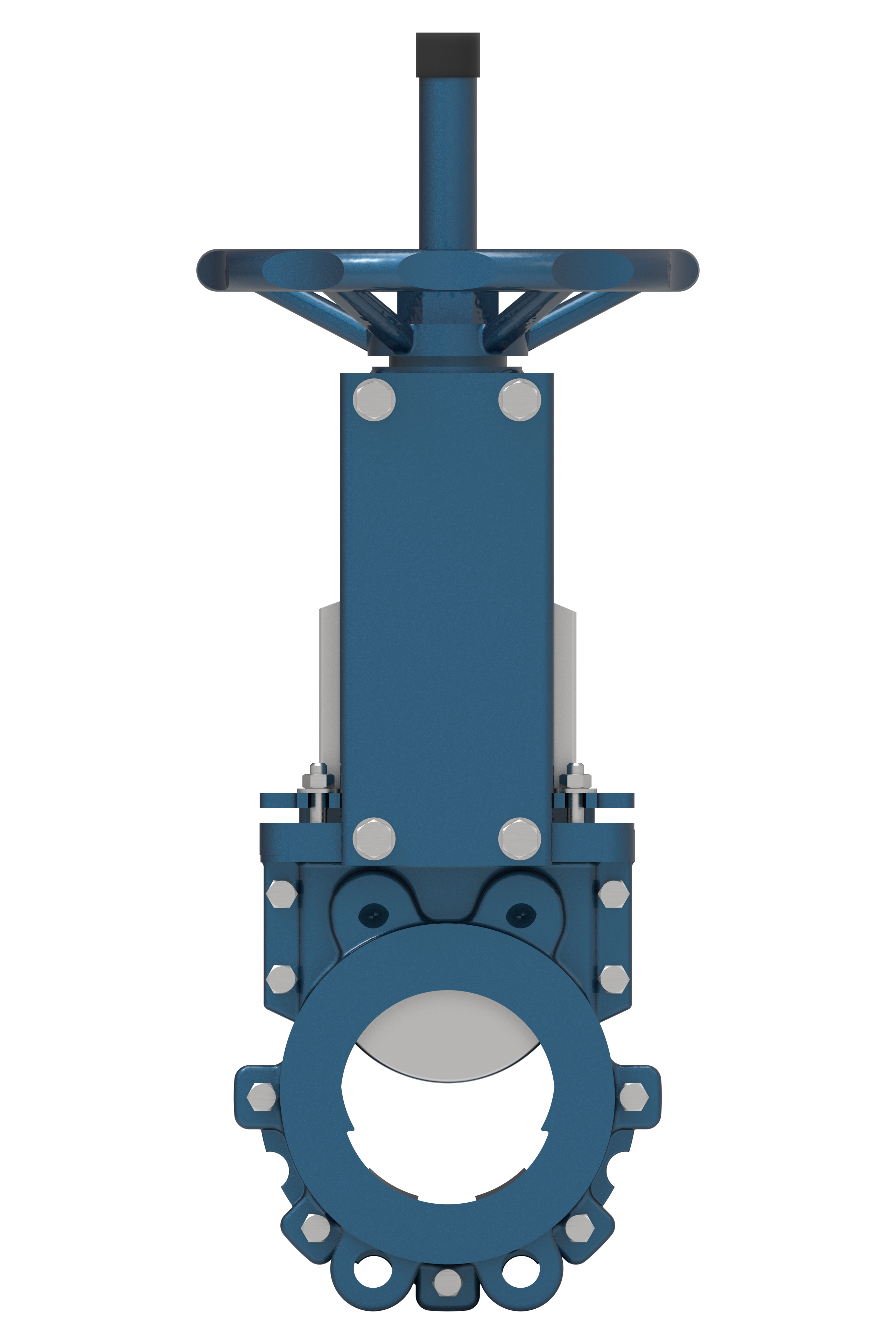

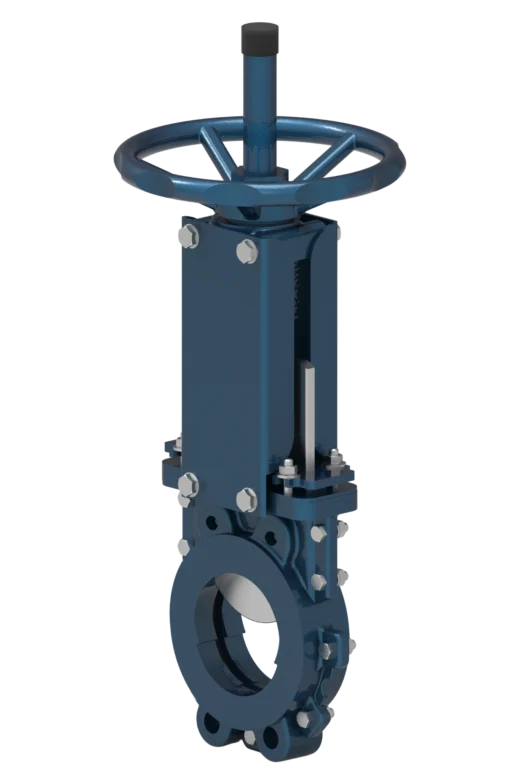

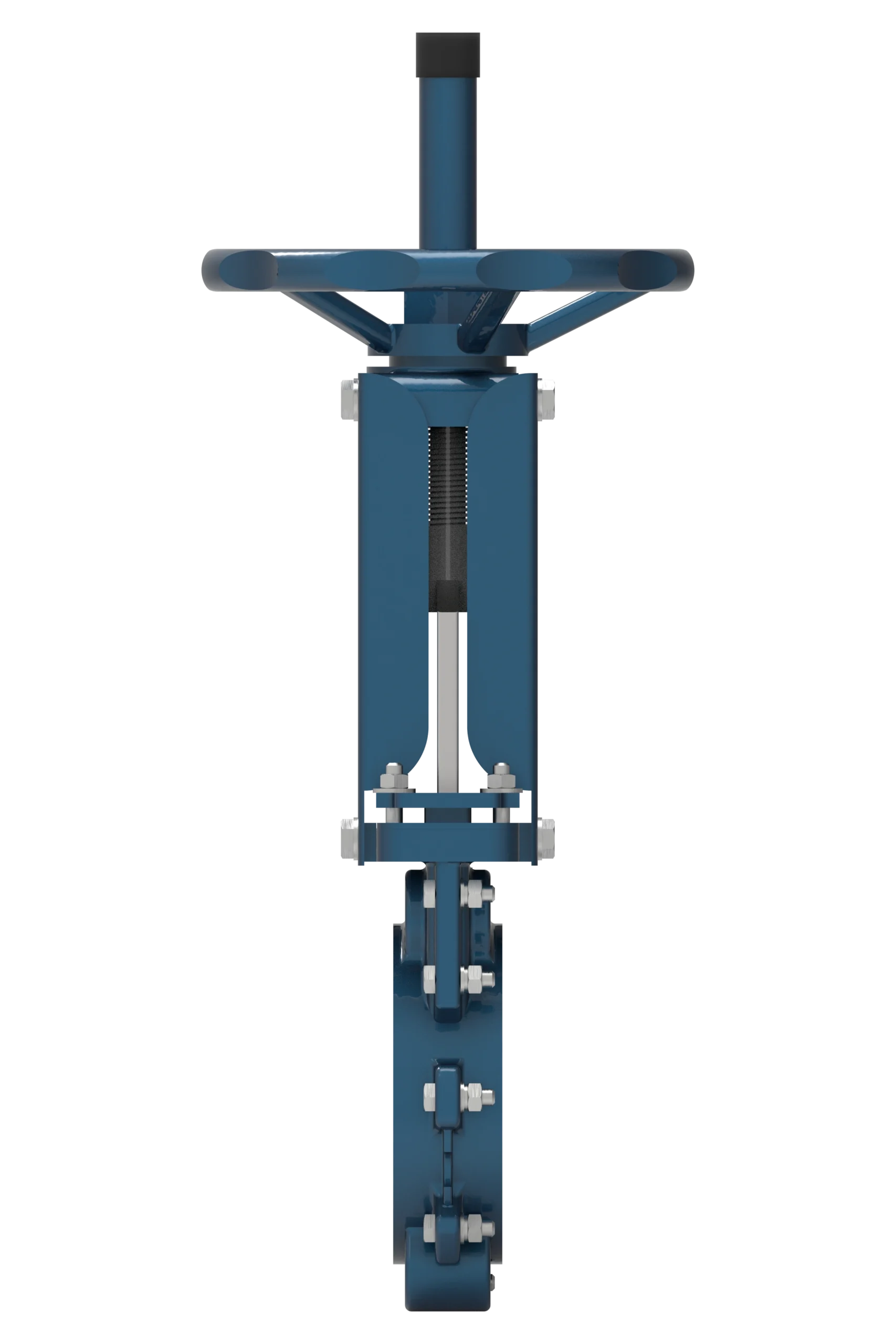

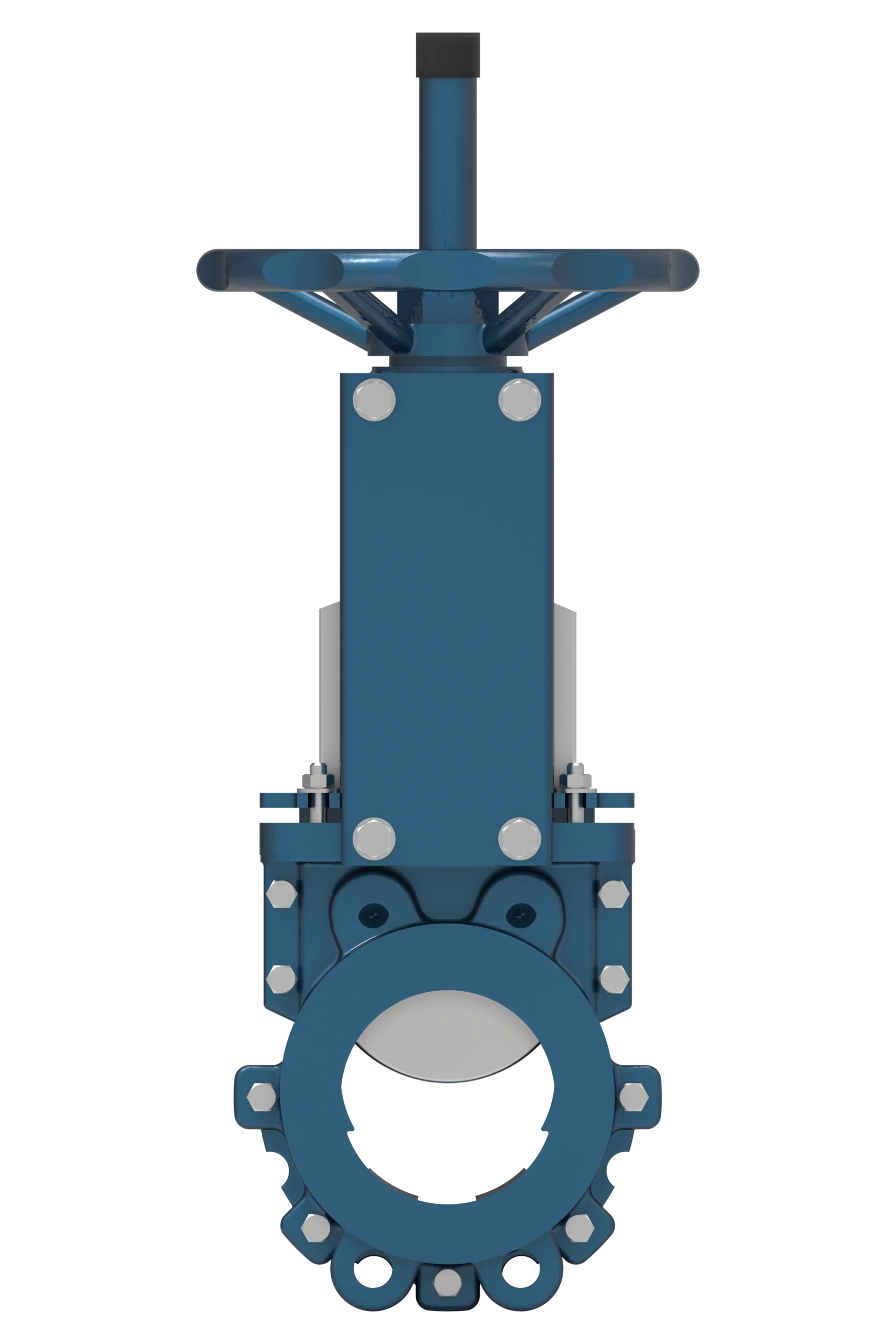

Zasuwa nożowa 104
DN50-1000 PN10-16
Gwarancja
Pełny pakiet dokumentów
Dostawa
Specyfikacje techniczne
-
Średnica nominalna DN 50-1000 -
Ciśnienie nominalne PN10, PN16 -
Temperatura środowiska pracy -30 °C ... +200 °C -
Typ połączenia Międzykołnierzowe (wafer), lug -
Klasa szczelności «А» -
Pozycja montażowa Poziomo, pionowo, z wyjątkiem ustawienia siłownika skierowanego w dół -
Typy sterowania ręczne (kóło ręczne, przekładnia)— napęd pneumatyczny — napęd elektryczny -
Gwarancja okresu eksploatacji: 24 miesięcy -
Średni okres eksploatacji 2500 cykli -
Gwarantowany okres eksploatacji Nie mniej niż 1000 cykli

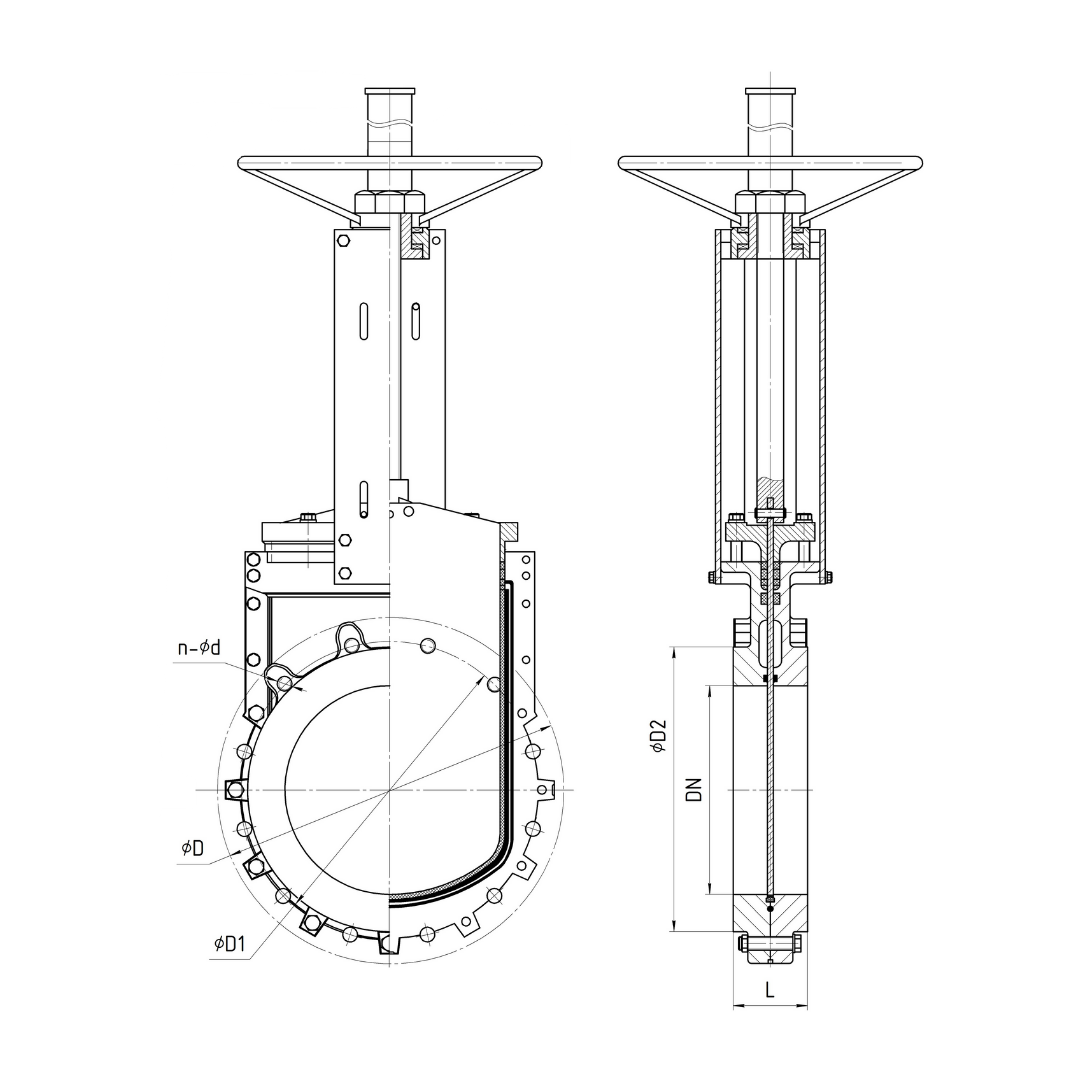

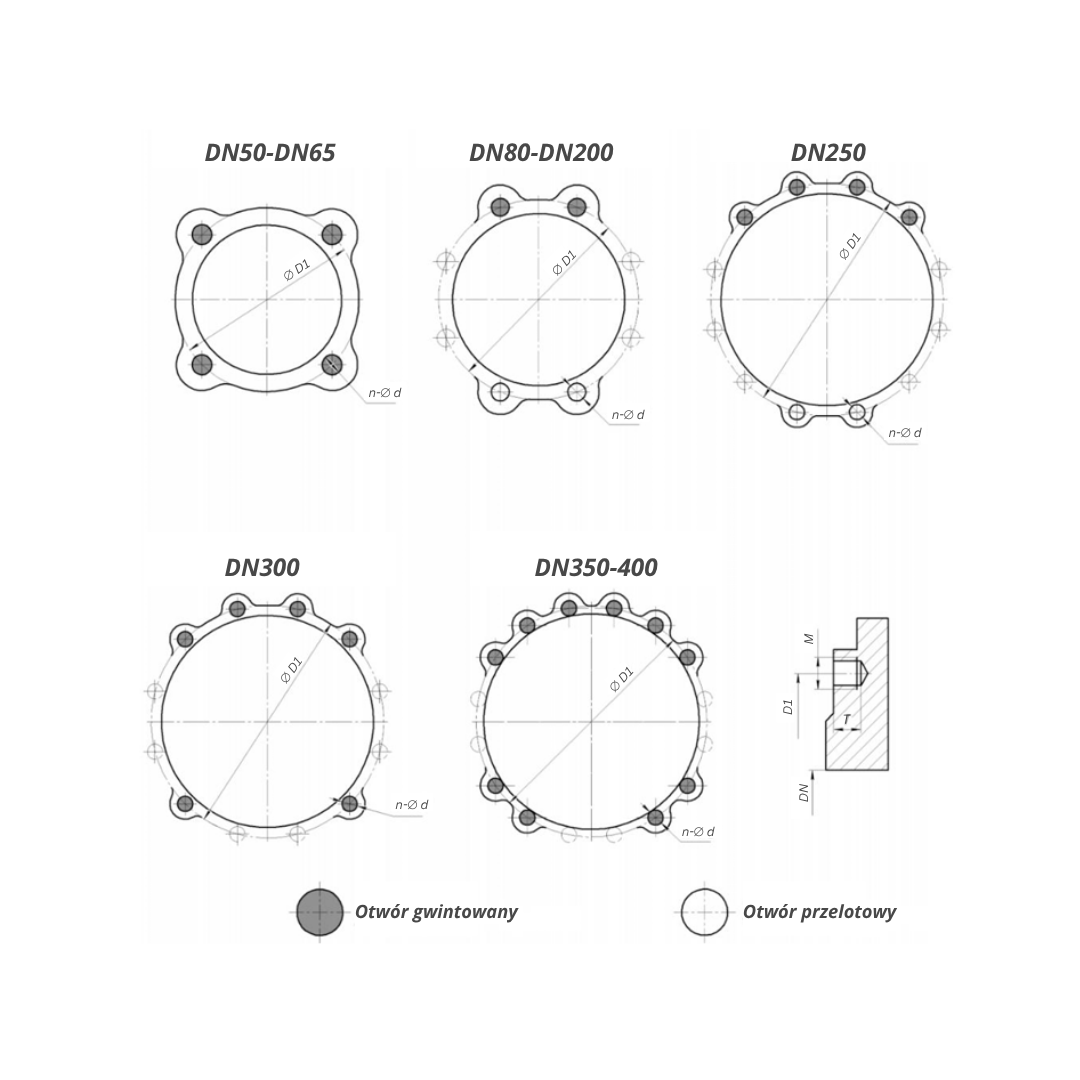

Rysunki techniczne i wymiary
Ciśnienie nominalne PN10
Tabela podstawowych wymiarów
| DN | D, mm | D1, mm | D2, mm | L, mm | n-ød |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 102 | 48 | 4-M16 |
| 65 | 185 | 145 | 122 | 48 | 4-M16 / 8-M16 |
| 80 | 200 | 160 | 138 | 51 | 8-M16 |
| 100 | 220 | 180 | 158 | 51 | 8-M16 |
| 125 | 250 | 210 | 188 | 57 | 8-M16 |
| 150 | 285 | 240 | 212 | 57 | 8-M20 |
| 200 | 340 | 295 | 268 | 70 | 8-M20 |
| 250 | 395 | 350 | 320 | 70 | 12-M20 |
| 300 | 445 | 400 | 370 | 76 | 12-M20 |
| 350 | 505 | 460 | 430 | 76 | 16-M20 |
| 400 | 565 | 515 | 482 | 89 | 16-M24 |
| 450 | 615 | 565 | 532 | 89 | 20-M24 |
| 500 | 670 | 620 | 585 | 114 | 20-M24 |
| 600 | 780 | 725 | 685 | 114 | 20-M27 |
Wartości tabelaryczne dla średnic DN700–DN1000 oraz dla ciśnienia PN16 są dostępne na żądanie

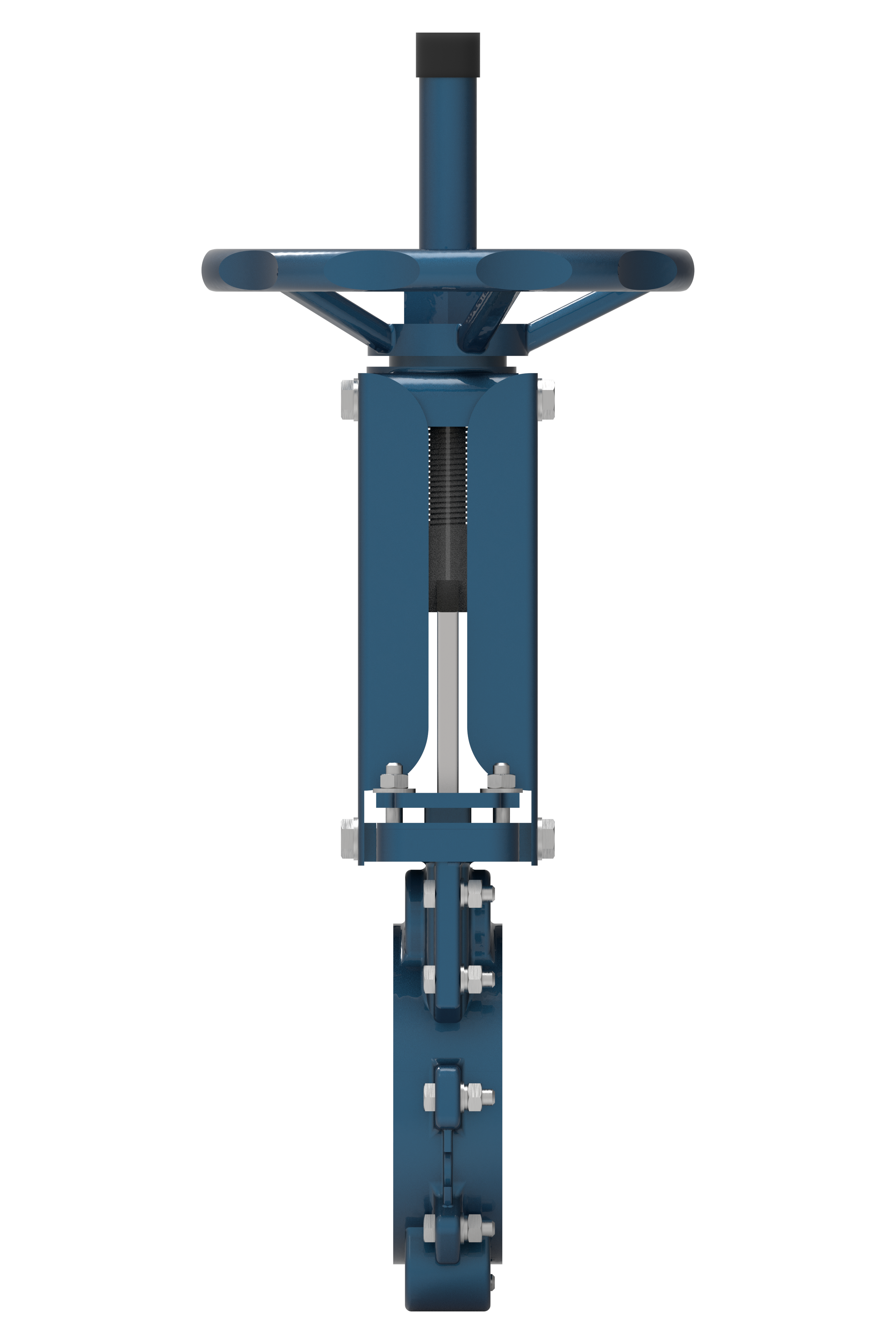

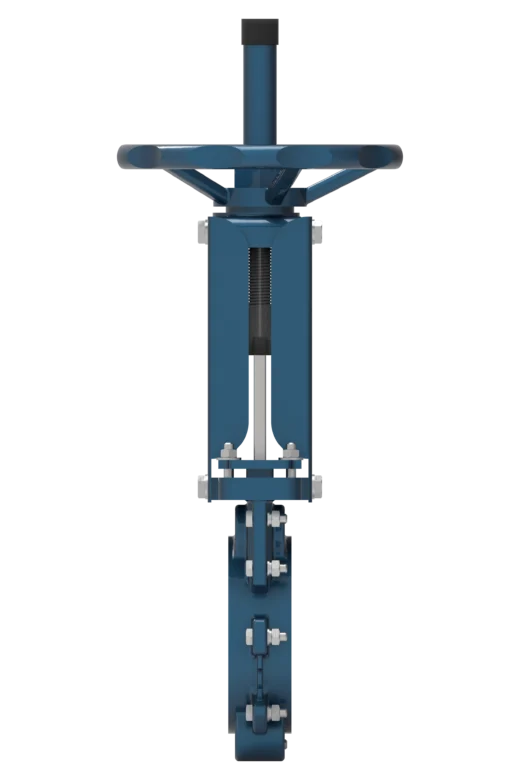

Opis produktu

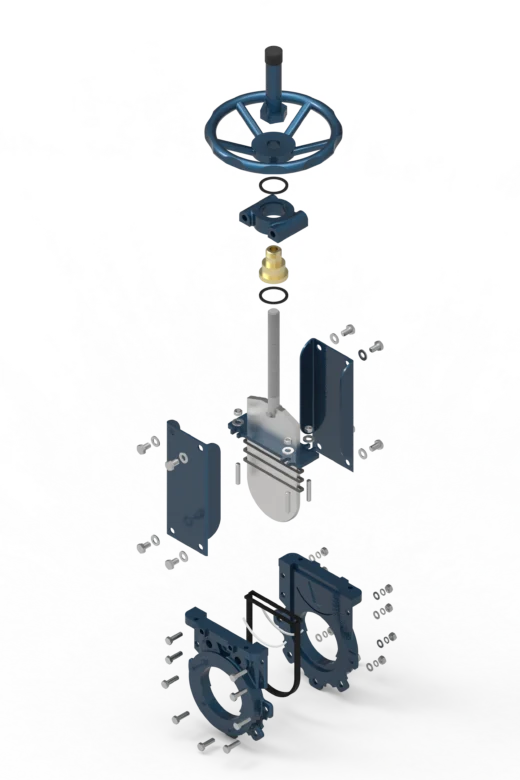

Zasuwa nożowa modelu 104 wyposażona jest w rozbieralny, dwuczęściowy korpus oraz siedzisko w kształcie litery „U”.
Podczas otwierania uszczelnienie dopasowuje się do kształtu przekroju korpusu, co zapewnia pełną przejrzystość przepływu przez zawór, bez obszarów stagnacji. Dzięki temu unika się przedostawania drobnych cząstek ściernych do „paznokcia” zaworu, co gwarantuje wysoką cykliczność i trwałość pracy zaworu przepływowego.

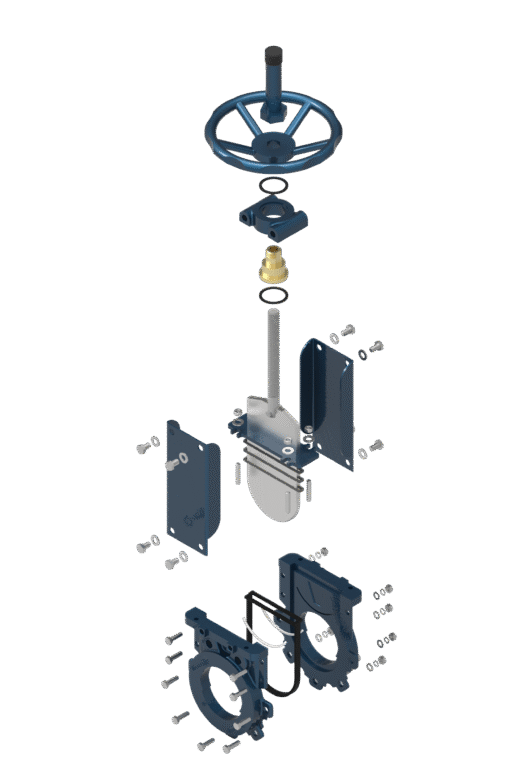

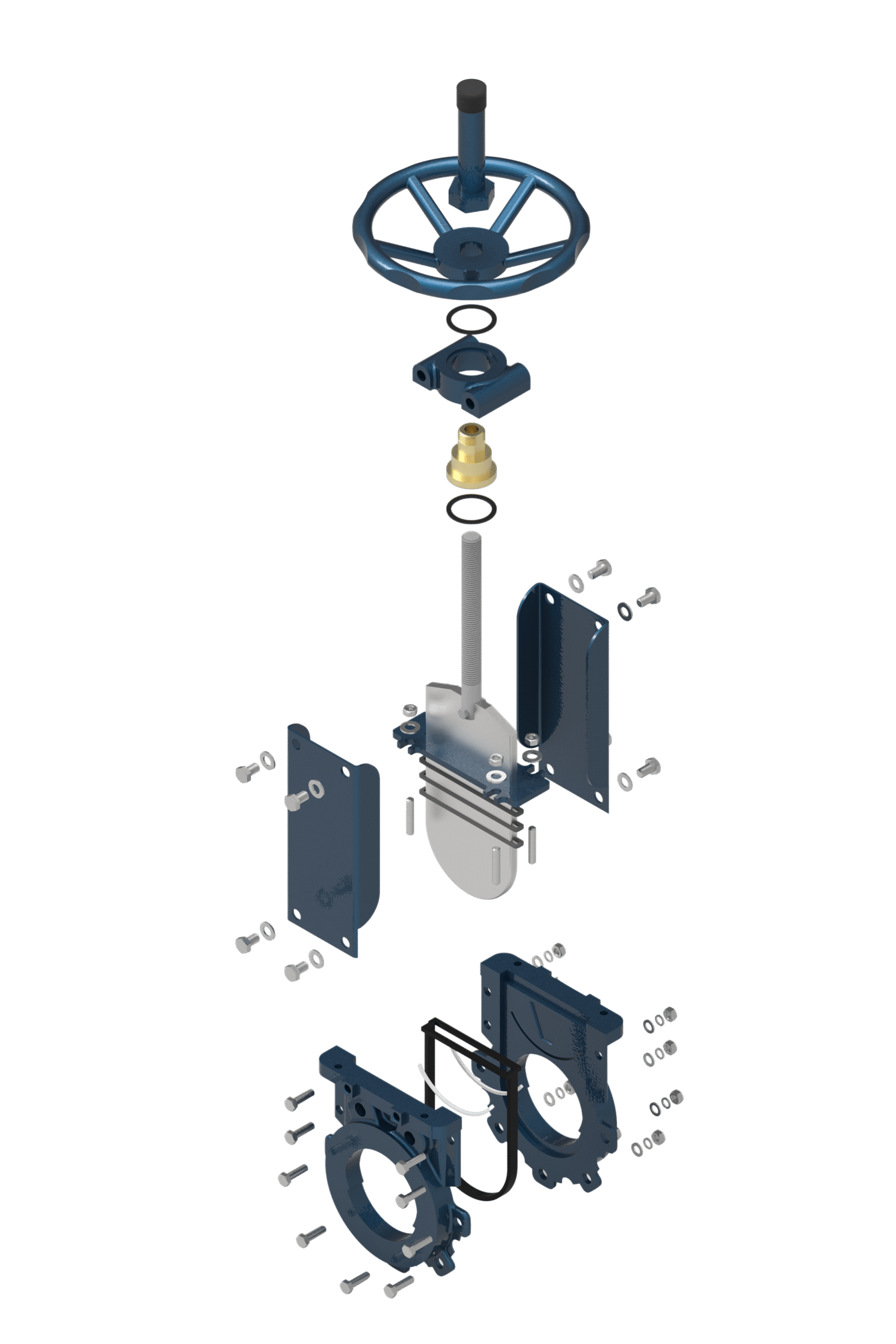

Konstrukcyjne cechy modelu:
- Uszczelnienie końcowe, dwustronna szczelność
- Rozbieralna, dwuczęściowa obudowa
- Szeroki wybór materiałów obudowy oraz materiałów uszczelniających
- Podczas otwierania zaworu uszczelnienie dopasowuje się do kształtu przekroju obudowy, co zapewnia pełną przepustowość zaworu bez obszarów zastoju
Medium robocze:
- Woda, para, kondensat
- Zasady (alkalia)
- Kwasy
- Zanieczyszczenia ścierne
- Gazy wysokotemperaturowe
- Produkty naftowe
Materiały wykonania korpusu:
🔹 Żeliwo sferoidalne
- EN-GJS-400-15 / GGG40
🔹 Stale węglowe
- A216 WCB (1.0619, GP240GH)
🔹 Stale nierdzewne (odporne na korozję)
- A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
- A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
- A351 CF3 (1.4306) / AISI 304L / A182 F304L
- A351 CF3M (1.4409) / AISI 316L (1.4404)
- AISI 316Ti (1.4571)
🔹Stale specjalne (stale duplex)
- Duplex 2205 (UNS S31803/S32205, 1.4462)
- Super Duplex 2507 (UNS S32750 / 1.4410)
Materiały wykonania siedziska:
- EPDM
- NBR
- FKM (Viton)
- Metal-to-metal
