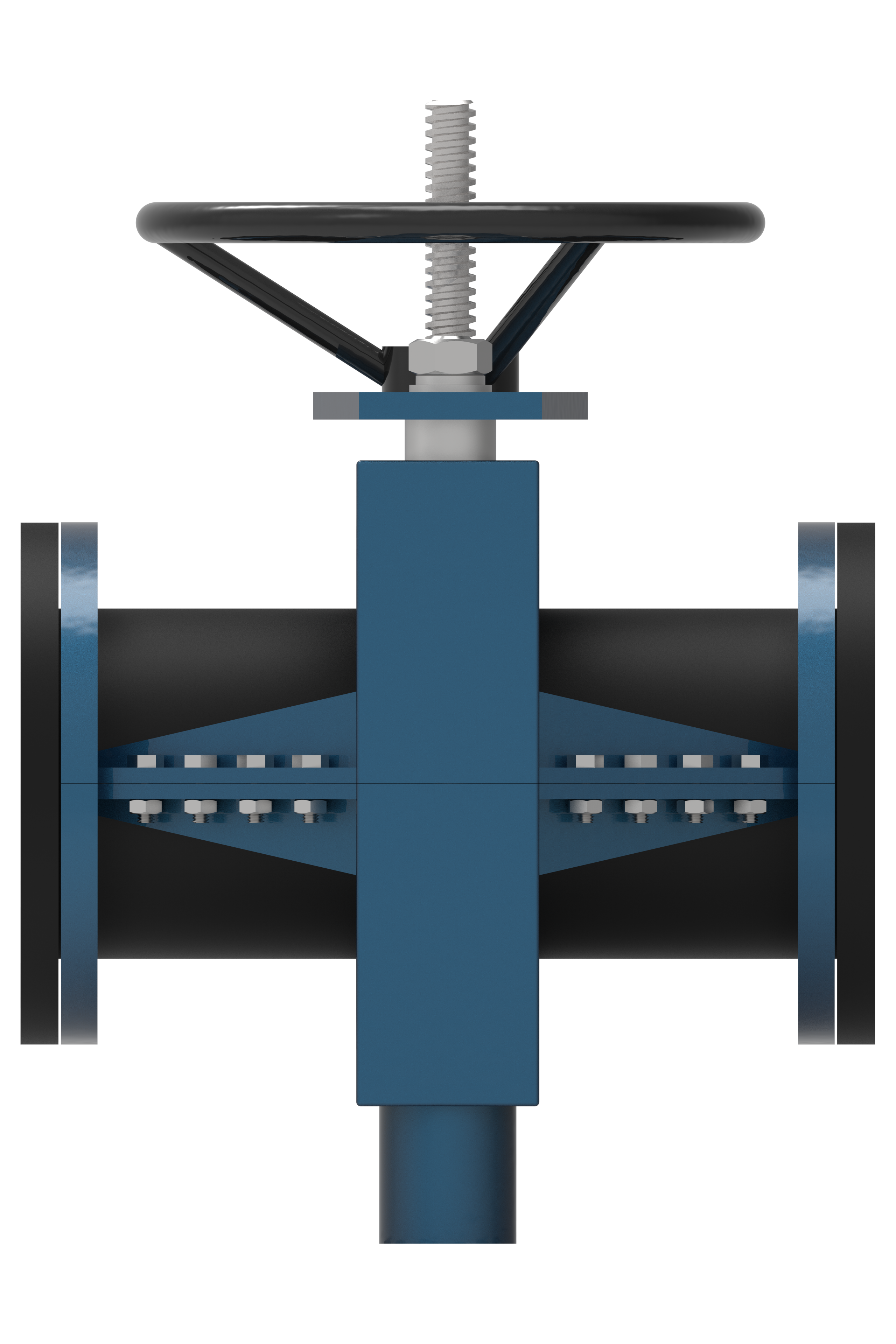

Zawór zaciskowy (otwarty) 206M
DN50-1200 PN10-16
Gwarancja
Pełny pakiet dokumentów
Dostawa
Specyfikacje techniczne
-
Średnica nominalna DN 50-1200 -
Ciśnienie nominalne PN10, PN16, PN25, PN40 -
Temperatura środowiska pracy -60 °C ... +200 °C -
Typ obudowy Otwarty -
Klasa szczelności «А» -
Pozycja montażowa Dowolna, z wyjątkiem napędu skierowanego do dołu -
Typy sterowania — ręczne: przekładnia — napęd: pneumatyczny, elektryczny -
Gwarancja okresu eksploatacji: 12 miesięcy -
Średni okres eksploatacji 6 000 cykli -
Gwarantowany okres eksploatacji Nie mniej niż 4000 cykli

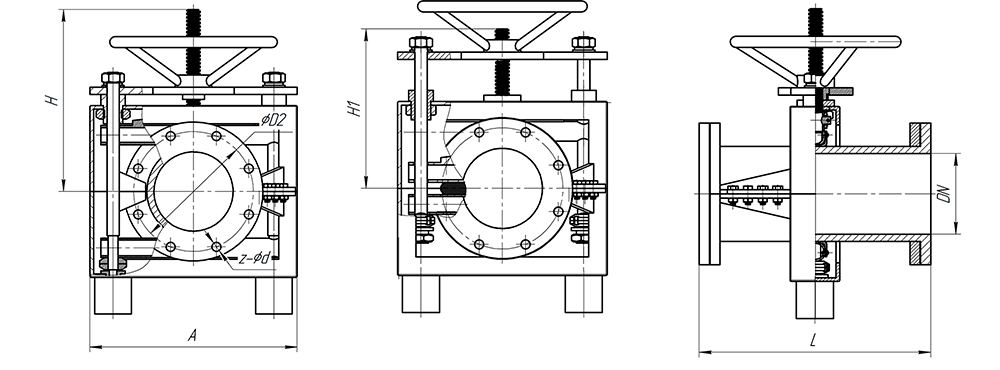

Rysunki techniczne i wymiary
Ciśnienie nominalne PN10

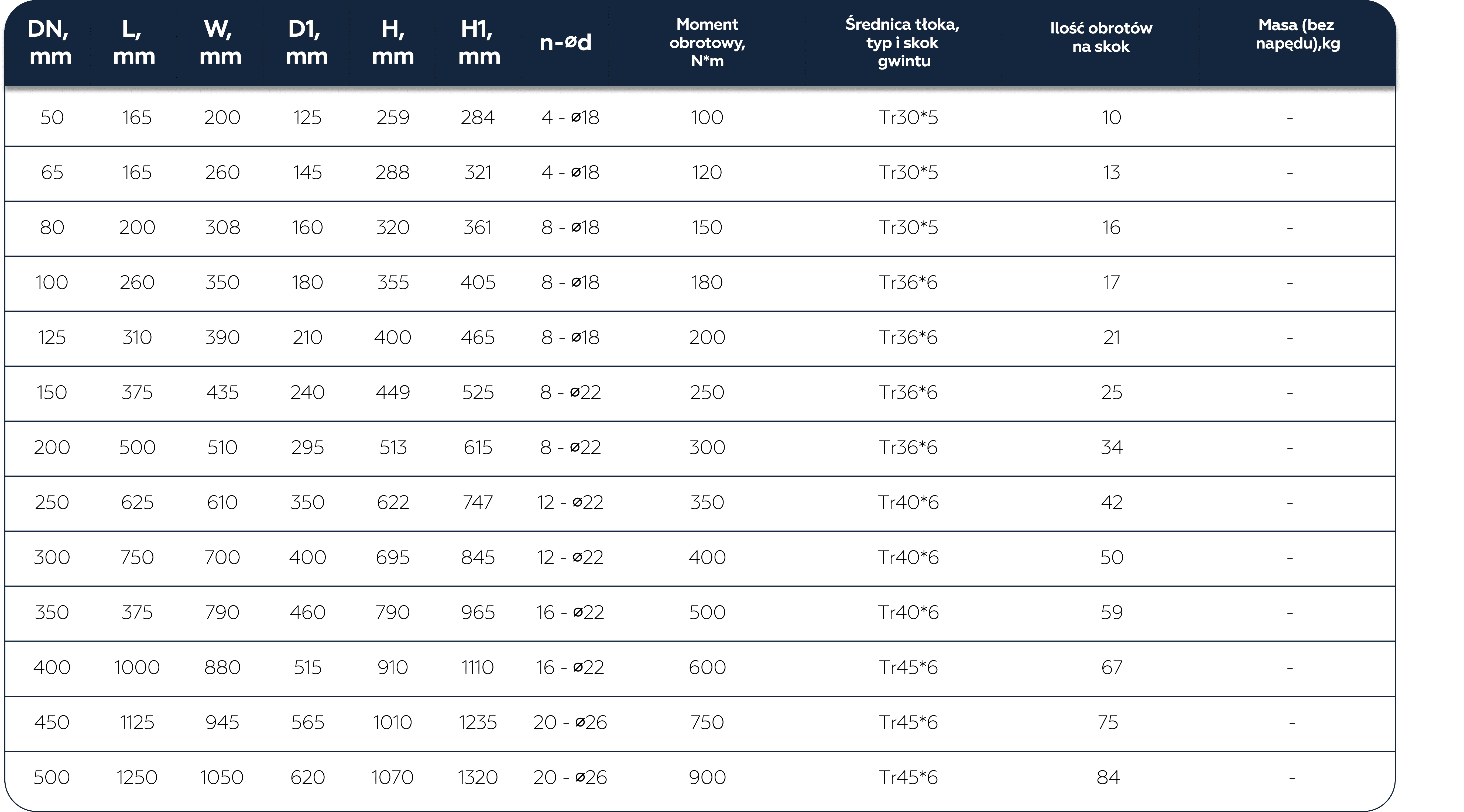

Tabela podstawowych wymiarów
Tabela podstawowych wymiarów
| DN | D, mm | D1, mm | L, mm | n-ød |
|---|---|---|---|---|
| 50 | 165 | 125 | 165 | 4-M18 |
| 65 | 185 | 145 | 165 | 8-M18 |
| 80 | 200 | 160 | 200 | 8-M18 |
| 100 | 220 | 180 | 250 | 8-M18 |
| 125 | 250 | 210 | 310 | 8-M18 |
| 150 | 285 | 240 | 375 | 8-M22 |
| 200 | 340 | 295 | 500 | 8-M22 |
| 250 | 395 | 350 | 625 | 12-M22 |
| 300 | 445 | 400 | 750 | 12-M22 |
| 350 | 505 | 460 | 875 | 16-M22 |
| 400 | 565 | 515 | 1000 | 16-M26 |
| 450 | 615 | 565 | 1125 | 20-M26 |
| 500 | 670 | 620 | 1250 | 20-M26 |
| 600 | 780 | 725 | 1500 | 20-M30 |

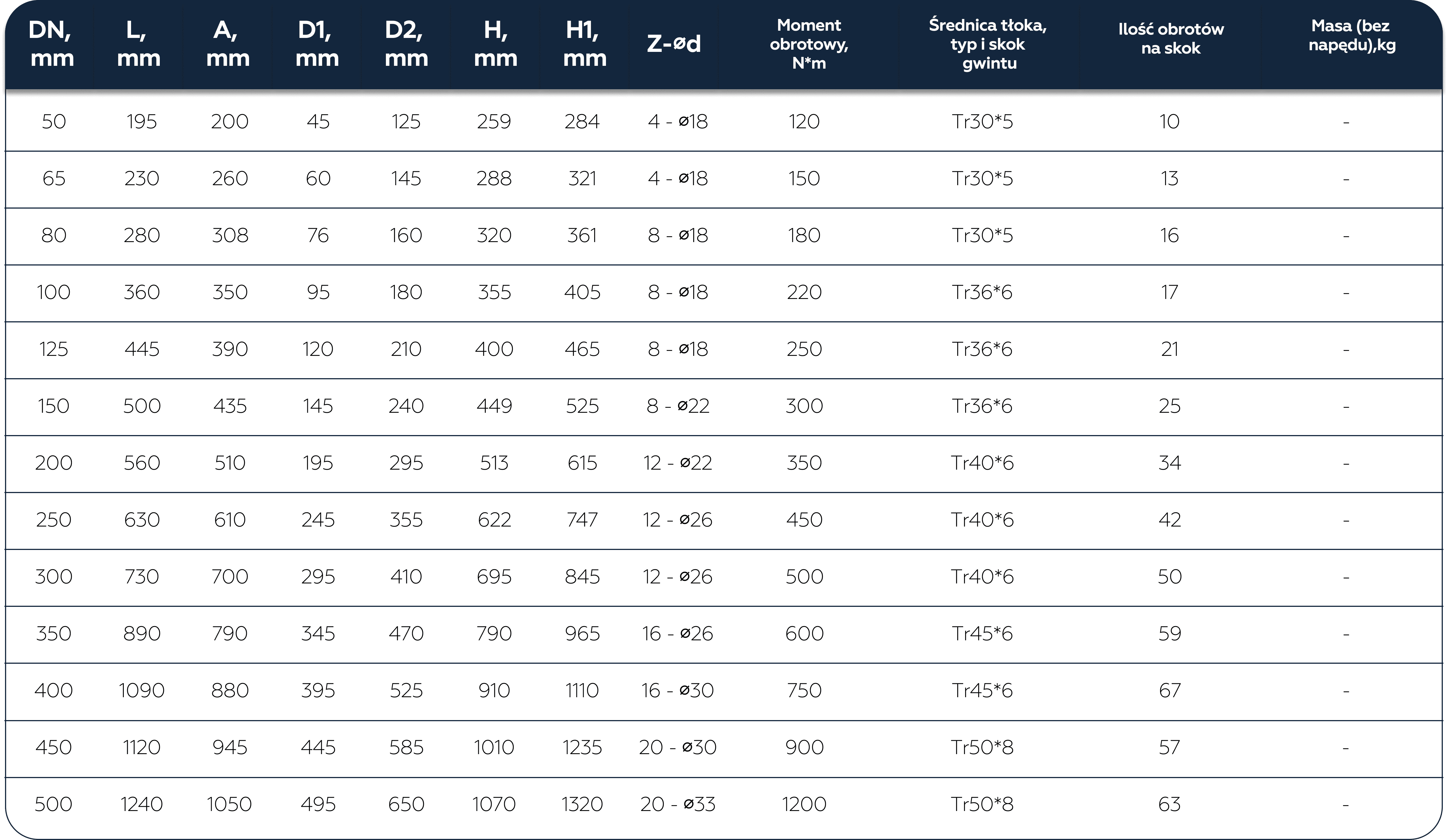

Wartości tabelaryczne dla średnic DN700–DN1200 oraz dla ciśnienia PN16 są dostępne na żądanie

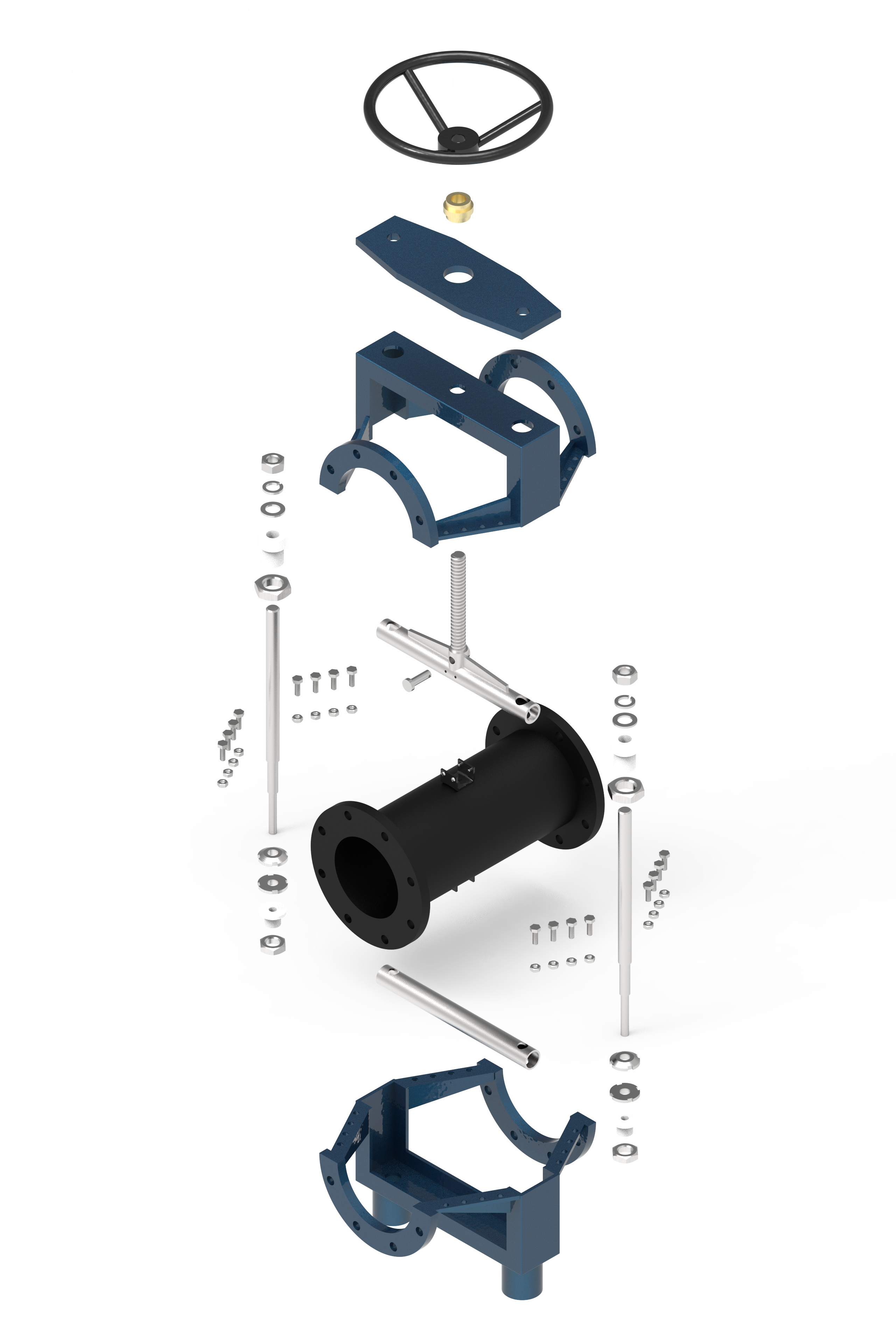

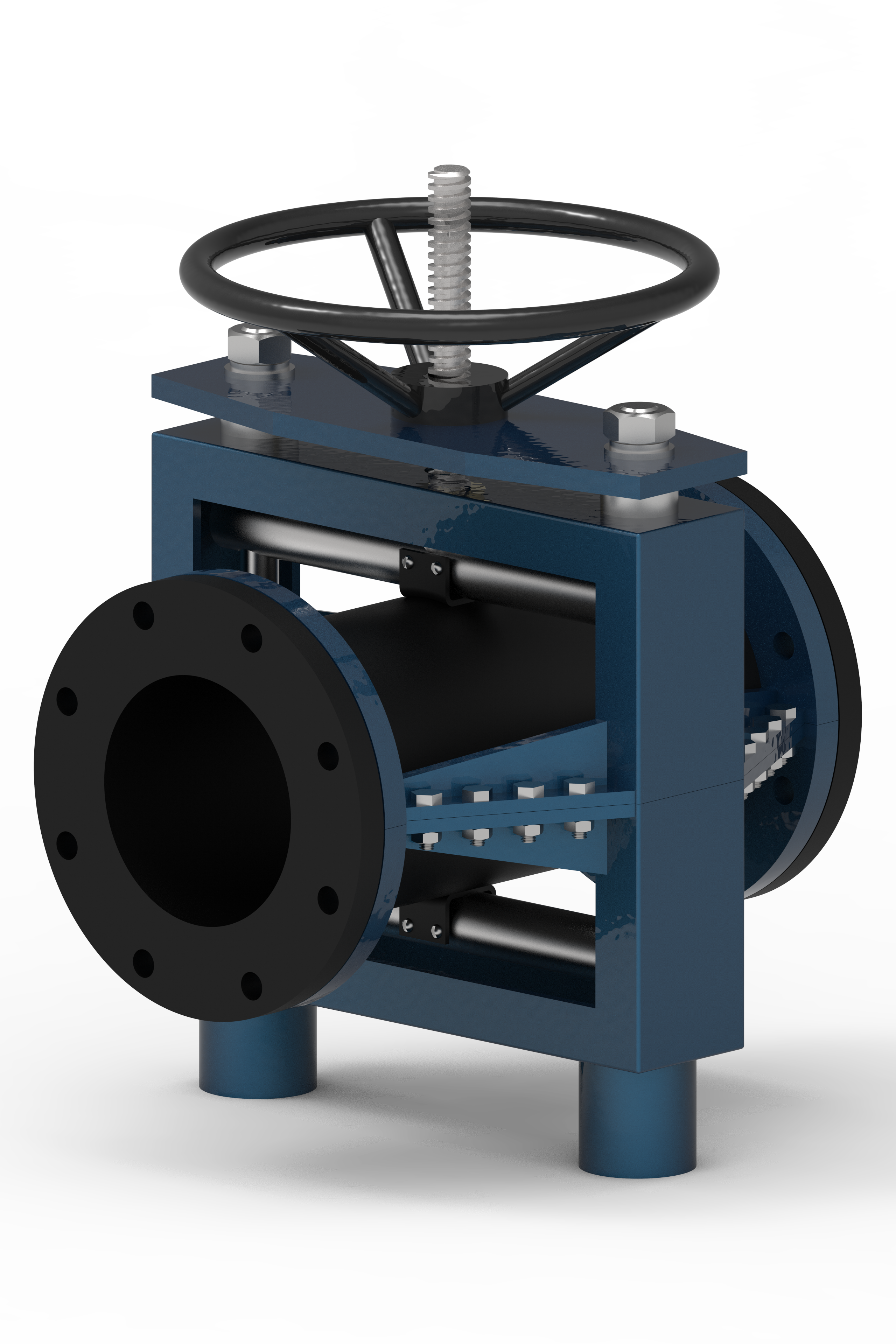

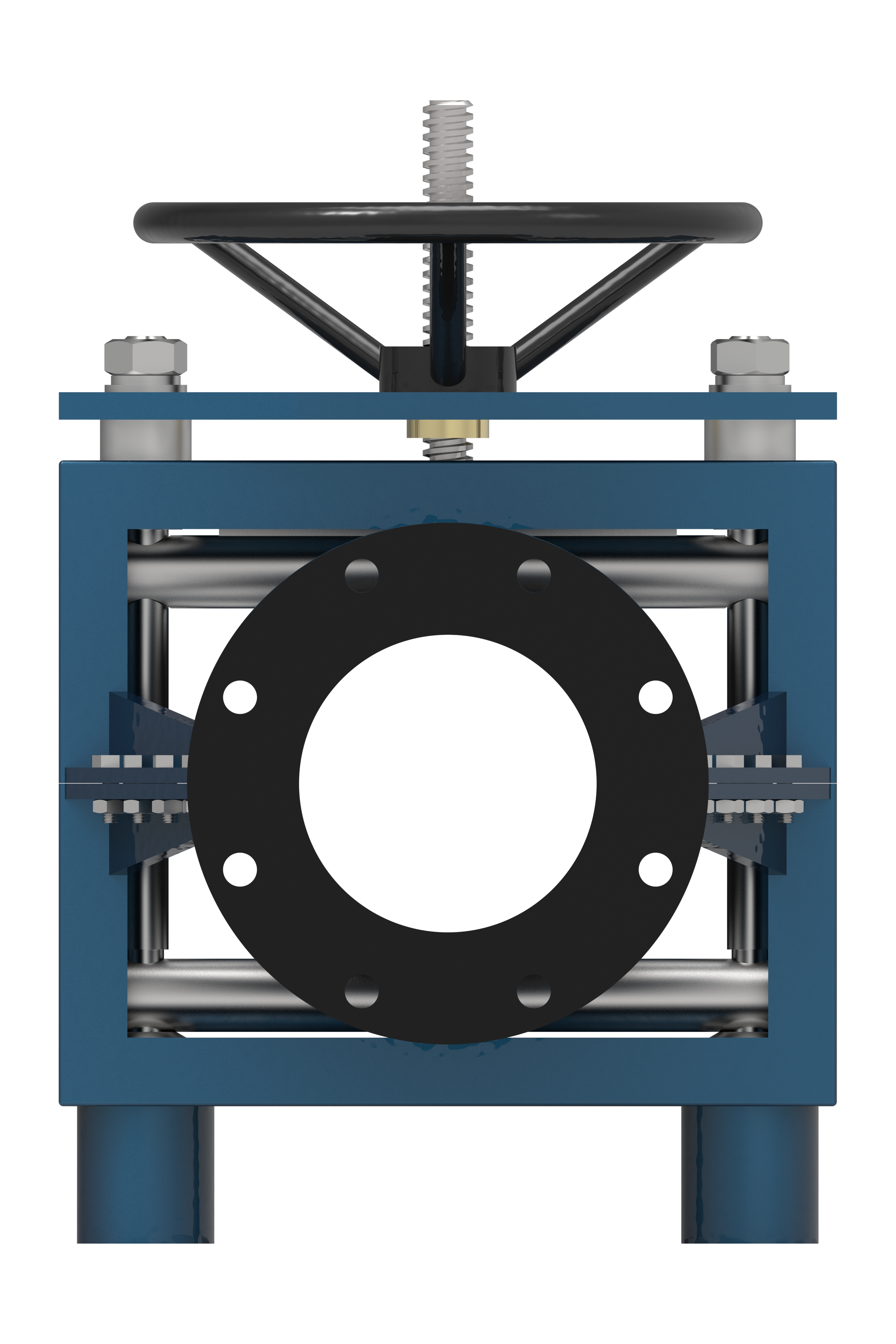

Opis produktu
- Rozbieralna obudowa
- Otwarty korpus
- Paski do rozciągania wkładki węża
- Dwustronne zaciskanie wkładki
- Szybka i łatwa wymiana wkładki
- Otwarty korpus
Polecany do zastosowań w zakładach:
- Przemysłu chemicznego (obróbka materiałów korozyjnych i ściernych, transport proszków, cząstek stałych, utylizacja odpadów technologicznych)
- Górnictwa i przetwarzanie surowców (szlamów z rud metali, zawiesin mineralnych, piasków kwarcowych, osadów z flotacji i odwadniania, materiałów ściernych i korozyjnych w procesach przetwórczych)
- Systemów oczyszczania ścieków (osadów i piasku, obsługa ścieków surowych, przemieszczanie zawiesin wapna i osadów węglowych)
- Przemysłu papierniczego i innych, gdzie występują media zawierające ciała stałe lub o właściwościach abrazyjnych
Polecany do zastosowań w zakładach:
- Przemysłu chemicznego (obróbka materiałów korozyjnych i ściernych, transport proszków, cząstek stałych, utylizacja odpadów technologicznych)
- Górnictwa i przetwarzanie surowców (szlamów z rud metali, zawiesin mineralnych, piasków kwarcowych, osadów z flotacji i odwadniania, materiałów ściernych i korozyjnych w procesach przetwórczych)
- Systemów oczyszczania ścieków (osadów i piasku, obsługa ścieków surowych, przemieszczanie zawiesin wapna i osadów węglowych)
- Przemysłu papierniczego i innych, gdzie występują media zawierające ciała stałe lub o właściwościach abrazyjnych
Medium robocze:
- Środowiska wysokościerne
- Środowiska chemicznie agresywne
- Zasady (alkalia)
- Kwasy
- Woda zawierająca cząstki ścierne
- Roztwory solne
- Węgiel
- Piasek
- Rozpuszczalniki polarne
- Oleje silikonowe
- Środowiska zawierające mazut, ropę naftową, benzynę
Materiały wykonania korpusu:
🔹 Żeliwo sferoidalne
- EN-GJS-400-15 / GGG40
🔹 Stale węglowe
- A216 WCB (1.0619, GP240GH)
🔹 Stale nierdzewne (odporne na korozję)
- A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
- A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
🔹Aluminum
Materiał wykonania elastycznego węża (wkładki gumowej):
| Materiał | Zakres temperatur | Właściwości / Zastosowanie |
|---|---|---|
| EPDM | -50 °C do +130 °C | Słabe kwasy i zasady, roztwory solne, woda z zanieczyszczeniami, piasek, lekko ścierne media |
| NR (Natural Rubber) | -40 °C do +80 °C | Wysokościerne media, woda z piaskiem, węgiel, szlamy |
| NBR (Kauczuk nitrylowy) | -40 °C do +120 °C | Media ścierne, zanieczyszczona woda, ropa, mazut, benzyna, oleje |
| CSM (Hypalon) | -40 °C do +130 °C | Media ścierne, chemicznie agresywne, woda z domieszkami |
| IIR (Butyl) | -50 °C do +130 °C | Ścierne media, rozpuszczalniki polarne, oleje silikonowe, woda z domieszkami |
| NR + Linatex | -40 °C do +85 °C | Bardzo odporna na ścieranie, słabe kwasy i zasady, roztwory soli, piasek, węgiel |
| SBR | -40 °C do +100 °C | Ścierne media, woda z domieszkami, glikole, acetony |
| FKM (Viton®) | -20 °C do +150 °C | Chemicznie agresywne media, rozpuszczalniki, wysokie temperatury, ścierne media |
