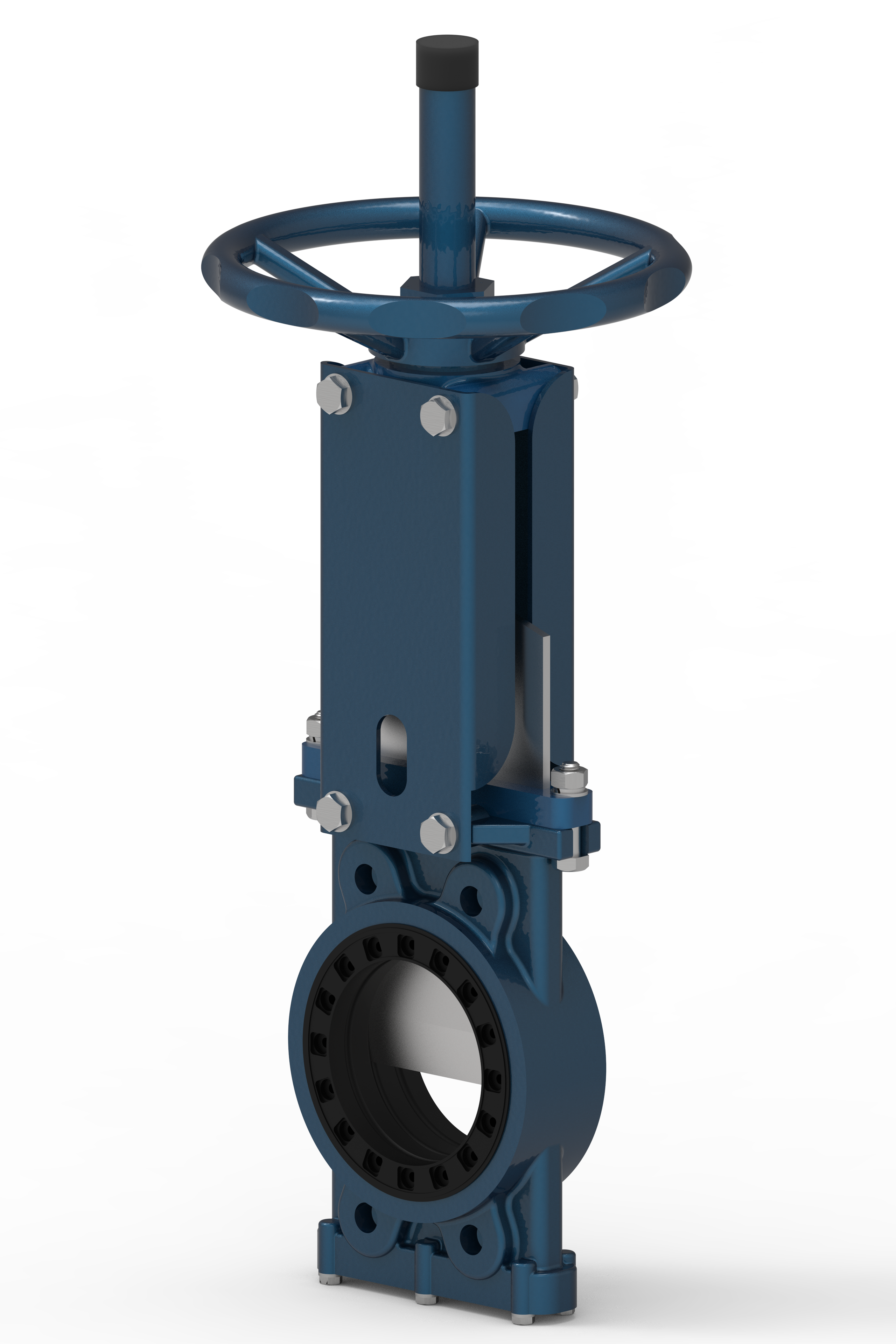

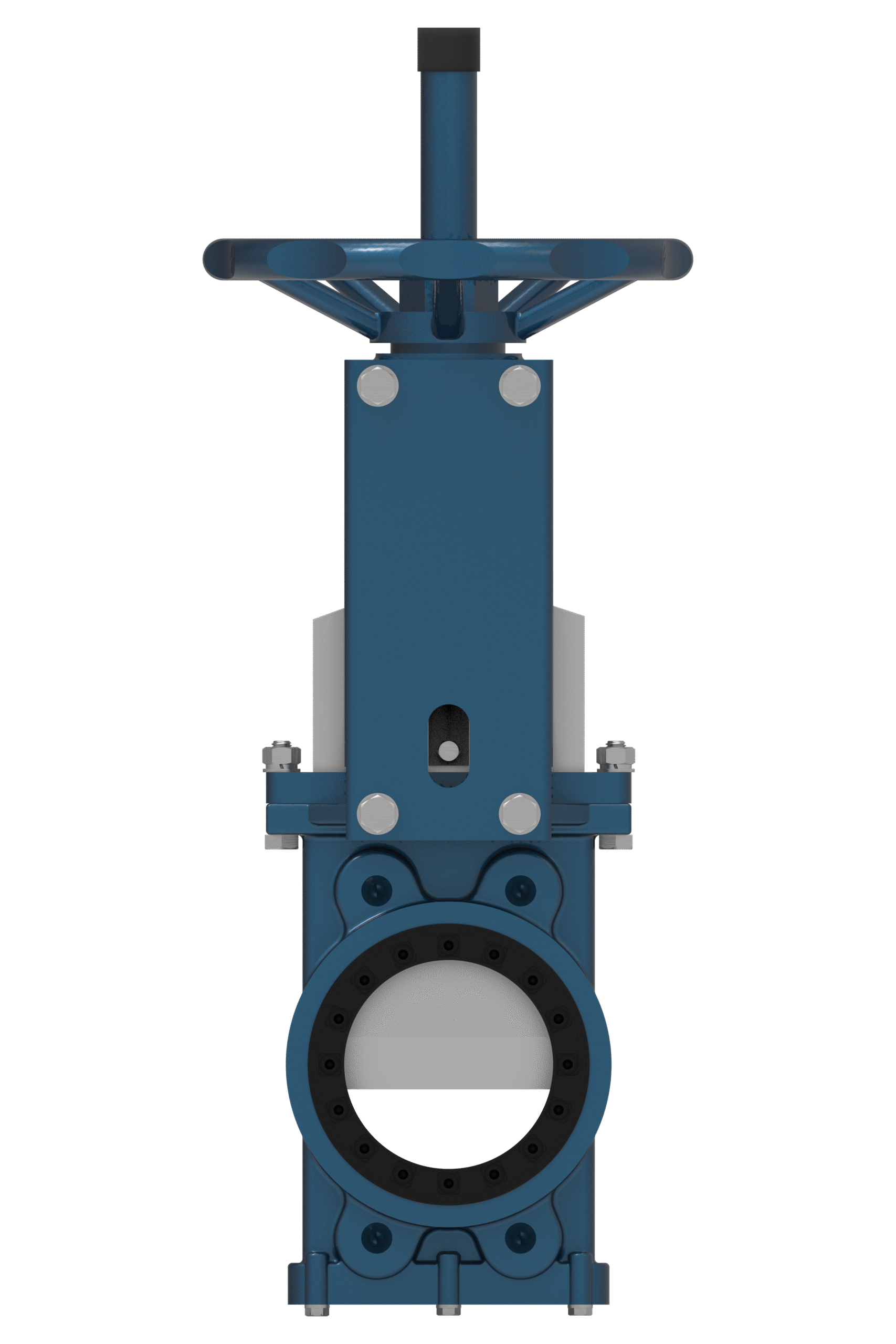

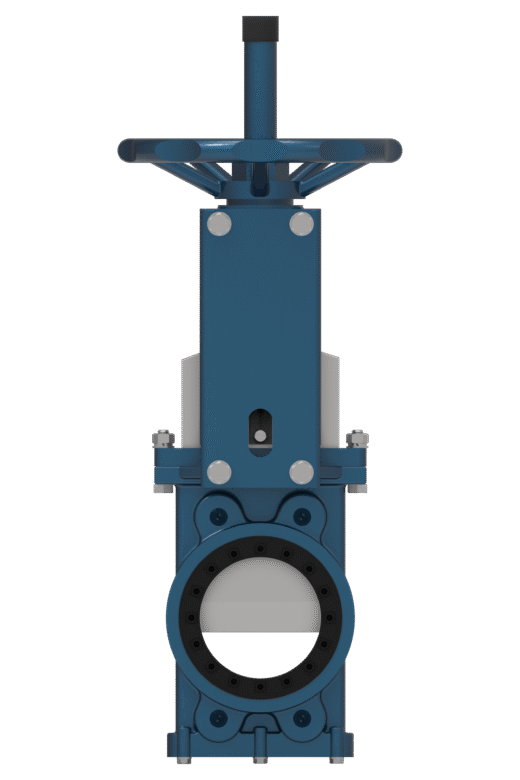

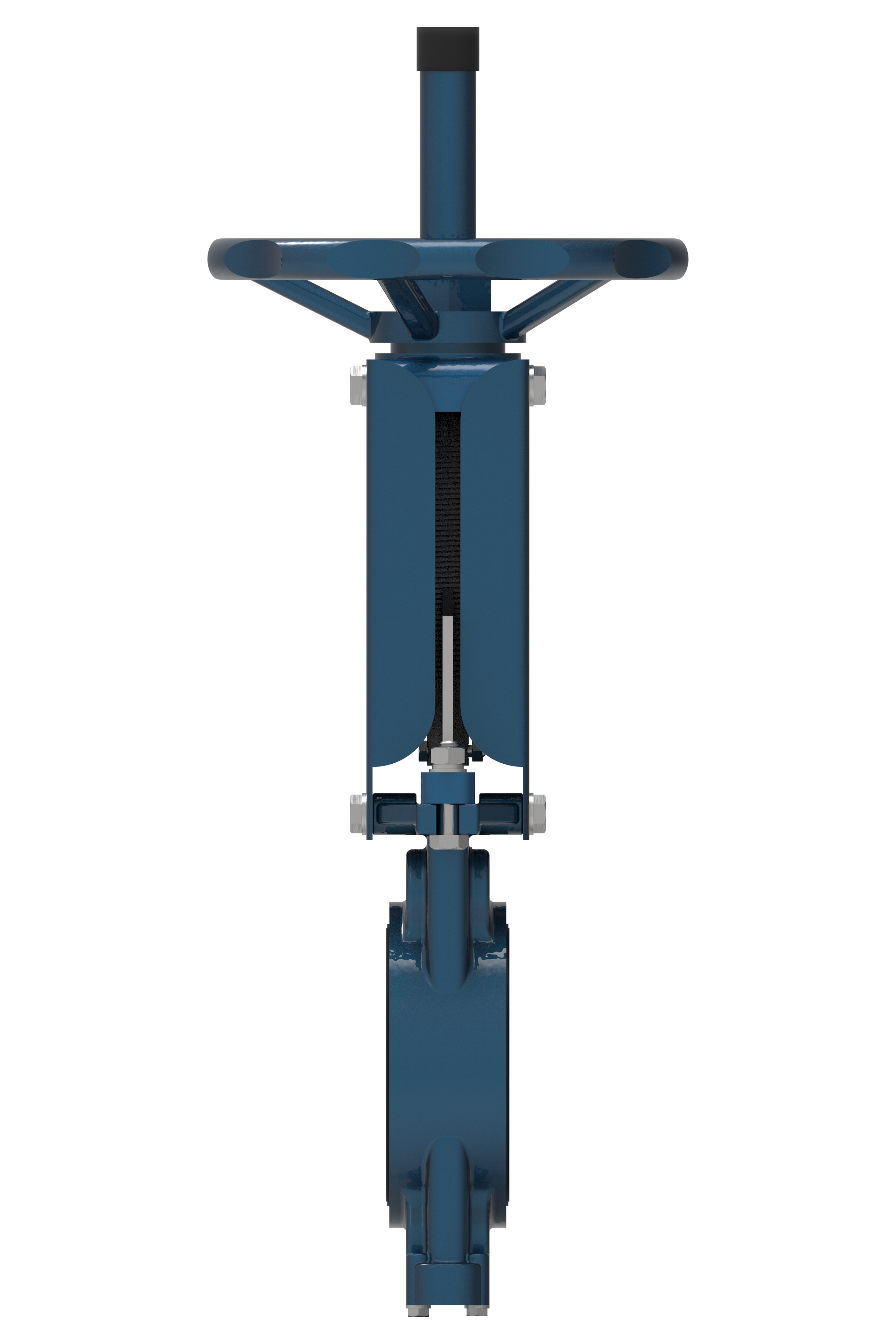

Messerschieber 106 – mit zwei Elastomer-Sitzringen
Technische Daten
Nenndurchmesser DN 50-800- Nenndruck PN10, PN16
- Mediumtemperatur -20 °C ... +200 °C
- Anschlussarten Wafer, Lug
- Dichtheitsklasse «А»
- Einbaulage Beliebig, außer mit nach unten gerichtetem Antrieb
- Betätigungsarten — manuell (Hebel) — manuell (Handrad)— manuell (Getriebe)— pneumatischer Antrieb — elektrischer Antrieb
- Garantiezeit 12 Monate
- Durchschnittliche Lebensdauer 2500 Zyklen
- Garantierte Lebensdauer Nicht weniger als 1000 Zyklen

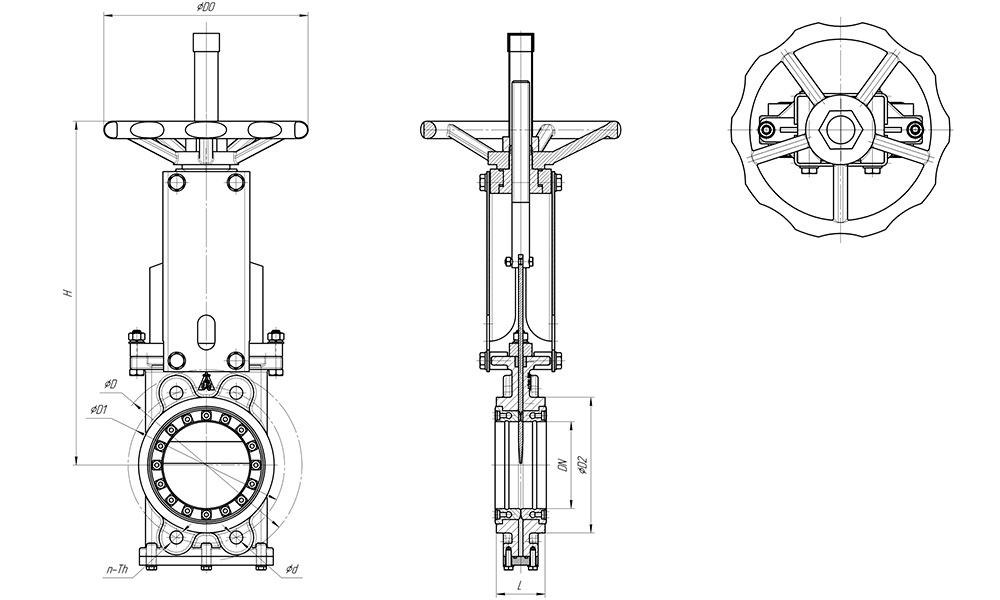

Technische Zeichnungen und Abmessungen

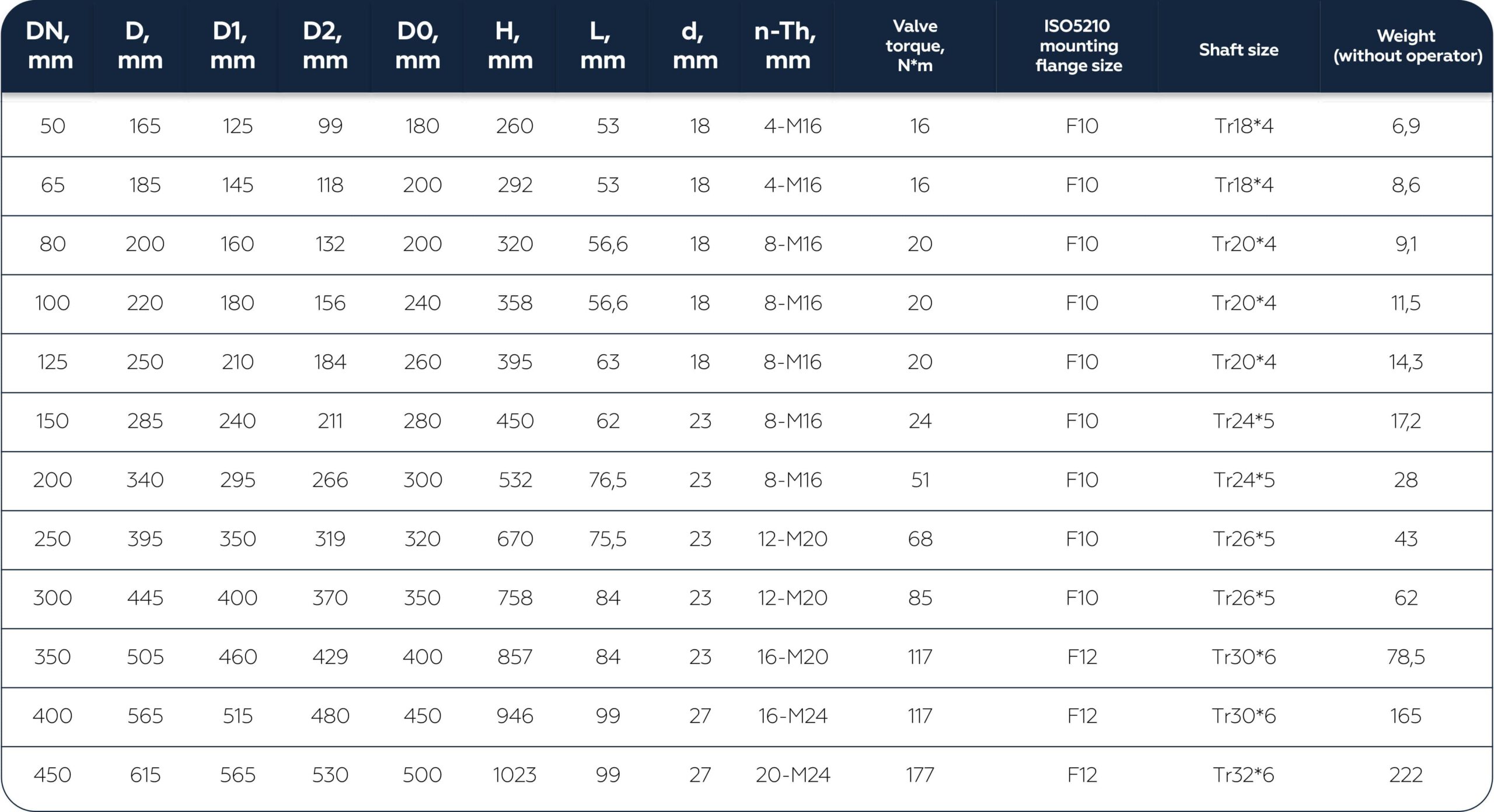

Tabelle der Hauptabmessungen
| DN | D, mm | D1, mm | D2, mm | L, mm | n-ød |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 99 | 53 | 4-M16 |
| 65 | 185 | 145 | 118 | 53 | 4-M16 / 8-M16 |
| 80 | 200 | 160 | 132 | 56 | 8-M16 |
| 100 | 220 | 180 | 156 | 56 | 8-M16 |
| 125 | 250 | 210 | 184 | 63 | 8-M16 |
| 150 | 285 | 240 | 211 | 62 | 8-M20 |
| 200 | 340 | 295 | 266 | 76 | 8-M20 |
| 250 | 395 | 350 | 319 | 75 | 12-M20 |
| 300 | 445 | 400 | 370 | 84 | 12-M20 |
| 350 | 505 | 460 | 429 | 84 | 16-M20 |
| 400 | 565 | 515 | 480 | 99 | 16-M24 |
| 450 | 615 | 565 | 530 | 99 | 20-M24 |
Tabellenwerte für die Nennweiten DN500–DN800 sowie für den Druck PN16 sind auf Anfrage erhältlich
Produktbeschreibung

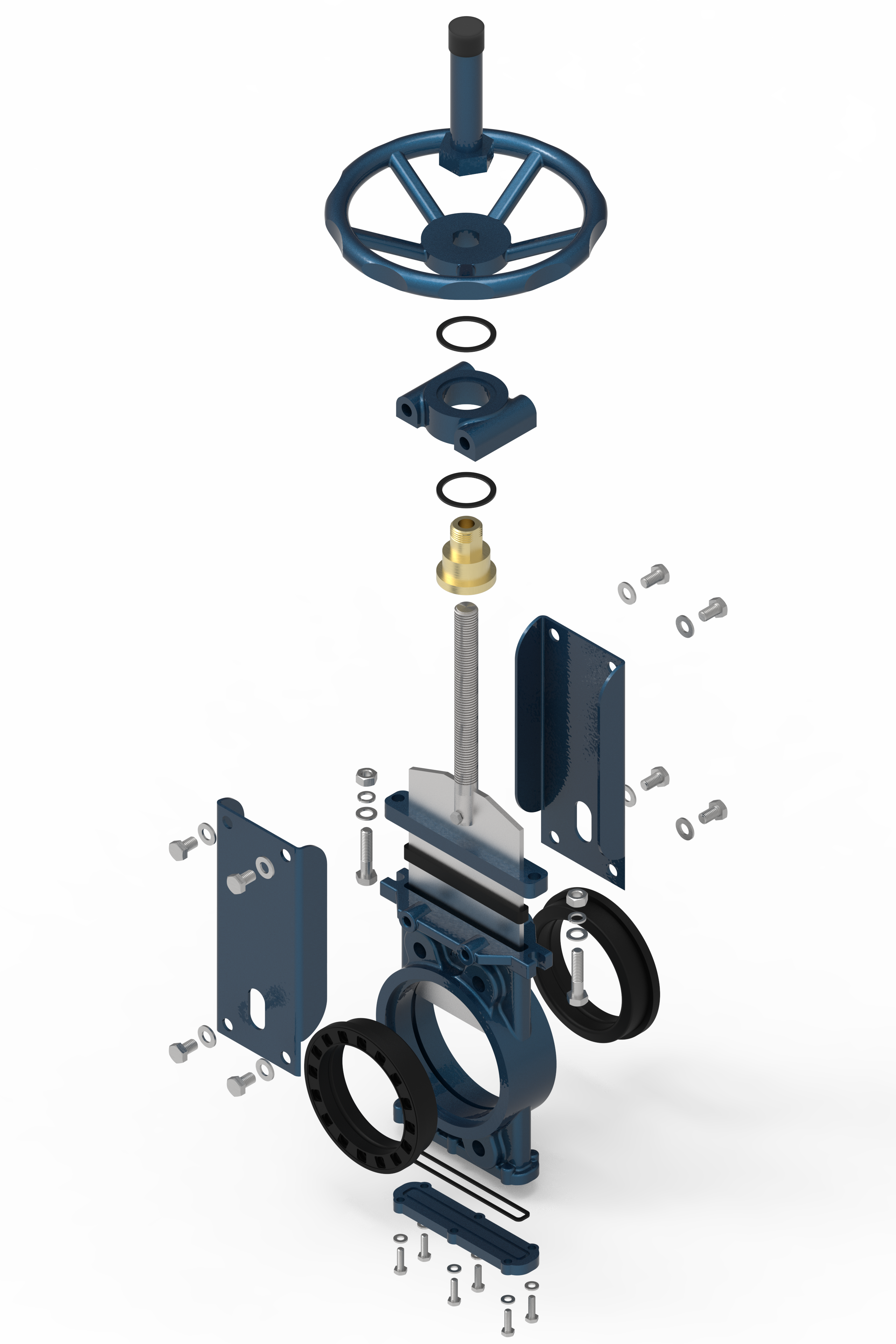

Der Messerschieber Modell 106 ist ein beidseitig dichtender Absperrschieber für Schlämme und andere Medien mit abrasiven Feststoffen. Sein Dichtsystem besteht aus zwei austauschbaren Elastomer-Sitzringen auf beiden Seiten der Schieberplatte. Als Gehäusewerkstoffe stehen Sphäroguss, Kohlenstoffstahl, Edelstahl und Duplex-Edelstahl zur Auswahl.
Bei vollständig geöffnetem Schieber liegen die Sitzringe aneinander an und bilden den Durchgang, während die Schieberplatte aus dem Strom zurückgezogen ist. Beim Schließen fährt die Platte zwischen die Ringe, die beide Seiten der Platte abdichten. In den unteren Gehäuseraum verdrängtes Material kann über die Spülkanäle im abnehmbaren Bodendeckel entfernt werden.
Verfügbare Ausführungen
- Nennweitenbereich: DN 50–800;
- Anschlüsse: Wafer oder Lug, mit Flanschbohrung PN10 oder PN16;
- Abdichtung: beidseitig, mit zwei austauschbaren Elastomer-Sitzringen;
- Gehäuse: einteilig oder zerlegbar zweiteilig, je nach Ausführung;
- Betätigung: Handrad, Getriebe, pneumatischer oder elektrischer Antrieb;
- Spindel: steigend oder nicht steigend, je nach Ausführung;
- Betriebstemperatur: abhängig von der gewählten Elastomermischung und den Betriebsbedingungen.
Konstruktionsmerkmale
- Zwei austauschbare Elastomer-Sitzringe für beidseitiges Absperren;
- Voller Durchgang bei vollständig zurückgezogener Schieberplatte;
- Der Kontakt der Sitzringe schützt das Gehäuse in voll geöffneter Stellung vor dem Prozessstrom;
- Die Bewegung der Schieberplatte hilft, anhaftendes Material von ihrer Oberfläche zu entfernen;
- Abnehmbarer Bodendeckel mit Spülkanälen zur Reinigung des unteren Gehäuseraums;
- Werkstoffe für Gehäuse, Schieberplatte und Sitz nach Abriebfestigkeit und Betriebsbedingungen gewählt.
Prozessmedien
Mineralschlämme, sandhaltiges Wasser, Klarschlamm und andere Flüssigkeiten mit abrasiven Partikeln. Mit geeigneter Elastomermischung und geeignetem Plattenwerkstoff können auch Öle, Mineralölprodukte und chemische Medien gefördert werden. Bei der Werkstoffauswahl werden Zusammensetzung des Mediums, Konzentration, Feststoffgehalt, Druck und Temperatur berücksichtigt.
Werkstoffoptionen
| Bauteil | Werkstoff | EN-Bezeichnung |
|---|---|---|
| Gehäuse | ||
| Sphäroguss | GGG40 | EN-GJS-400-15 |
| Stahlguss (Kohlenstoffstahl) | ASTM A216 WCB | GP240GH (1.0619) |
| Edelstahlguss | ASTM A351 CF8 / CF3 | 1.4308 / 1.4309 |
| Edelstahlguss | ASTM A351 CF8M / CF3M | 1.4408 / 1.4409 |
| Duplex / Superduplex | Für die Ausführung gewählte Gussgüte | Gemäß Spezifikation |
| Schieberplatte | ||
| Edelstahl | AISI 304 / 316 / 316L / 316Ti | 1.4301 / 1.4401 / 1.4404 / 1.4571 |
| Sitzringe | ||
| Elastomer / Polyurethan | NR / NBR / EPDM / FKM / PU | Je nach Medium gewählt |
Die Werkstoffe für Gehäuse, Schieberplatte und Sitzringe werden entsprechend den Betriebsbedingungen gewählt. Werkstoffkombination und Einsatzgrenzen sind im Datenblatt des Schiebers angegeben.
Auswahl des Sitzringwerkstoffs
| Werkstoff | Typische Anwendungen | Temperaturbereich laut Katalog |
|---|---|---|
| NR | Abrasive Schlämme auf Wasserbasis, Mineralsuspensionen und sandhaltiges Wasser | −20 °C bis +90 °C |
| NBR | Medien mit Mineralölen und verträglichen Mineralölprodukten | −20 °C bis +100 °C |
| EPDM | Medien auf Wasserbasis, Salzlösungen und verträgliche wässrige Chemikalien | −20 °C bis +130 °C |
| FKM | Ausgewählte Öle und chemische Medien, die Beständigkeit bei erhöhten Temperaturen erfordern | −20 °C bis +200 °C |
| PU | Ausgewählte abrasive Anwendungen, die verschleißfestes Polyurethan erfordern | Je nach spezifizierter Mischung |
Die Temperaturgrenzen hängen von Mischung, Medium und Betriebsbedingungen ab. Die Höchsttemperatur von +200 °C gilt für die spezifizierte FKM-Ausführung und nicht für jeden Sitzwerkstoff.

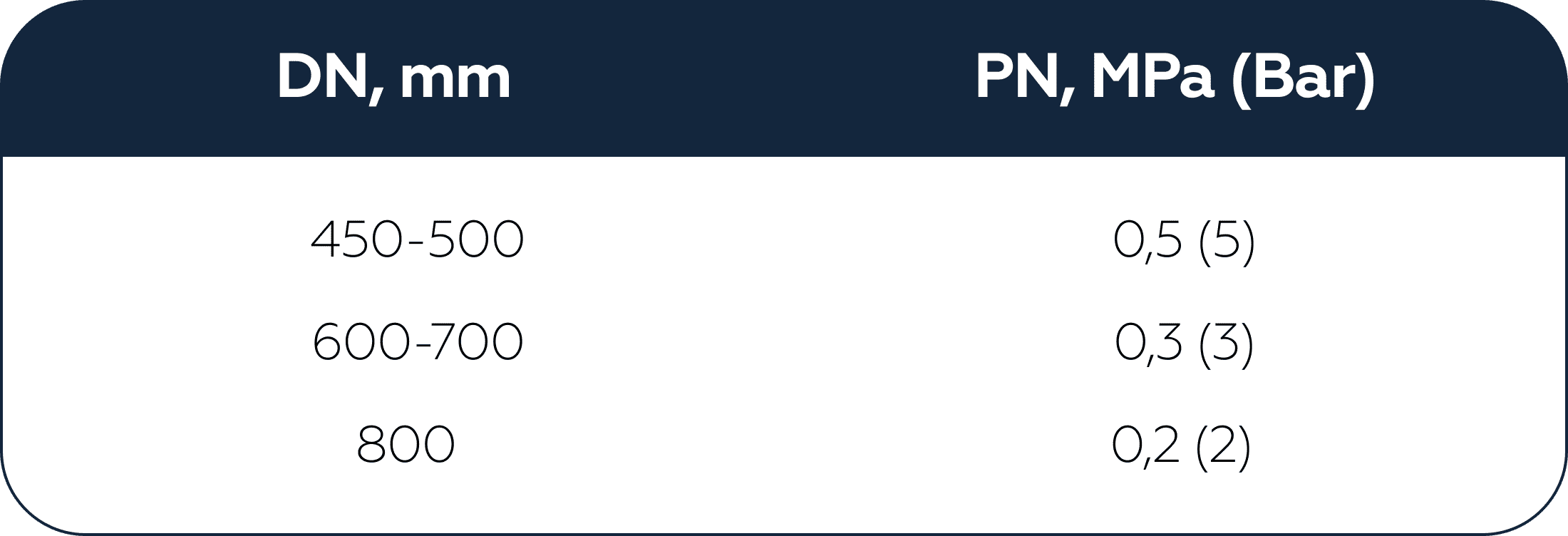

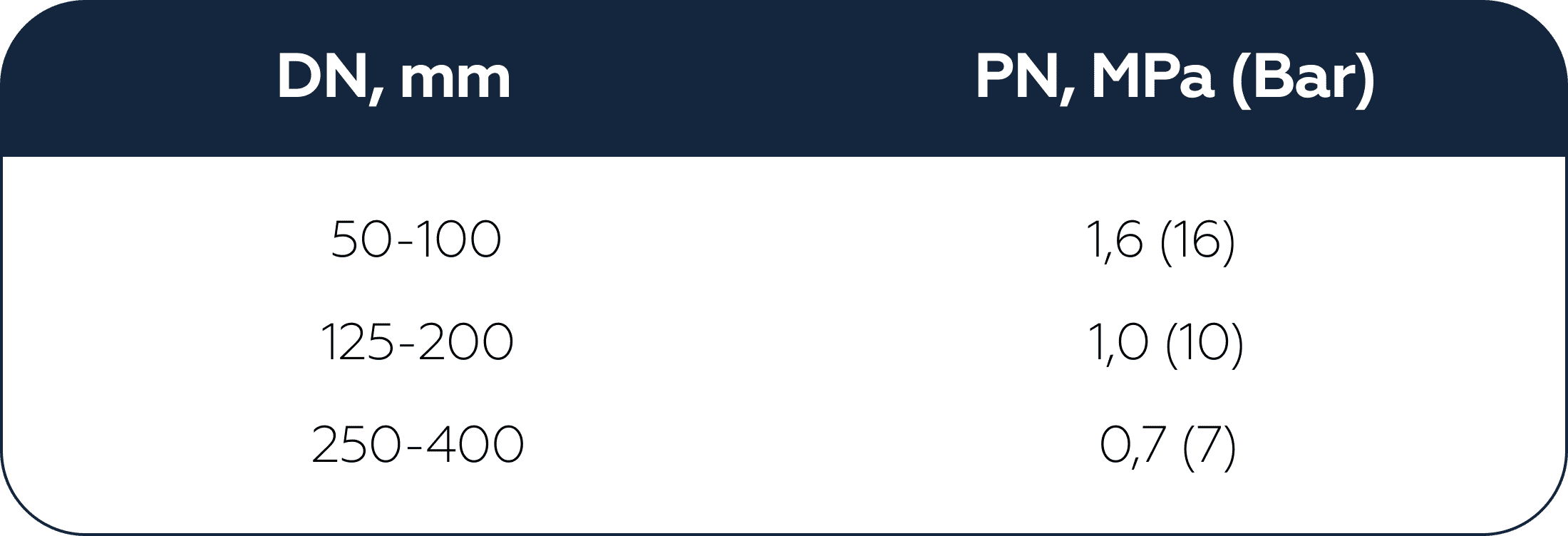

Maximaler Absperrdifferenzdruck
| Nennweite | Maximaler ΔP |
|---|---|
| DN 50–250 | 10 bar |
| DN 300–400 | 6 bar |
| DN 450 | 5 bar |
| DN 500–600 | 4 bar |
| DN 700–800 | Je nach gewählter Ausführung |
Die angegebenen Werte gelten für die Katalogausführung. Ausführungen für höheren Betriebsdruck oder höheren Absperrdifferenzdruck sind auf individuelle Anfrage erhältlich; die Einsatzgrenzen werden für die jeweilige Anwendung festgelegt.
Dichtheit und Prüfung
Die Ausführung mit Elastomersitz bietet beidseitiges Absperren. Der Katalog spezifiziert die Leckrate A nach ISO 5208, Prüfung nach EN 12266-1. Prüfbedingungen und Einsatzgrenzen sind im Datenblatt des Schiebers angegeben.
Auswahl des Schiebers
Senden Sie uns Ihre Spezifikation oder Anfrage mit Nennweite, Betriebsdruck, Absperrdifferenzdruck, Temperatur, Medium, Feststoffgehalt und Betätigungsart. Zondex wählt die geeigneten Werkstoffe für Gehäuse, Schieberplatte und Sitzringe aus und stellt Ihnen ein technisches Datenblatt sowie eine Maßzeichnung zur Verfügung.
