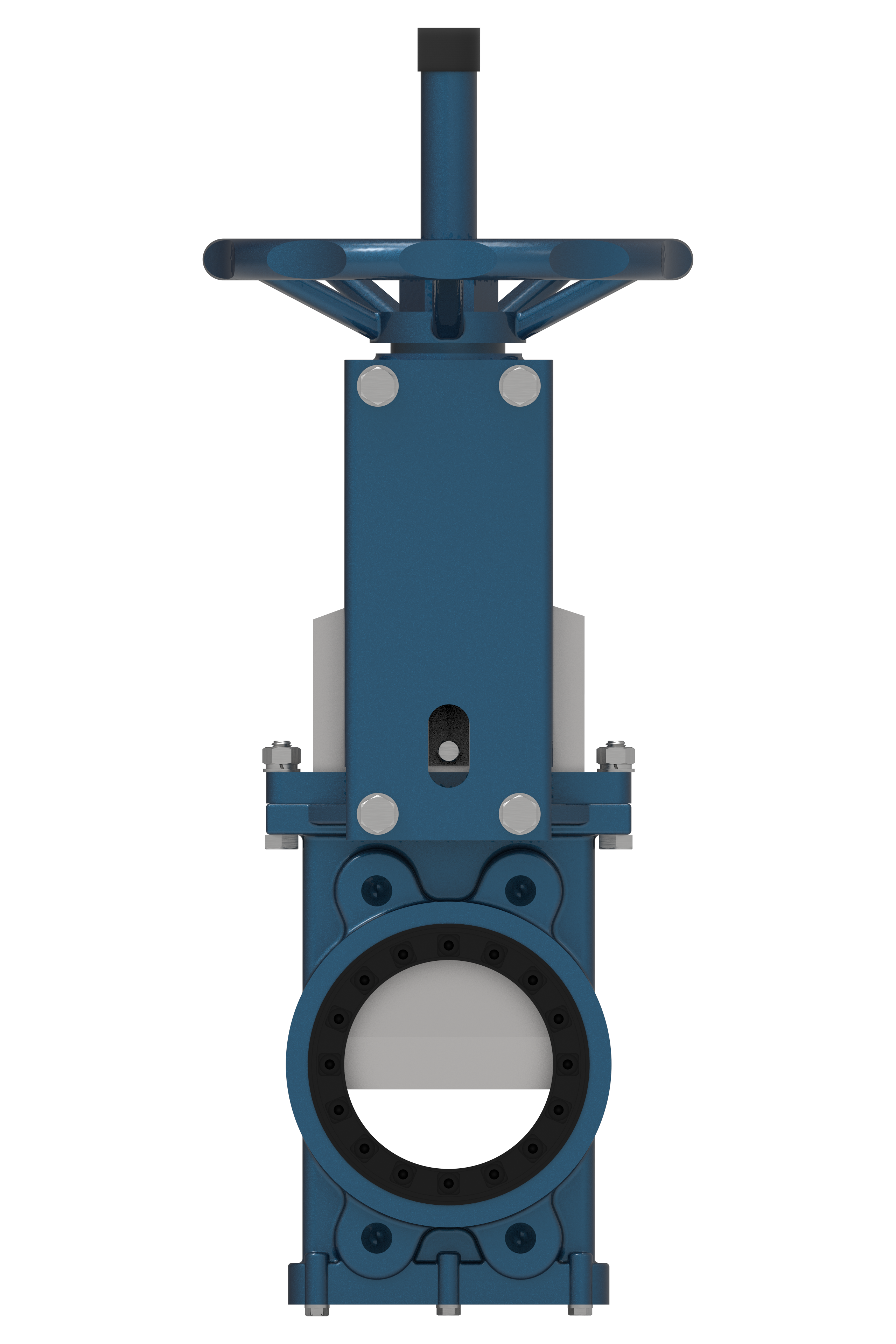

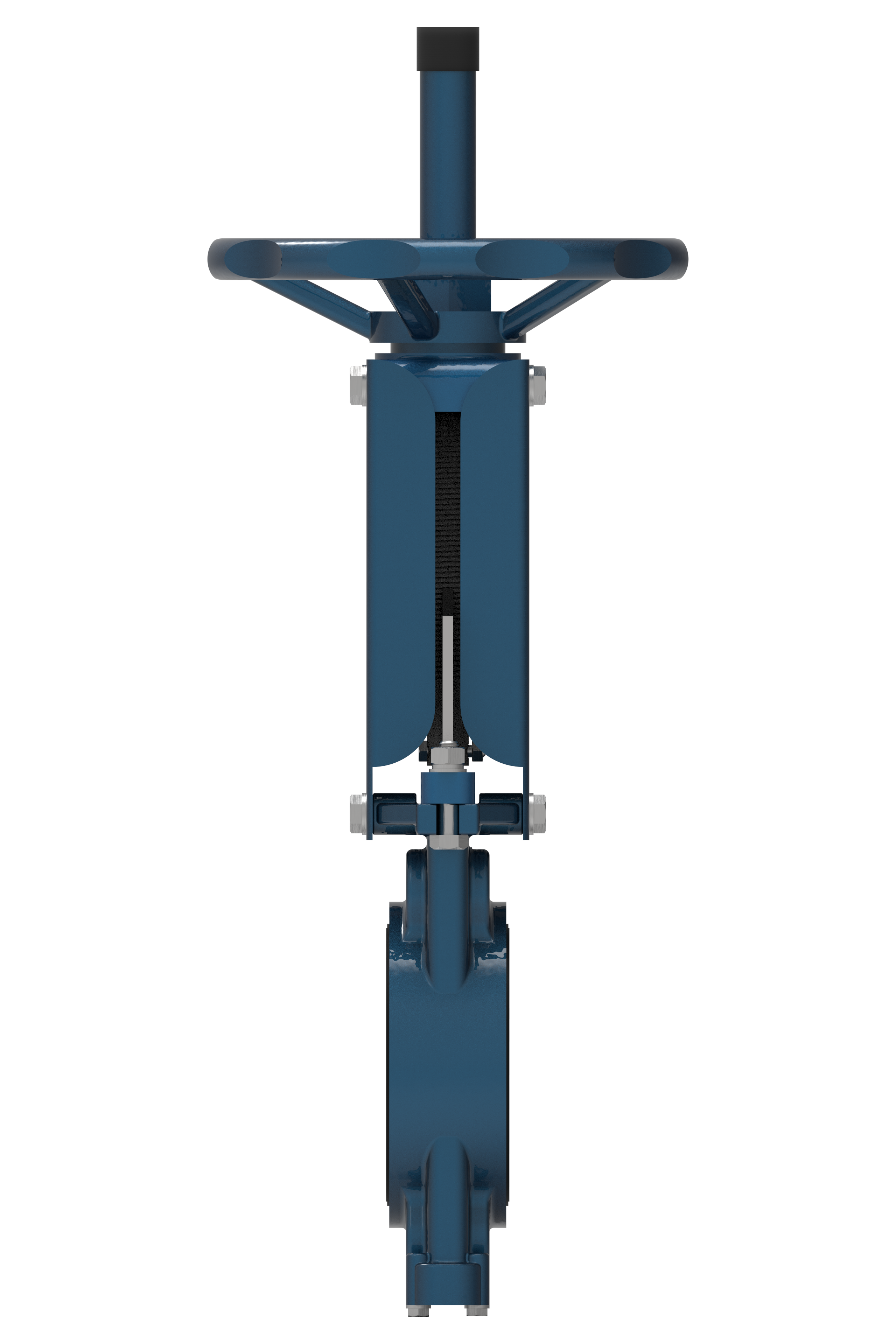

Valvola a ghigliottina 106 – doppio anello di sede elastomerico
Specifiche tecniche
Diametro nominale DN 50-800- Pressione nominale PN10, PN16
- Temperatura del fluido -20 °C ... +200 °C
- Tipi di connessione Wafer, lug
- Classe di tenuta «А»
- Posizione di montaggio Qualsiasi, tranne con l'attuatore rivolto verso il basso
- Tipi di azionamento — manuale (leva) — manuale (volantino)— manuale (riduttore)— attuatore pneumatico — attuatore elettrico
- Periodo di garanzia 12 mesi
- Vita utile media 2500 cicli
- Vita utile garantita Non meno di 1000 cicli
Disegni tecnici e dimensioni
Tabella delle dimensioni principali
| DN | D, mm | D1, mm | D2, mm | L, mm | n-ød |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 99 | 53 | 4-M16 |
| 65 | 185 | 145 | 118 | 53 | 4-M16 / 8-M16 |
| 80 | 200 | 160 | 132 | 56 | 8-M16 |
| 100 | 220 | 180 | 156 | 56 | 8-M16 |
| 125 | 250 | 210 | 184 | 63 | 8-M16 |
| 150 | 285 | 240 | 211 | 62 | 8-M20 |
| 200 | 340 | 295 | 266 | 76 | 8-M20 |
| 250 | 395 | 350 | 319 | 75 | 12-M20 |
| 300 | 445 | 400 | 370 | 84 | 12-M20 |
| 350 | 505 | 460 | 429 | 84 | 16-M20 |
| 400 | 565 | 515 | 480 | 99 | 16-M24 |
| 450 | 615 | 565 | 530 | 99 | 20-M24 |
I valori tabellari per i diametri DN500–DN800 e per la pressione PN16 sono disponibili su richiesta
Descrizione del prodotto
La valvola a ghigliottina modello 106 è una valvola di intercettazione bidirezionale per fanghi e altri fluidi contenenti solidi abrasivi. Il sistema di tenuta utilizza due anelli di sede elastomerici sostituibili, posizionati sui due lati della lama. Il corpo è disponibile in ghisa sferoidale, acciaio al carbonio, acciaio inossidabile e acciaio inossidabile duplex.
A valvola completamente aperta, gli anelli di sede si premono l’uno contro l’altro formando il passaggio di flusso, con la lama ritirata dal flusso. Durante la chiusura, la lama passa tra gli anelli, che fanno tenuta su entrambe le facce della lama. Il materiale spinto nella cavità inferiore del corpo può essere rimosso attraverso i canali di lavaggio del coperchio inferiore smontabile.
Configurazioni disponibili
- Gamma di diametri: DN 50–800;
- Connessioni: wafer o lug, con foratura flangia PN10 o PN16;
- Tenuta: bidirezionale, con due anelli di sede elastomerici sostituibili;
- Corpo: monoblocco o in due pezzi smontabile, a seconda della configurazione;
- Azionamento: volantino, riduttore, attuatore pneumatico o elettrico;
- Stelo: saliente o non saliente, a seconda della configurazione;
- Temperatura di esercizio: determinata dalla mescola elastomerica scelta e dalle condizioni di esercizio.
Caratteristiche costruttive
- Due anelli di sede elastomerici sostituibili per l’intercettazione bidirezionale;
- Passaggio a sezione piena con la lama completamente ritirata;
- Il contatto tra gli anelli di sede aiuta a proteggere il corpo dal flusso di processo in posizione di completa apertura;
- Il movimento della lama aiuta a rimuovere il materiale aderente alla sua superficie;
- Coperchio inferiore smontabile con canali di lavaggio per la pulizia della cavità inferiore del corpo;
- Materiali di corpo, lama e sede scelti per la resistenza all’abrasione e in base alle condizioni di esercizio.
Fluidi di processo
Fanghi minerali, acqua con sabbia, fanghi di depurazione e altri liquidi contenenti particelle abrasive. Con una mescola elastomerica e un materiale della lama adeguati è possibile gestire anche oli, prodotti petroliferi e fluidi chimici. La scelta dei materiali tiene conto della composizione del fluido, della concentrazione, del contenuto di solidi, della pressione e della temperatura.
Opzioni di materiale
| Componente | Materiale | Designazione EN |
|---|---|---|
| Corpo | ||
| Ghisa sferoidale | GGG40 | EN-GJS-400-15 |
| Acciaio al carbonio fuso | ASTM A216 WCB | GP240GH (1.0619) |
| Acciaio inossidabile fuso | ASTM A351 CF8 / CF3 | 1.4308 / 1.4309 |
| Acciaio inossidabile fuso | ASTM A351 CF8M / CF3M | 1.4408 / 1.4409 |
| Duplex / Superduplex | Grado di fusione scelto per la configurazione | Secondo specifica |
| Lama | ||
| Acciaio inossidabile | AISI 304 / 316 / 316L / 316Ti | 1.4301 / 1.4401 / 1.4404 / 1.4571 |
| Anelli di sede | ||
| Elastomero / poliuretano | NR / NBR / EPDM / FKM / PU | Scelto in base al fluido |
I materiali di corpo, lama e anelli di sede vengono scelti in base alle condizioni di esercizio. La combinazione di materiali e i limiti di funzionamento sono indicati nella scheda tecnica della valvola.
Scelta del materiale degli anelli di sede
| Materiale | Applicazioni tipiche | Campo di temperatura a catalogo |
|---|---|---|
| NR | Fanghi abrasivi a base acquosa, sospensioni minerali e acqua con sabbia | Da −20 °C a +90 °C |
| NBR | Fluidi contenenti oli minerali e prodotti petroliferi compatibili | Da −20 °C a +100 °C |
| EPDM | Fluidi a base acquosa, soluzioni saline e prodotti chimici acquosi compatibili | Da −20 °C a +130 °C |
| FKM | Determinati oli e fluidi chimici che richiedono resistenza a temperature elevate | Da −20 °C a +200 °C |
| PU | Determinati servizi abrasivi che richiedono poliuretano resistente all’usura | In base alla mescola specificata |
I limiti di temperatura dipendono dalla mescola, dal fluido e dalle condizioni di esercizio. La temperatura massima di +200 °C si applica alla configurazione specificata in FKM e non a tutti i materiali di sede.
Pressione differenziale massima di chiusura
| Diametro nominale | ΔP massima |
|---|---|
| DN 50–250 | 10 bar |
| DN 300–400 | 6 bar |
| DN 450 | 5 bar |
| DN 500–600 | 4 bar |
| DN 700–800 | In base alla configurazione scelta |
I valori indicati si riferiscono alla configurazione a catalogo. Su richiesta individuale sono disponibili versioni per pressioni di esercizio o pressioni differenziali di chiusura più elevate, con limiti di funzionamento specificati per l’applicazione.
Tenuta e prove
La configurazione con sede elastomerica garantisce l’intercettazione bidirezionale. Il catalogo specifica il tasso di perdita A secondo ISO 5208, con prove secondo EN 12266-1. Le condizioni di prova e i limiti di funzionamento sono indicati nella scheda tecnica della valvola.
Selezione della valvola
Inviate la vostra specifica o richiesta indicando diametro, pressione di esercizio, pressione differenziale di chiusura, temperatura, fluido, contenuto di solidi e tipo di azionamento richiesti. Zondex selezionerà i materiali adatti per corpo, lama e anelli di sede e fornirà la scheda tecnica e il disegno dimensionale.
