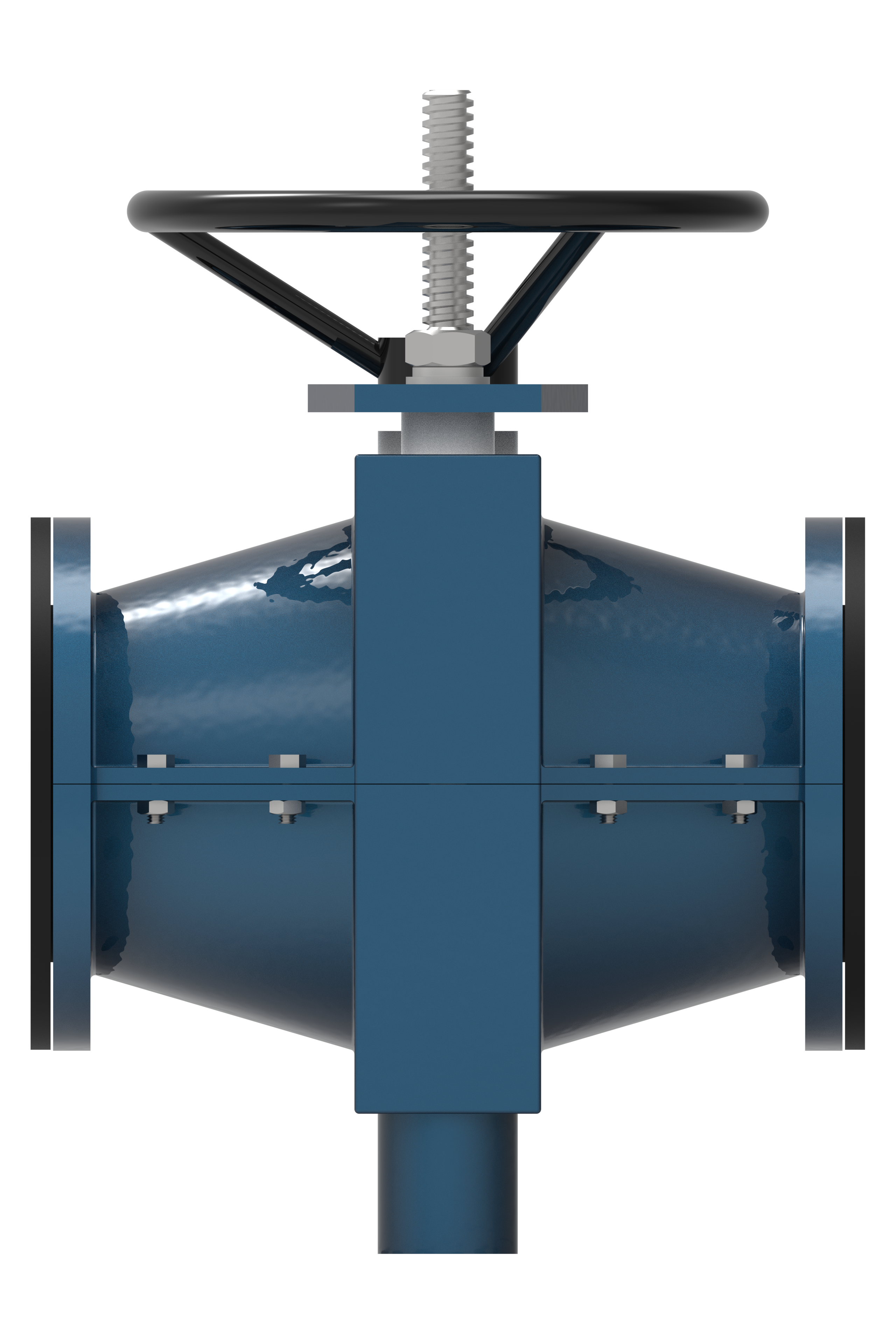

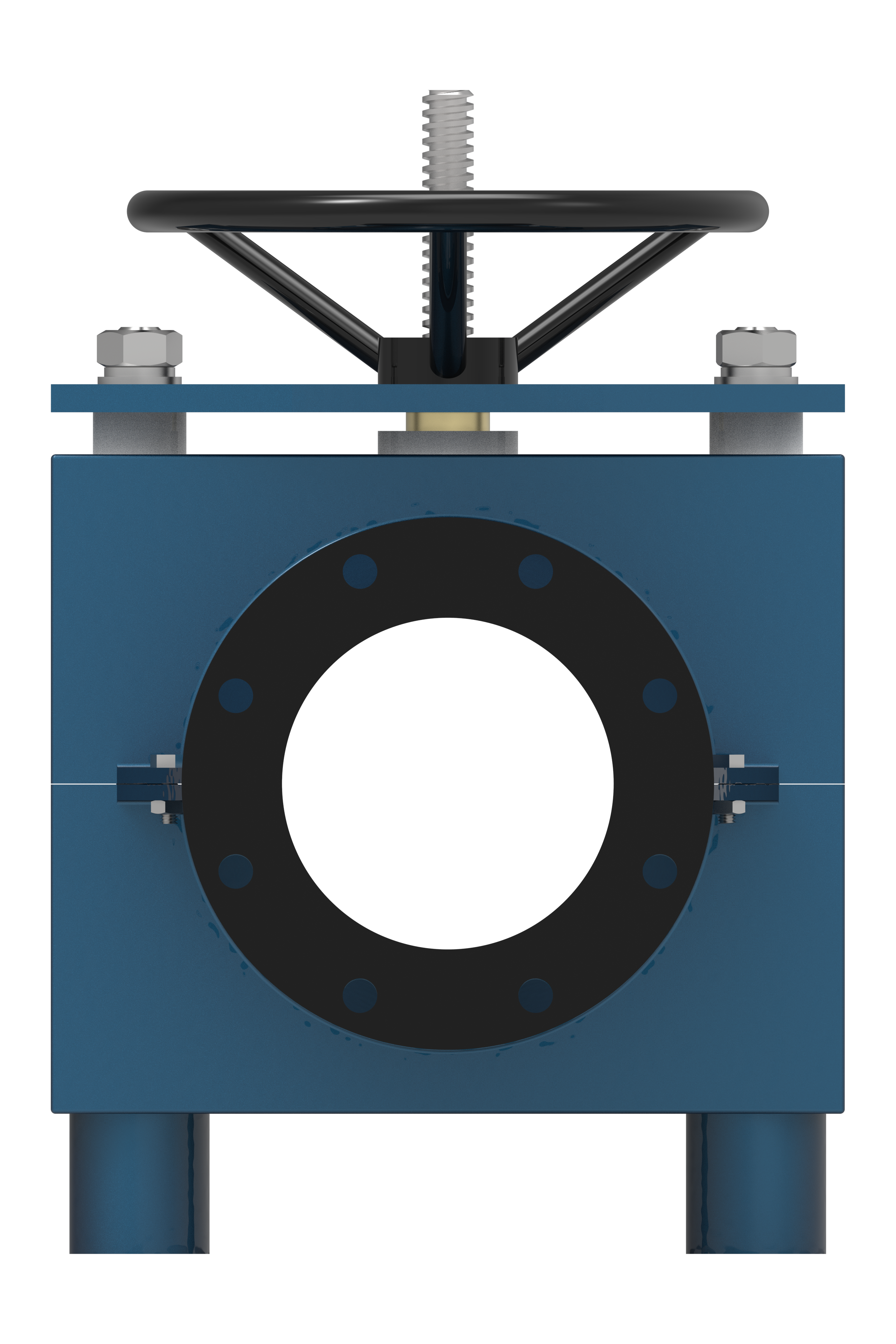

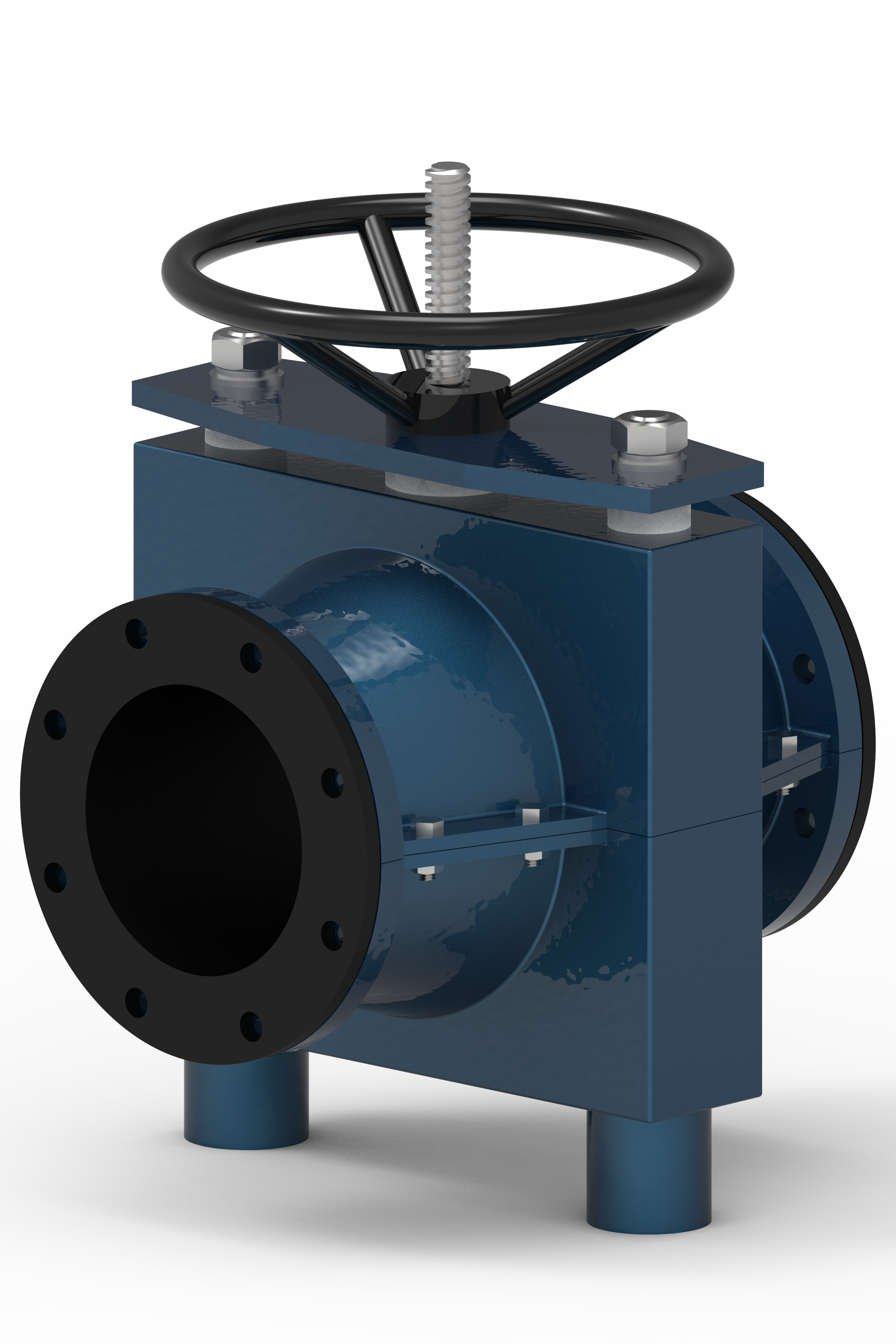

Valvola a manicotto 205M – corpo sigillato
Specifiche tecniche
Diametro nominale DN 50-1200- Pressione nominale PN10, PN16, PN25, PN40
- Temperatura del fluido -60 °C ... +200 °C
- Tipo di corpo Chiuso ermetico
- Classe di tenuta «А»
- Posizione di montaggio Qualsiasi, tranne con l'attuatore rivolto verso il basso
- Tipi di azionamento — manuale (leva) — manuale (volantino)— manuale (riduttore)— attuatore pneumatico — attuatore elettrico
- Periodo di garanzia 12 mesi
- Vita utile media 6 000 cicli
- Vita utile garantita Non meno di 4000 cicli

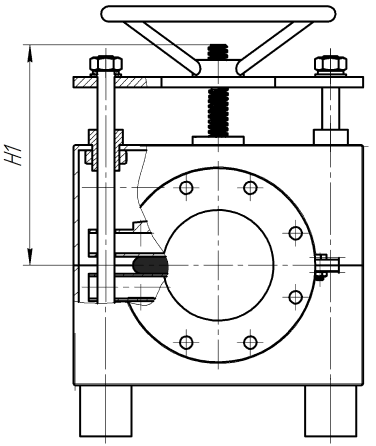

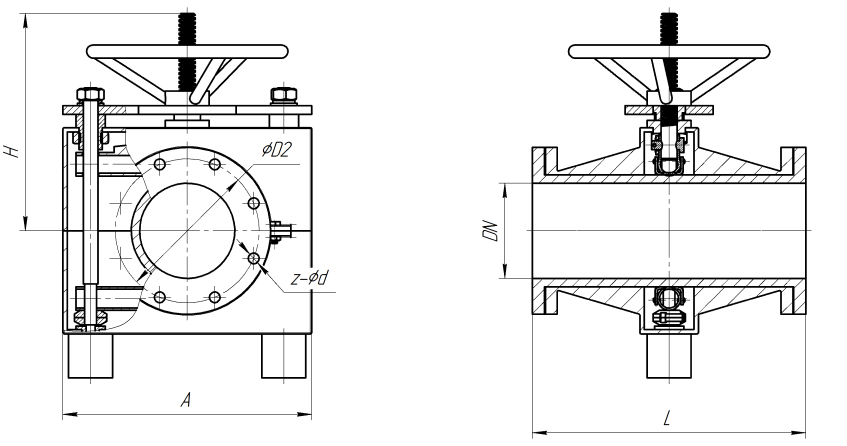

Disegni tecnici e dimensioni
Tabella delle dimensioni principali
| DN | D, mm | D1, mm | L, mm | n-ød |
|---|---|---|---|---|
| 50 | 165 | 125 | 165 | 4-M18 |
| 65 | 185 | 145 | 165 | 8-M18 |
| 80 | 200 | 160 | 200 | 8-M18 |
| 100 | 220 | 180 | 250 | 8-M18 |
| 125 | 250 | 210 | 310 | 8-M18 |
| 150 | 285 | 240 | 375 | 8-M22 |
| 200 | 340 | 295 | 500 | 8-M22 |
| 250 | 395 | 350 | 625 | 12-M22 |
| 300 | 445 | 400 | 750 | 12-M22 |
| 350 | 505 | 460 | 875 | 16-M22 |
| 400 | 565 | 515 | 1000 | 16-M26 |
| 450 | 615 | 565 | 1125 | 20-M26 |
| 500 | 670 | 620 | 1250 | 20-M26 |
| 600 | 780 | 725 | 1500 | 20-M30 |
I valori tabellari per i diametri DN700–DN1200 e per la pressione PN16 sono disponibili su richiesta
Descrizione del prodotto
La valvola a manicotto modello 205M è progettata per l’intercettazione e la regolazione del flusso in applicazioni con fanghi abrasivi, fanghi di depurazione, polveri e altri fluidi contenenti solidi. Il corpo sigillato in due pezzi alloggia un manicotto elastomerico sostituibile e un meccanismo che comprime il manicotto da entrambi i lati.
Il manicotto forma il passaggio di flusso e separa il fluido di processo dal corpo della valvola durante il normale esercizio. L’involucro sigillato fornisce una barriera di contenimento aggiuntiva in caso di rottura del manicotto, entro i limiti specificati per la costruzione scelta. Il materiale del manicotto, il suo rinforzo e l’azionamento vengono scelti in base alle condizioni di esercizio.
Configurazioni disponibili
- Diametri: DN 50–1200;
- Pressioni nominali: PN 10, PN 16, PN 25 e PN 40;
- Costruzione del corpo: sigillato in due pezzi;
- Passaggio di flusso: a sezione piena in posizione di completa apertura;
- Connessioni: flangiate, con dimensioni di collegamento EN o ASME secondo specifica;
- Funzione: intercettazione aperto/chiuso o regolazione, a seconda della configurazione scelta;
- Azionamento: manuale, pneumatico o elettrico.
La disponibilità di ogni combinazione di diametro, pressione nominale, materiale del manicotto e attuatore dipende dalla configurazione scelta. La foratura delle flange e le dimensioni di collegamento sono specificate per ogni installazione; una connessione a flangia ASME non determina da sola la pressione nominale della valvola.
Caratteristiche costruttive e vantaggi
| Caratteristica | Vantaggio |
|---|---|
| Involucro sigillato | Fornisce una barriera di contenimento aggiuntiva attorno al manicotto. La pressione ammissibile dell’involucro e i requisiti di contenimento sono definiti per la configurazione ordinata. |
| Manicotto elastomerico sostituibile | Consente di sostituire il componente usurato a contatto con il fluido mantenendo il corpo e il meccanismo di azionamento. |
| Compressione del manicotto da entrambi i lati | Due elementi di pressione contrapposti comprimono il manicotto per ridurre o chiudere la sezione di passaggio. |
| Passaggio a sezione piena | Offre un passaggio libero con la valvola completamente aperta, senza lama, disco o sfera nel flusso. |
| Manicotto rinforzato | Combina uno strato a contatto con il fluido con un rinforzo scelto per la pressione e la flessione ripetuta. |
| Linguette di apertura del manicotto | Aiutano il manicotto a riprendere la forma aperta quando il meccanismo si ritrae. |

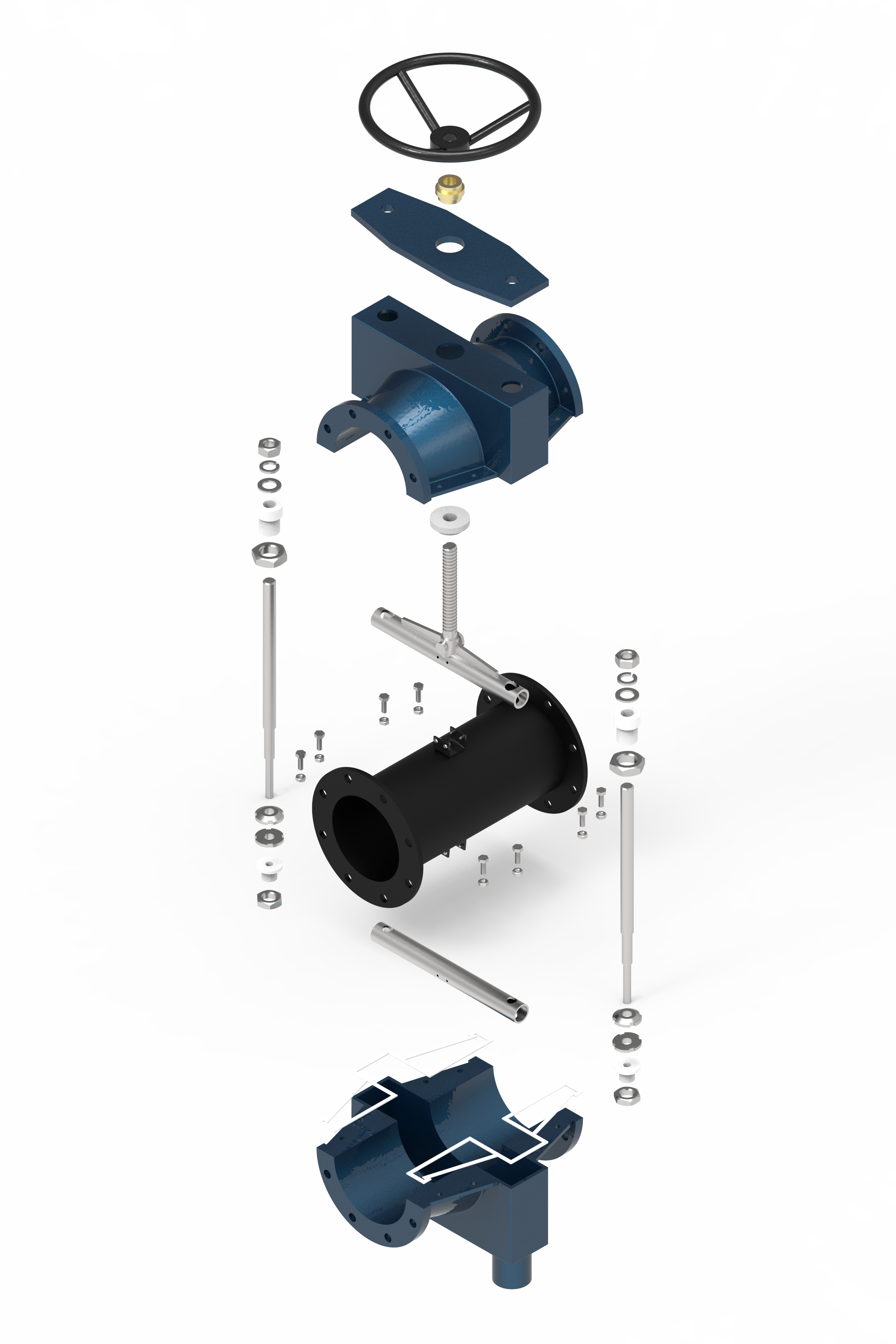

| Corpo in due pezzi | Può essere smontato per accedere al manicotto e al meccanismo interno durante la manutenzione. |
Applicazioni tipiche
- Industria mineraria e lavorazione dei minerali: torbide di minerale, sospensioni minerali, movimentazione di sabbia, circuiti di flottazione e disidratazione;
- Trattamento acque e acque reflue: fanghi, acqua con sabbia, acque reflue grezze e latte di calce;
- Processi chimici: soluzioni chimiche compatibili, sospensioni abrasive e residui di processo;
- Cellulosa e carta: sospensioni fibrose, fanghi di processo e altri flussi contenenti solidi;
- Movimentazione di polveri e materiali sfusi: intercettazione del flusso di polveri e materiali granulari compatibili.
Scelta del materiale del manicotto
Il manicotto elastomerico viene scelto principalmente in base alla resistenza all’abrasione, alla compatibilità chimica e alla temperatura di esercizio. La mescola e il rinforzo devono essere adeguati anche alla pressione di esercizio e al ciclo di manovra.
| Materiale del manicotto | Campo di temperatura di riferimento | Applicazioni e fluidi tipici |
|---|---|---|
| NR Gomma naturale | Da −40 °C a +80 °C | Fanghi abrasivi a base acquosa, sospensioni minerali, acqua con sabbia e fanghi di carbone. |
| NR + Linatex | Da −40 °C a +85 °C | Servizi abrasivi gravosi con il rivestimento in gomma naturale specificato, inclusa la movimentazione di sabbia, carbone e fanghi minerali. |
| NBR Gomma nitrilica | Da −40 °C a +120 °C | Acqua oleosa, oli minerali e prodotti petroliferi compatibili, inclusi determinati combustibili. |
| EPDM | Da −50 °C a +130 °C | Fluidi a base acquosa, soluzioni saline e acidi e alcali diluiti compatibili. |
| SBR Gomma stirene-butadiene | Da −40 °C a +100 °C | Fluidi abrasivi a base acquosa, acqua contaminata e determinate sospensioni minerali. |
| CSM Polietilene clorosolfonato | Da −40 °C a +130 °C | Determinate soluzioni chimiche e fluidi di processo contaminati che richiedono una mescola compatibile resistente ai prodotti chimici. |
| IIR Gomma butilica | Da −50 °C a +130 °C | Determinati servizi chimici, solventi polari compatibili e applicazioni che richiedono bassa permeabilità ai gas. |
| FKM Fluoroelastomero | Da −20 °C a +150 °C | Idrocarburi e fluidi chimici compatibili che richiedono resistenza a temperature elevate. |
I campi di temperatura sono valori di riferimento per la scelta delle mescole indicate, non valori simultanei di pressione-temperatura. L’idoneità finale dipende dalla formulazione del manicotto fornito, dal rinforzo, dalla composizione e concentrazione del fluido, dalla pressione e dal ciclo di lavoro.
Opzioni di materiale del corpo
| Gruppo di materiale | Designazione EN | Designazione ASTM / altra |
|---|---|---|
| Ghisa sferoidale | EN-GJS-400-15 | GGG40 |
| Acciaio al carbonio fuso | GP240GH (1.0619) | ASTM A216 WCB |
| Acciaio inossidabile fuso | 1.4308 | ASTM A351 CF8 |
| Acciaio inossidabile fuso | 1.4408 | ASTM A351 CF8M |
| Lega di alluminio | Secondo specifica | Grado scelto per la configurazione |
Il materiale del corpo viene scelto in base ai requisiti meccanici, ai requisiti di contenimento dell’involucro e all’ambiente di installazione. Durante il normale esercizio, la compatibilità chimica con il fluido di processo è determinata principalmente dal manicotto. I riferimenti EN non implicano un’intercambiabilità automatica con i gradi ASTM.
Azionamento e regolazione del flusso
- Azionamento manuale: volantino o riduttore, a seconda del diametro della valvola e della forza di manovra;
- Azionamento pneumatico: attuatore scelto per la forza di chiusura richiesta e le condizioni di esercizio;
- Azionamento elettrico: attuatore scelto per servizio aperto/chiuso o di regolazione.
Nelle applicazioni di regolazione, la geometria del manicotto e il controllo dell’attuatore vengono scelti in funzione del campo di portata e della perdita di carico richiesti. La segnalazione di posizione e gli accessori di controllo sono specificati in base ai requisiti di automazione.
Manutenzione e manicotti di ricambio
Il corpo in due pezzi consente l’accesso al manicotto per l’ispezione e la sostituzione dopo aver isolato, depressurizzato e svuotato la valvola. Un manicotto usurato può essere sostituito senza cambiare l’intera valvola. Gli intervalli di manutenzione dipendono da abrasione, esposizione chimica, pressione, temperatura e frequenza di manovra.
Per richiedere un manicotto di ricambio, indicateci modello e numero di serie della valvola, diametro, pressione nominale, materiale del manicotto attuale e condizioni di esercizio. Un disegno o delle fotografie del manicotto aiutano a identificare le dimensioni e gli elementi di montaggio corretti.
Informazioni per la selezione della valvola
Indicate diametro della valvola, norma e foratura delle flange, fluido di processo, contenuto di solidi e granulometria, pressione e temperatura di esercizio e tipo di azionamento richiesto. Includete eventuali requisiti di contenimento dell’involucro in caso di rottura del manicotto. Per la regolazione del flusso indicate anche le portate minima, normale e massima, nonché le pressioni a monte e a valle.
