Zawór zaciskowy (zamknięty) 204

DN25-800 PN6-40

konsultacja pobierz katalog
Gwarancja
Pełny pakiet dokumentów
Dostawa

Specyfikacje
techniczne

Średnica nominalna DN 50-1200, PN 10-16
Ciśnienie nominalne PN10, PN16, PN25, PN40
Temperatura środowiska pracy -60 °C ... +200 °C
Typ obudowy Zamknięty
Klasa szczelności «А»
Pozycja montażowa Dowolne, z wyjątkiem urządzeń napędzanych w dół
Typy sterowania — ręczne (dźwignia)

— ręczny przekładnik

— napęd pneumatyczny

— napęd elektryczny
Gwarancja okresu eksploatacji: 12 miesięcy
Średni okres eksploatacji 6 000 cykli
Gwarantowany okres eksploatacji Nie mniej niż 4000 cykli

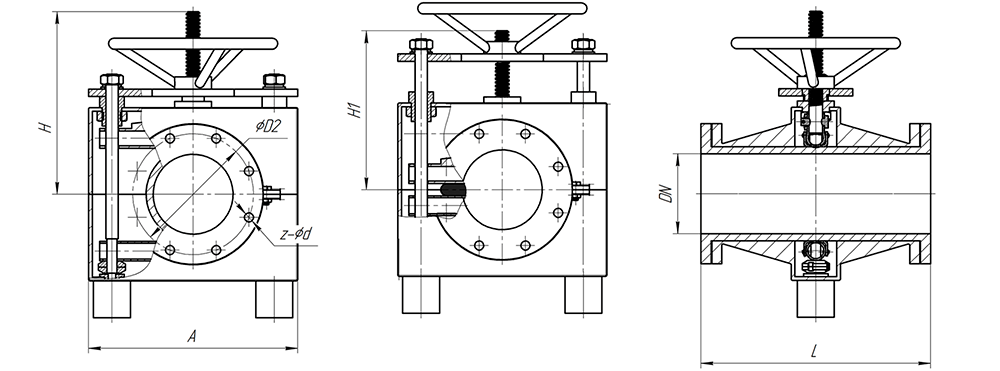

Rysunki techniczne i wymiary

Tabela podstawowych wymiarów

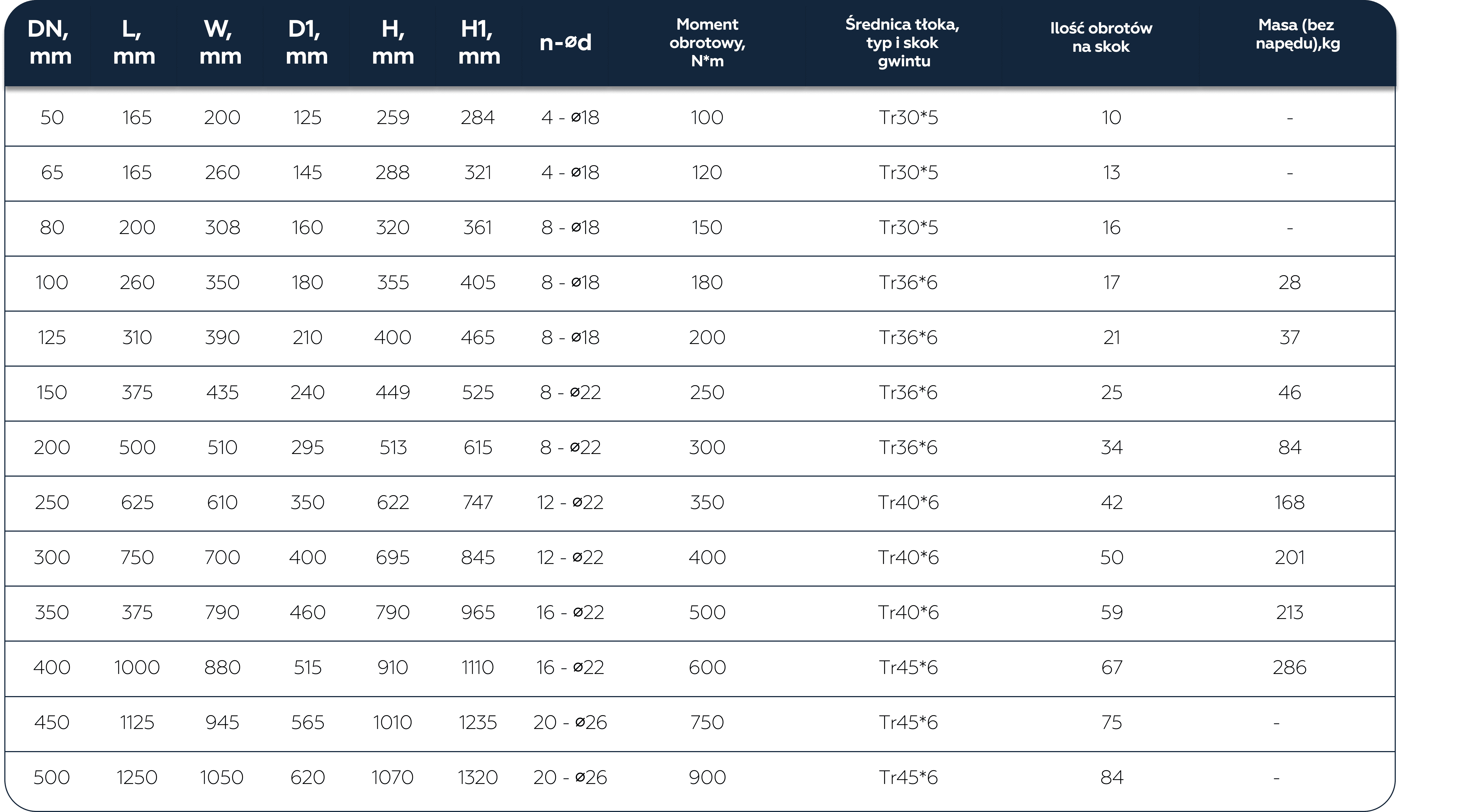

Ciśnienie nominalne PN10
Zawory zaciskowe 204 (2)
Na żądanie dostarczane są wartości tabelaryczne dla DN600 .... DN1200

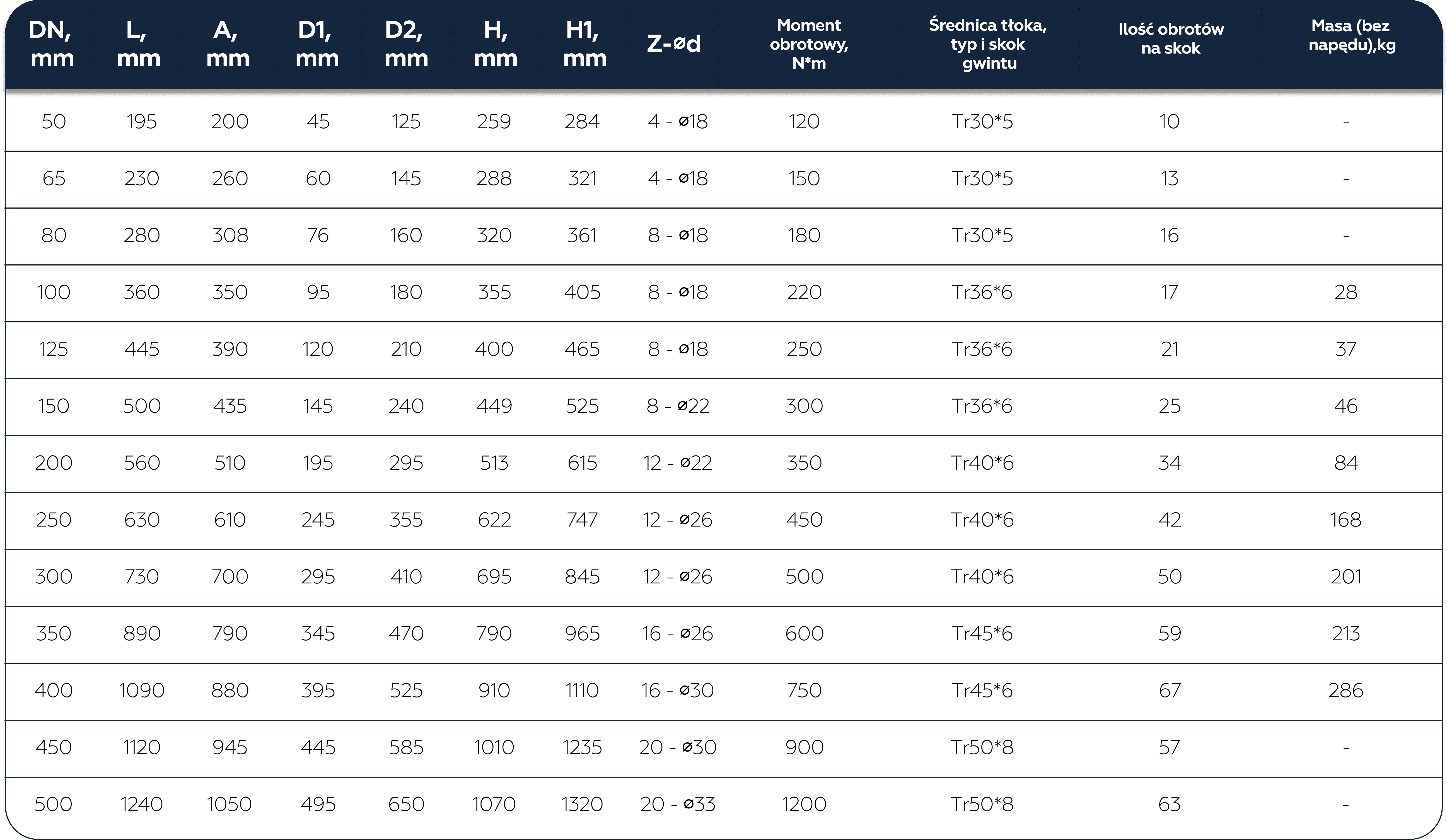

Ciśnienie nominalne PN16
Zawory zaciskowe 204 (1)
Na żądanie dostarczane są wartości tabelaryczne dla DN600 .... DN1200
*- Moment obrotowy z czynnikiem bezpieczeństwa

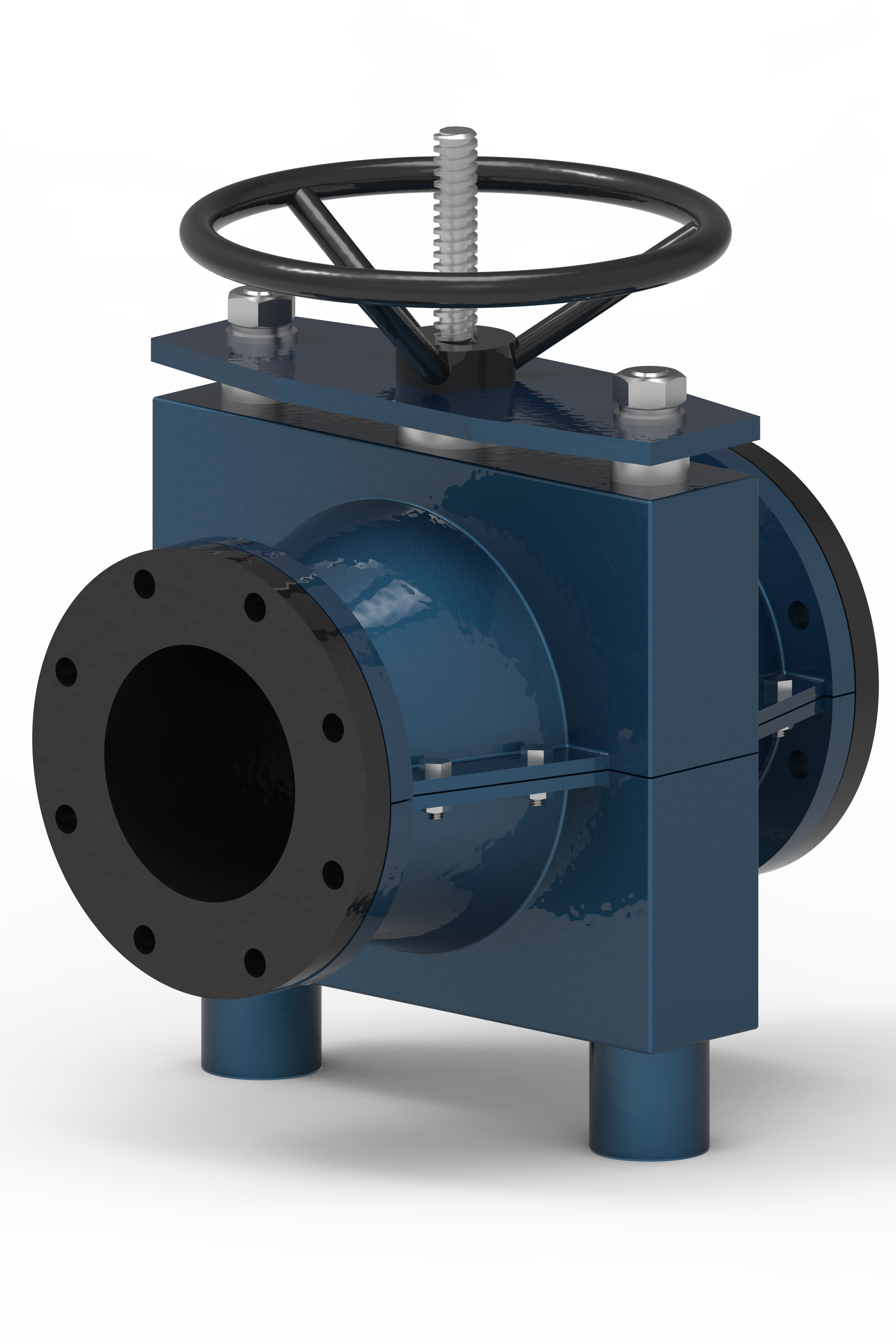

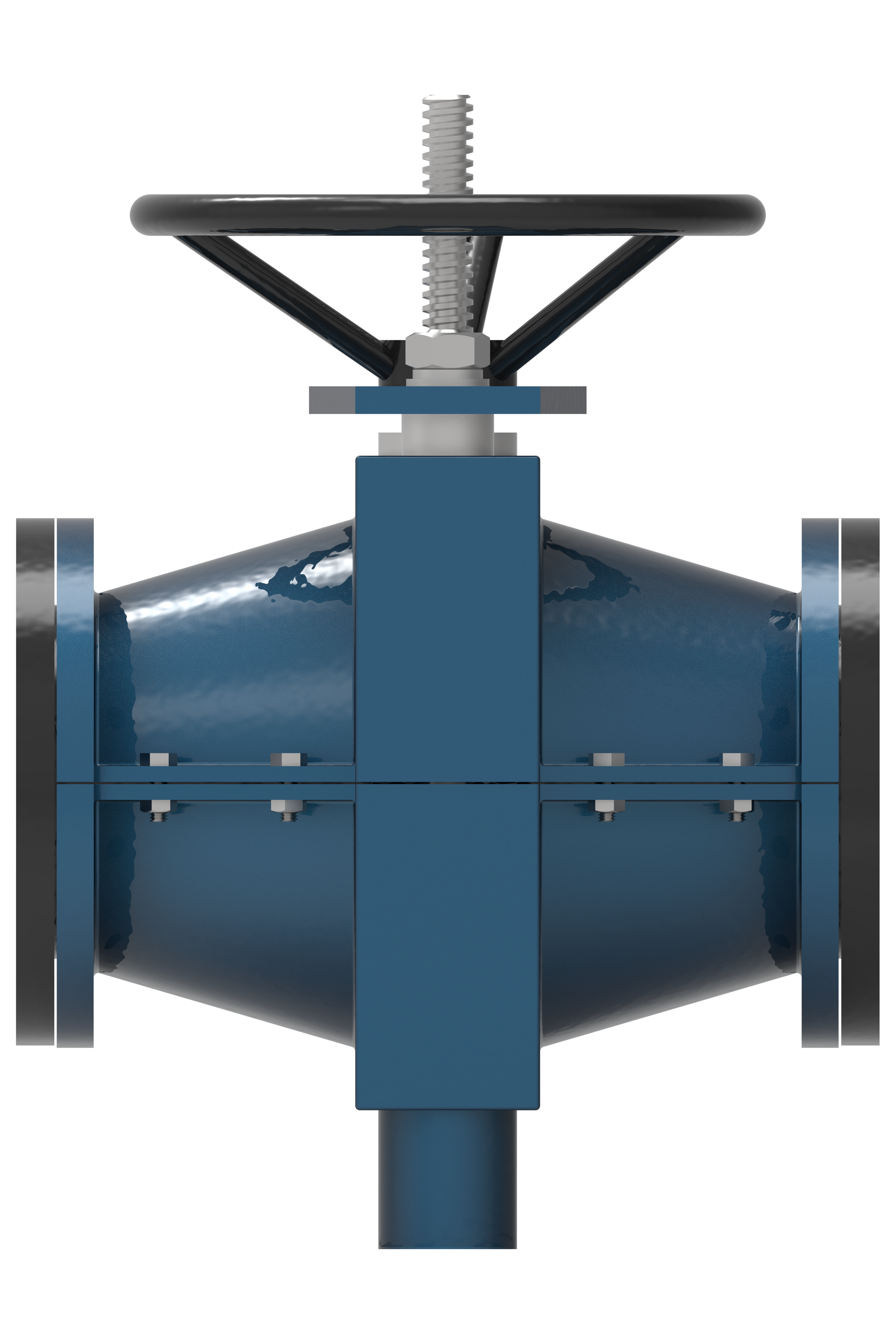

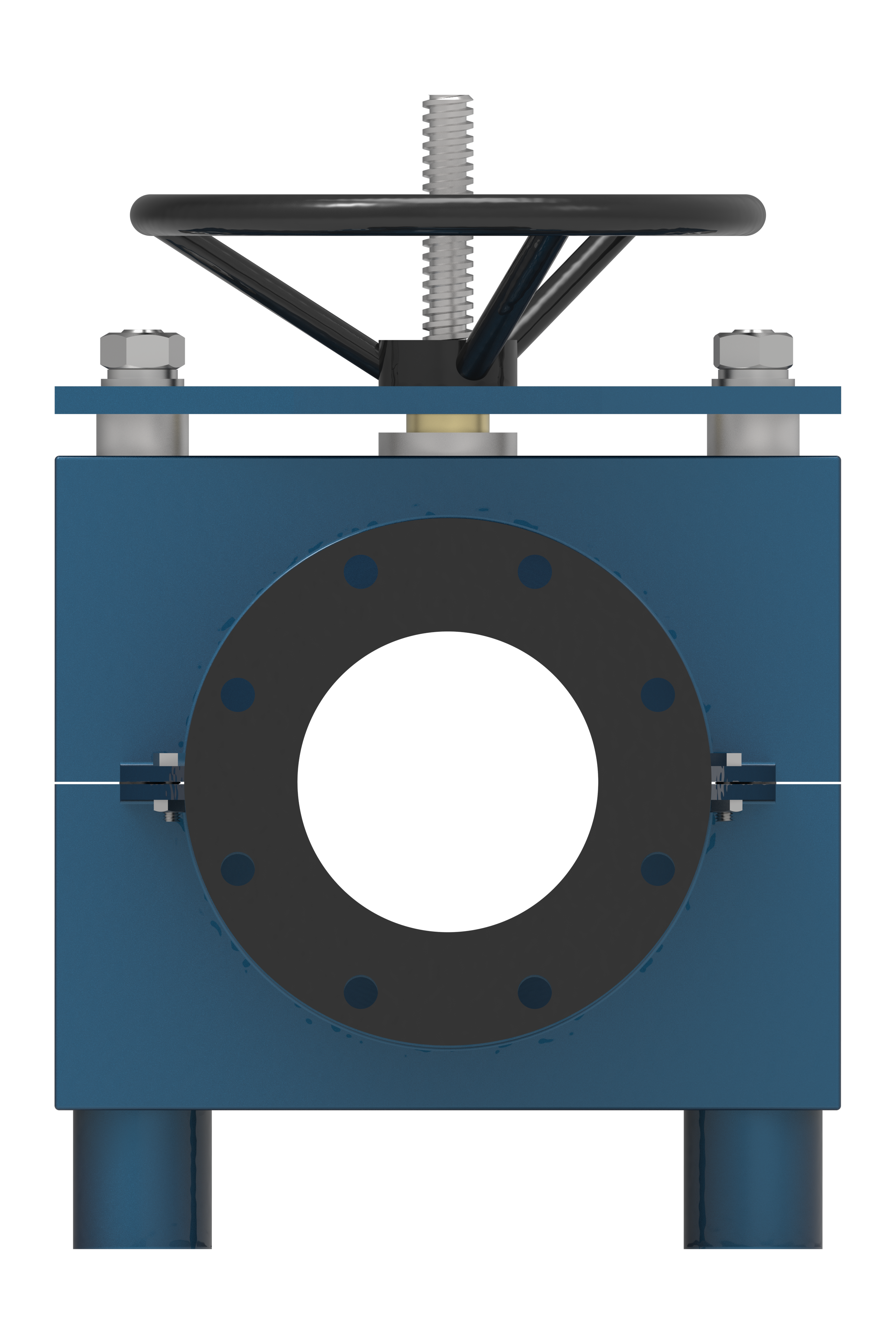

Opis produktu

Zawory zaciskowe 204M są przeznaczone do regulacji i odseparowania środowisk wysokoabrazyjnych.

Do zalet zaworu można zaliczyć demontażową, dwuczęściową obudowę oraz dwustronny mechanizm zaciskania wkładki wężowej. Materiały wkładek wężowych pozwalają na stosowanie zaworów w warunkach wysokiej zawartości ścieru. W przypadku uszkodzenia wkładki wężowej nie ma konieczności zakupu całego zaworu wężowego w zestawie, wystarczy jedynie zakupić nową wkładkę wężową i dokonać jej wymiany.

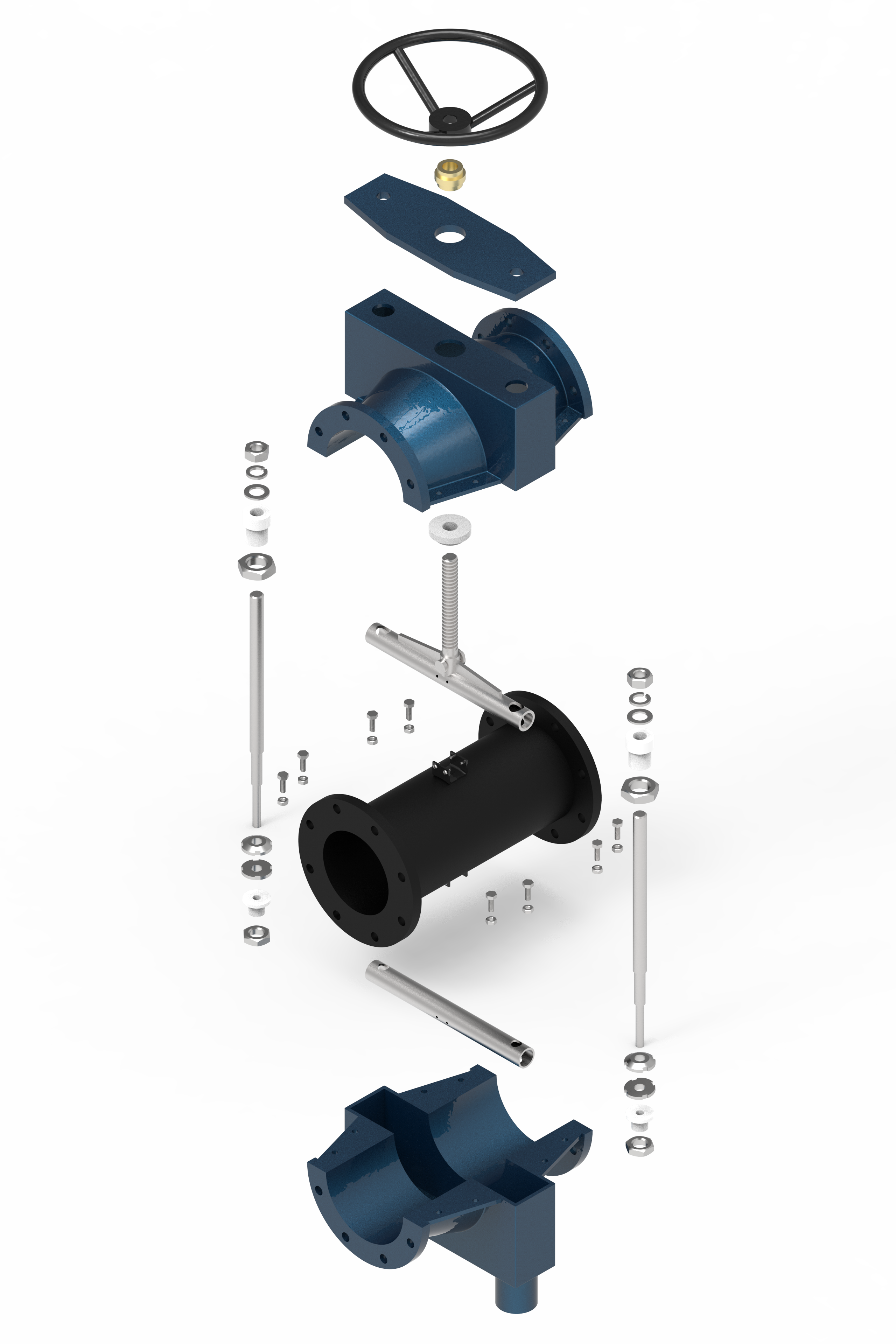

Konstrukcyjne cechy modelu:

  • Demontowalna obudowa
  • Paski do rozciągania wkładki węża
  • Dwustronne zaciskanie przewodu
  • Szybka i łatwa wymiana wkładki węża
