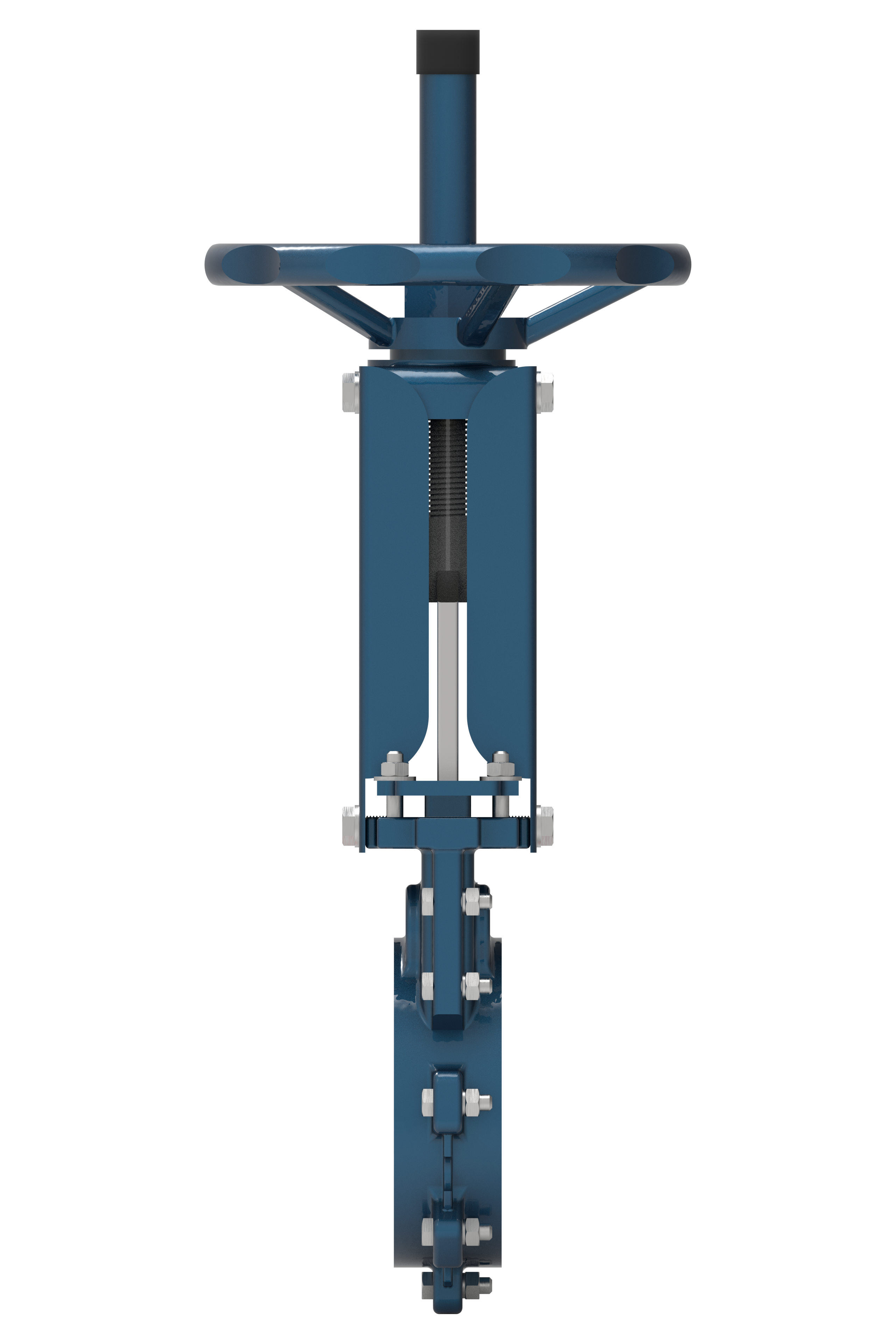

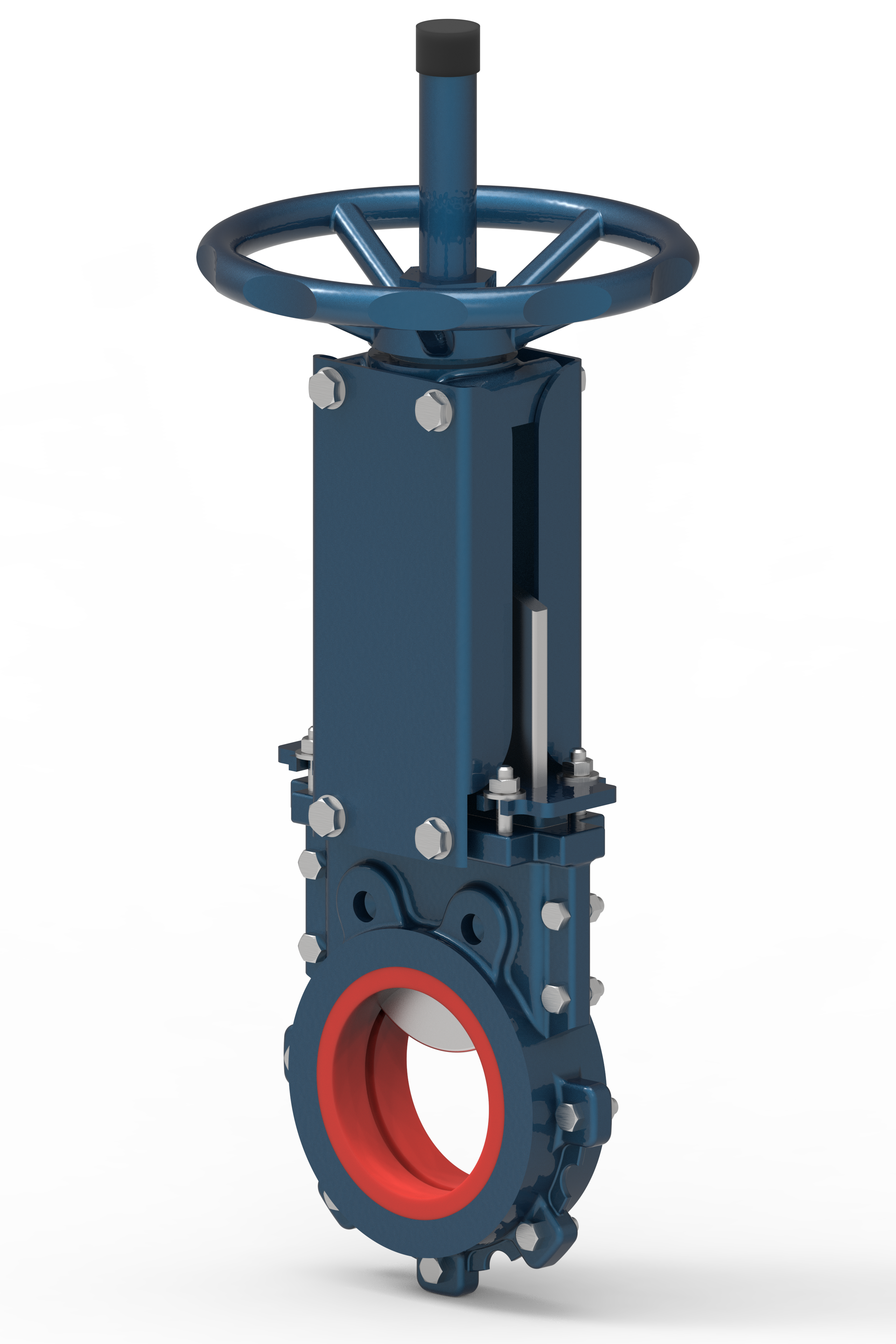

Messerschieber 108 – mit Polyurethan-Auskleidung
Technische Daten

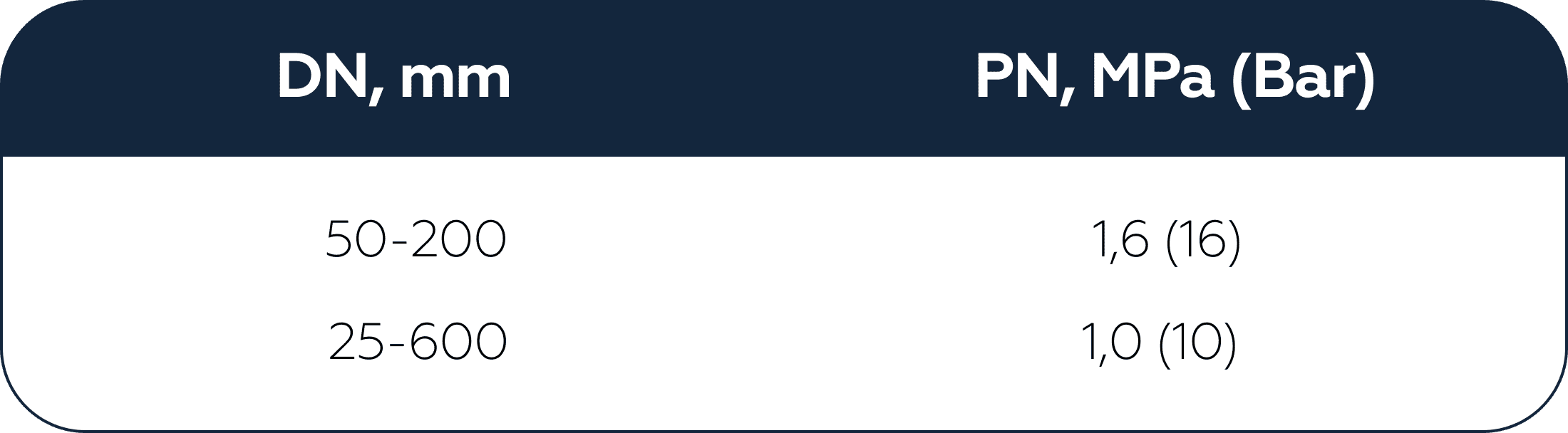

Nenndurchmesser DN50-800- Nenndruck PN10-16
- Mediumtemperatur -20 °C ... +100 °C
- Anschlussarten Wafer, Lug
- Dichtheitsklasse «А»
- Einbaulage Beliebig, außer mit nach unten gerichtetem Antrieb
- Betätigungsarten — manuell (Hebel) — manuell (Handrad)— manuell (Getriebe)— pneumatischer Antrieb — elektrischer Antrieb
- Garantiezeit 12 Monate
- Durchschnittliche Lebensdauer 2500 Zyklen
- Garantierte Lebensdauer Nicht weniger als 1000 Zyklen

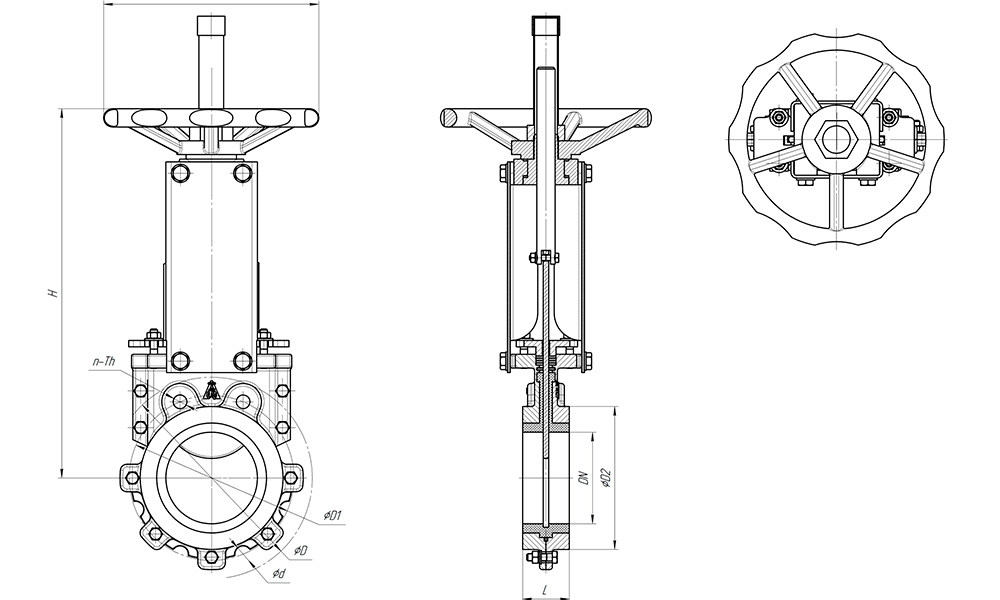

Technische Zeichnungen und Abmessungen

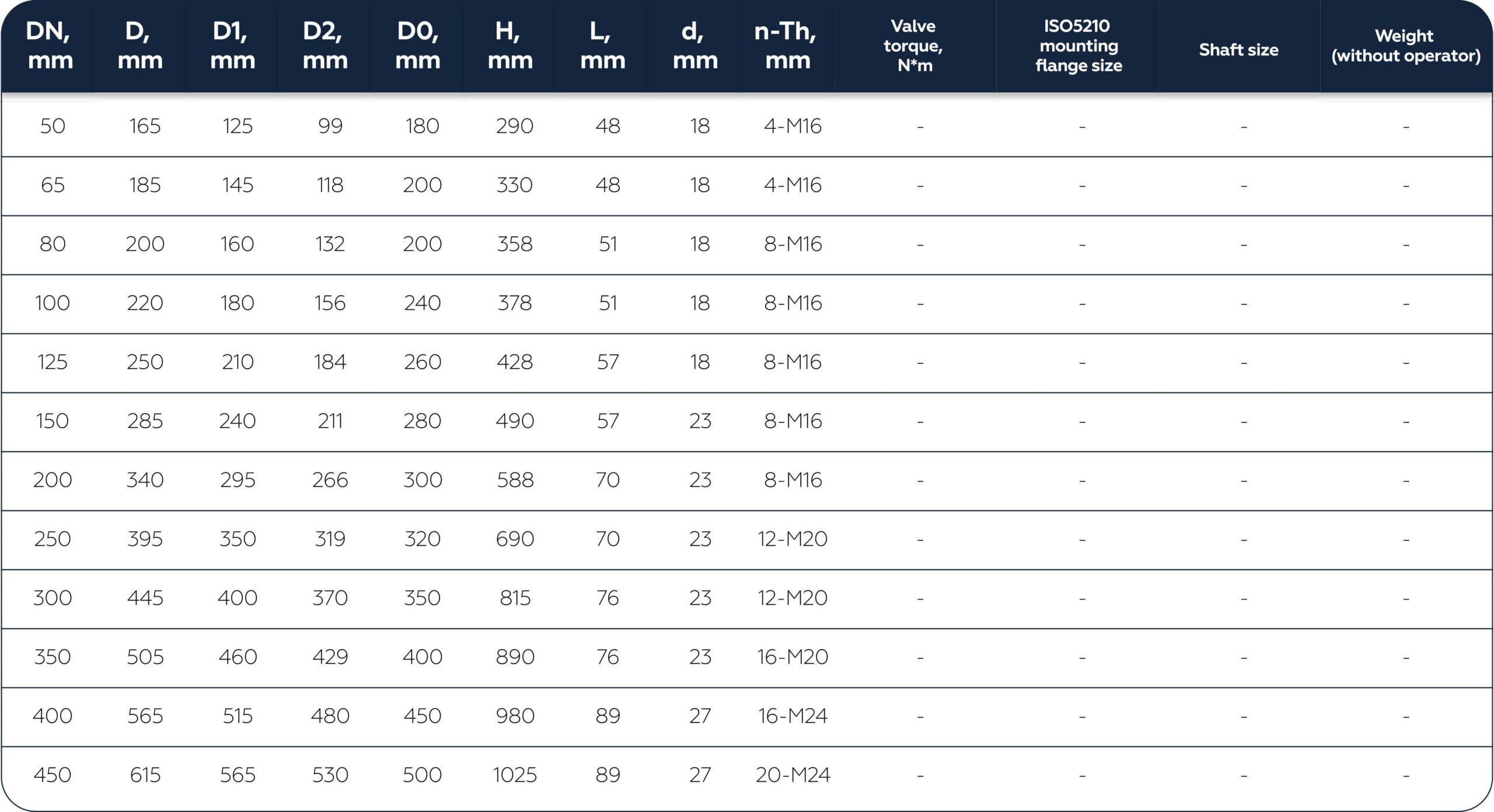

Tabelle der Hauptabmessungen
| DN | D, mm | D1, mm | D2, mm | L, mm | n-ød |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 102 | 48 | 4-M16 |
| 65 | 185 | 145 | 122 | 48 | 4-M16 / 8-M16 |
| 80 | 200 | 160 | 138 | 51 | 8-M16 |
| 100 | 220 | 180 | 158 | 51 | 8-M16 |
| 125 | 250 | 210 | 188 | 57 | 8-M16 |
| 150 | 285 | 240 | 212 | 57 | 8-M20 |
| 200 | 340 | 295 | 268 | 70 | 8-M20 |
| 250 | 395 | 350 | 320 | 70 | 12-M20 |
| 300 | 445 | 400 | 370 | 76 | 12-M20 |
| 350 | 505 | 460 | 430 | 76 | 16-M20 |
| 400 | 565 | 515 | 482 | 89 | 16-M24 |
| 450 | 615 | 565 | 532 | 89 | 20-M24 |
Tabellenwerte für die Nennweiten DN500–DN800 sowie für den Druck PN16 sind auf Anfrage erhältlich
Produktbeschreibung
Der Messerschieber Modell 108 ist ein einseitig dichtender Absperrschieber für Flüssigkeiten mit feinen abrasiven Feststoffen. Sein zerlegbares zweiteiliges Gehäuse und der einteilige Sitz aus Polyurethan (PU) sorgen für einen geschützten Durchgang. Als Gehäusewerkstoffe stehen Sphäroguss, Kohlenstoffstahl, Edelstahl und Duplex-Edelstahl zur Auswahl.
Der PU-Sitz besitzt eine Führungsnut für die Schieberplatte und kleidet den Durchgang aus, wodurch das Gehäuse im Normalbetrieb vor abrasivem Verschleiß geschützt wird. Bei vollständig geöffneter Platte bleibt der Durchgang frei. PU-Mischung, Plattenwerkstoff und Betätigung werden entsprechend den Prozessbedingungen gewählt.
Verfügbare Ausführungen
- Nennweitenbereich: DN 50–800;
- Anschlüsse: Wafer oder Lug, mit Flanschbohrung PN10 oder PN16 nach EN 1092-1;
- Gehäuse: zerlegbare zweiteilige Ausführung;
- Dichtrichtung: einseitig;
- Sitz: einteilig aus Polyurethan (PU);
- Betriebstemperatur: −20 °C bis +100 °C, abhängig von der spezifizierten PU-Mischung und den Betriebsbedingungen;
- Betätigung: Handrad, Getriebe, pneumatischer oder elektrischer Antrieb;
- Spindel: steigend oder nicht steigend, je nach Ausführung;
- Funktion: Absperrung des Durchflusses.
Konstruktionsmerkmale

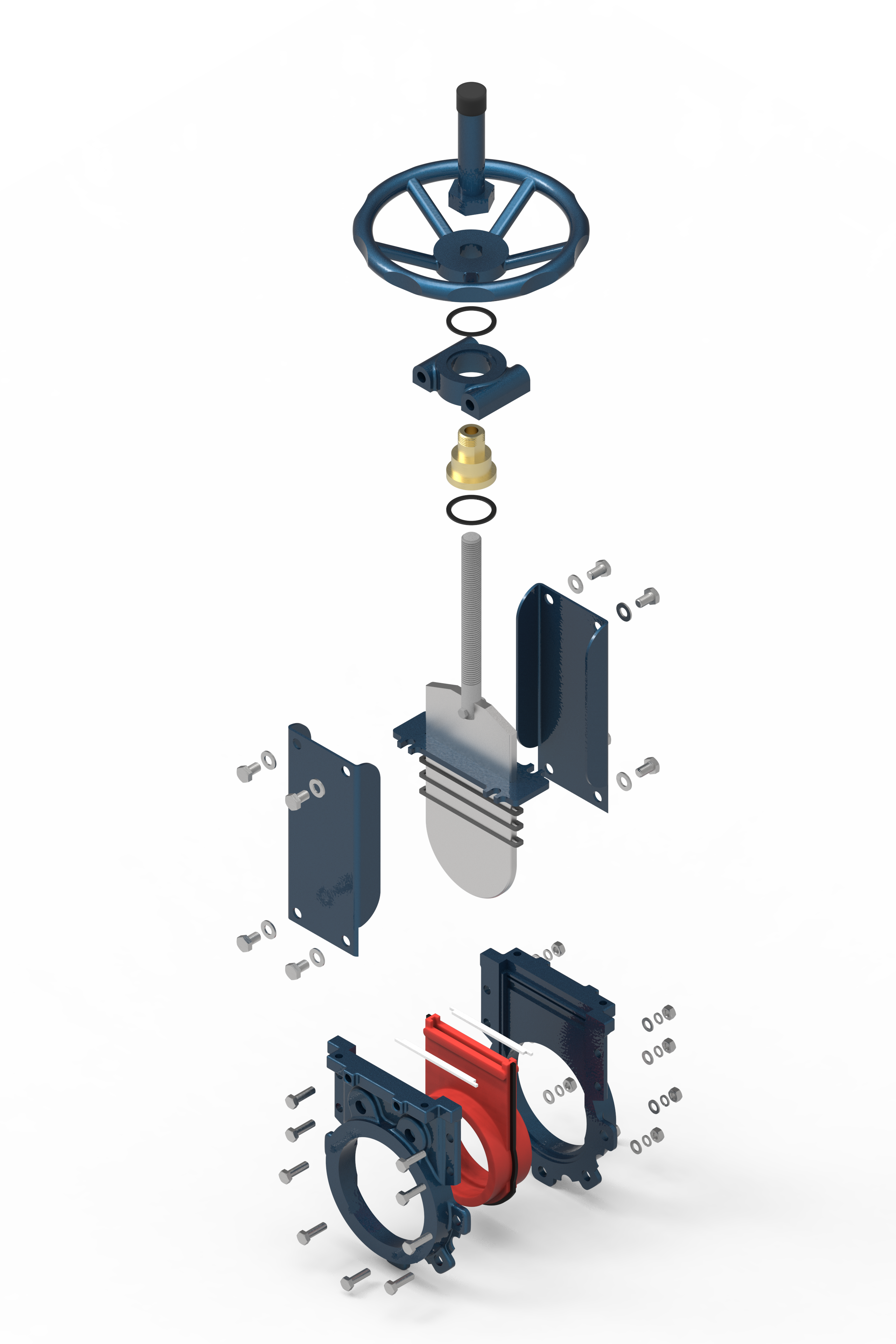

- Zweiteiliges Gehäuse für den Zugang zu Sitz und Innenteilen;
- Einteiliger PU-Sitz mit Führungsnut für die Schieberplatte;
- PU-ausgekleideter Durchgang, der das Gehäuse vor abrasiven Medien schützt;
- Freier Durchgang bei vollständig geöffneter Platte;
- Werkstoffe für Gehäuse und Schieberplatte nach Einbausituation und Prozessbedingungen gewählt.
Durchflussrichtung und Einsatz
Das Modell 108 bietet einseitiges Absperren. Der Schieber ist in Pfeilrichtung auf dem Gehäuse in eine Druckleitung einzubauen. Die Katalogausführung wird für Medien mit feinen Feststoffpartikeln bis 3 mm empfohlen.
Typische Anwendungen sind Prozessflüssigkeiten auf Wasserbasis und Schlämme mit feinen abrasiven Partikeln. Die Eignung für Säuren, Laugen oder Mineralölprodukte hängt von Zusammensetzung, Konzentration und Temperatur des Mediums sowie von der spezifizierten PU-Mischung ab.
Werkstoffoptionen
| Bauteil | Werkstoff | EN-Bezeichnung |
|---|---|---|
| Gehäuse | ||
| Sphäroguss | GGG40 | EN-GJS-400-15 |
| Stahlguss (Kohlenstoffstahl) | ASTM A216 WCB | GP240GH (1.0619) |
| Edelstahlguss | ASTM A351 CF8 / CF3 | 1.4308 / 1.4309 |
| Edelstahlguss | ASTM A351 CF8M / CF3M | 1.4408 / 1.4409 |
| Duplex / Superduplex | Für die Ausführung gewählte Gussgüte | Gemäß Spezifikation |
| Schieberplatte | ||
| Edelstahl | AISI 304 / 316L / 316Ti | 1.4301 / 1.4404 / 1.4571 |
| Sitz | ||
| Polyurethan | PU | Mischung je nach Anwendung gewählt |
Die Werkstoffe für Gehäuse, Schieberplatte und PU-Sitz werden entsprechend den Betriebsbedingungen gewählt. Werkstoffkombination und Einsatzgrenzen sind im Datenblatt des Schiebers angegeben.
Druck und Abmessungen
Flanschbohrungen PN10 und PN16 sind verfügbar. Der zulässige Betriebsdruck und der maximale Absperrdifferenzdruck hängen von Nennweite, Schieberkonstruktion und Betriebsbedingungen ab. Anschlussmaße und Baulänge werden für die gewählte Ausführung festgelegt.
Anforderungen an höheren Betriebsdruck oder höheren Absperrdifferenzdruck können für eine individuelle Ausführung auf Anfrage geprüft werden.
Dichtheit und Prüfung
Die Sitzdichtheit ist als Leckrate A nach ISO 5208 spezifiziert, Prüfung nach EN 12266-1. Prüfbedingungen und Einsatzgrenzen sind im Datenblatt des Schiebers angegeben.
Auswahl des Schiebers
Senden Sie uns Ihre Spezifikation oder Anfrage mit Nennweite, Betriebsdruck, Absperrdifferenzdruck, Temperatur, Medium, Feststoffgehalt, Partikelgröße und Betätigungsart. Zondex wählt die geeignete Ausführung aus und stellt Ihnen ein technisches Datenblatt sowie eine Maßzeichnung zur Verfügung.
