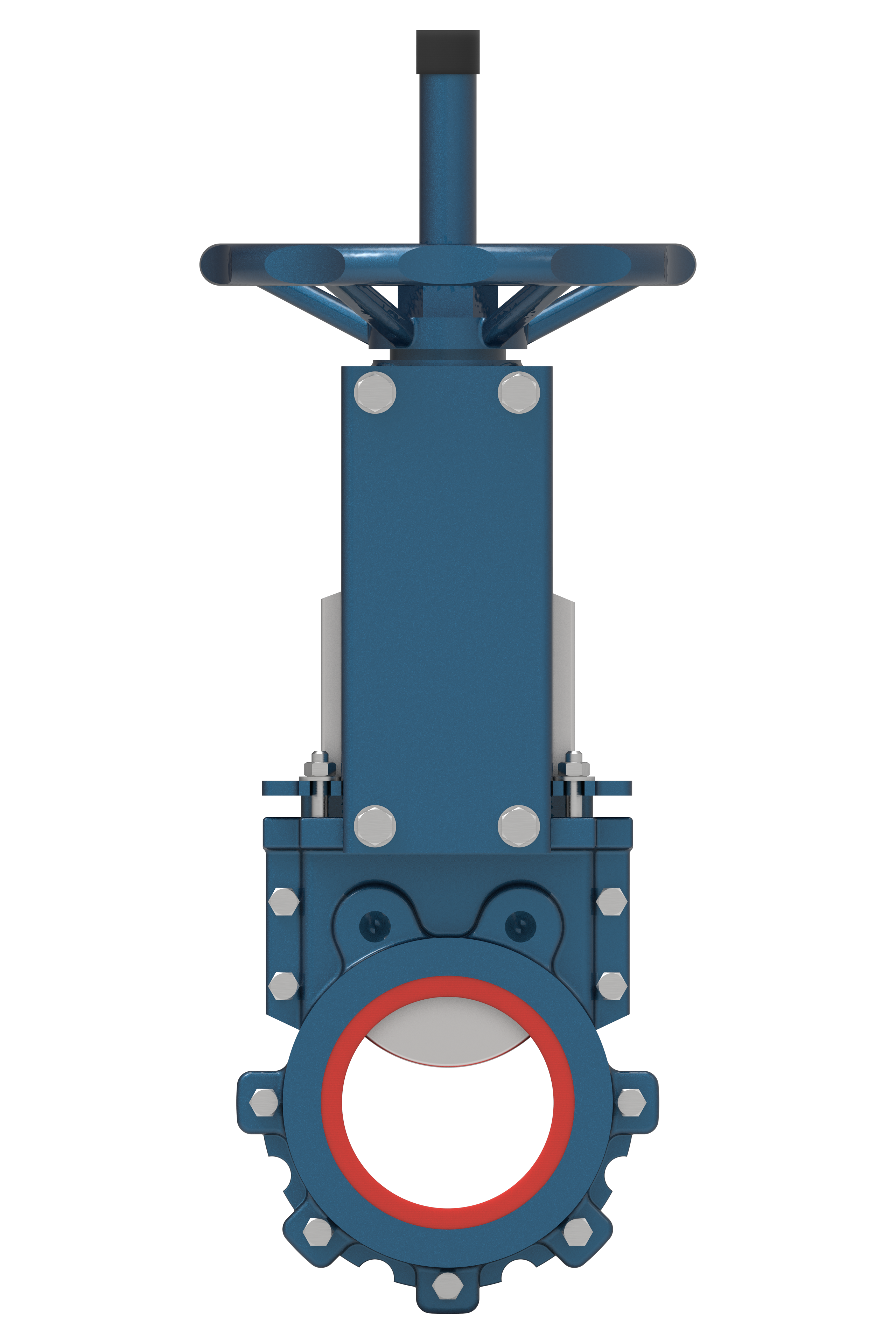

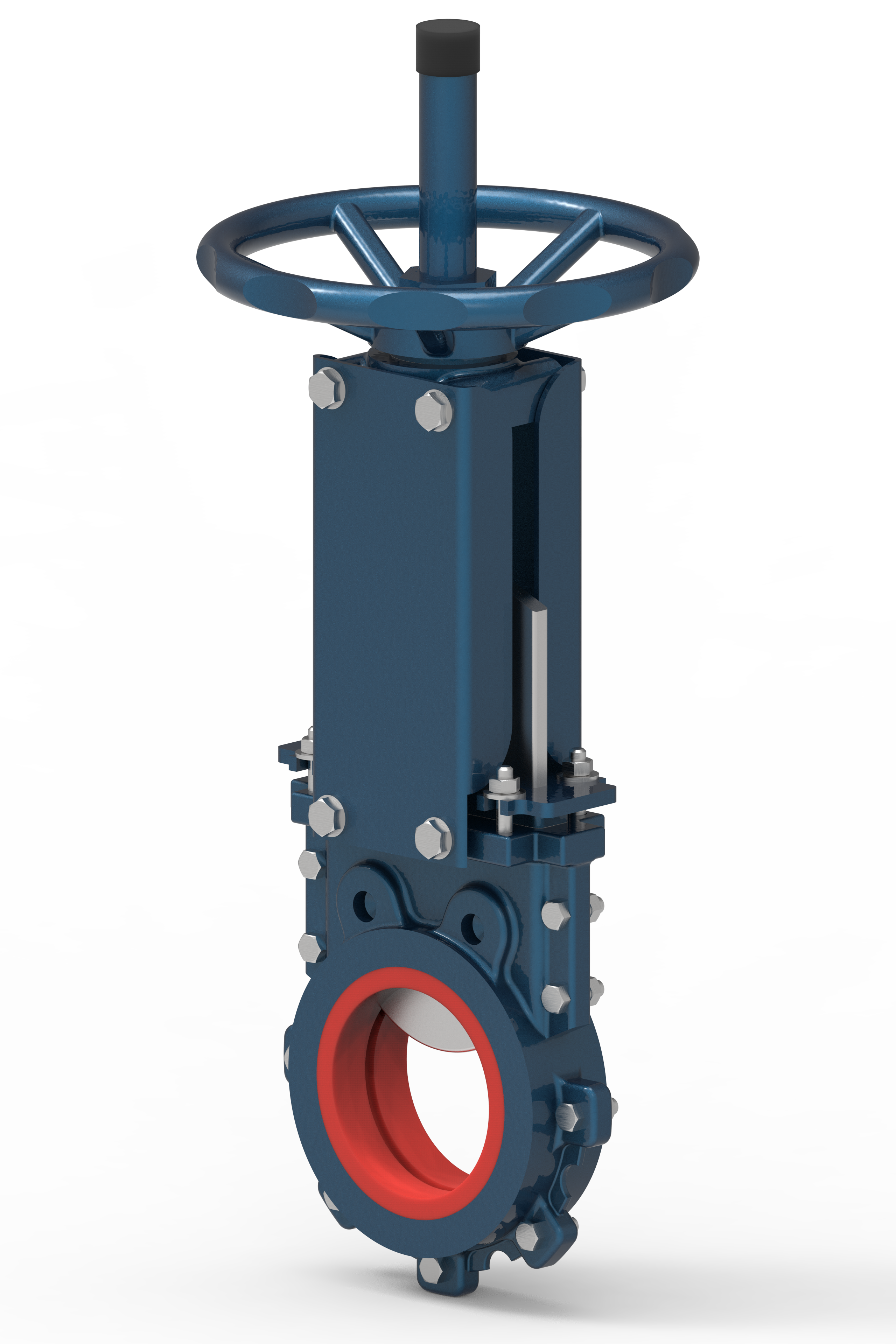

Valvola a ghigliottina 108 – rivestita in poliuretano
Specifiche tecniche
Diametro nominale DN50-800- Pressione nominale PN10-16
- Temperatura del fluido -20 °C ... +100 °C
- Tipi di connessione Wafer, lug
- Classe di tenuta «А»
- Posizione di montaggio Qualsiasi, tranne con l'attuatore rivolto verso il basso
- Tipi di azionamento — manuale (leva) — manuale (volantino)— manuale (riduttore)— attuatore pneumatico — attuatore elettrico
- Periodo di garanzia 12 mesi
- Vita utile media 2500 cicli
- Vita utile garantita Non meno di 1000 cicli
Disegni tecnici e dimensioni
Tabella delle dimensioni principali
| DN | D, mm | D1, mm | D2, mm | L, mm | n-ød |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 102 | 48 | 4-M16 |
| 65 | 185 | 145 | 122 | 48 | 4-M16 / 8-M16 |
| 80 | 200 | 160 | 138 | 51 | 8-M16 |
| 100 | 220 | 180 | 158 | 51 | 8-M16 |
| 125 | 250 | 210 | 188 | 57 | 8-M16 |
| 150 | 285 | 240 | 212 | 57 | 8-M20 |
| 200 | 340 | 295 | 268 | 70 | 8-M20 |
| 250 | 395 | 350 | 320 | 70 | 12-M20 |
| 300 | 445 | 400 | 370 | 76 | 12-M20 |
| 350 | 505 | 460 | 430 | 76 | 16-M20 |
| 400 | 565 | 515 | 482 | 89 | 16-M24 |
| 450 | 615 | 565 | 532 | 89 | 20-M24 |
I valori tabellari per i diametri DN500–DN800 e per la pressione PN16 sono disponibili su richiesta
Descrizione del prodotto
La valvola a ghigliottina modello 108 è una valvola di intercettazione unidirezionale per liquidi contenenti solidi abrasivi fini. Il corpo in due pezzi smontabile e la sede monoblocco in poliuretano (PU) garantiscono un passaggio di flusso protetto. Il corpo è disponibile in ghisa sferoidale, acciaio al carbonio, acciaio inossidabile e acciaio inossidabile duplex.
La sede in PU integra una scanalatura di guida per la lama e riveste il passaggio di flusso, contribuendo a proteggere il corpo dall’usura abrasiva durante il normale esercizio. Con la lama completamente aperta, il passaggio di flusso resta libero. La mescola di PU, il materiale della lama e l’azionamento vengono scelti in base alle condizioni di processo.
Configurazioni disponibili
- Gamma di diametri: DN 50–800;
- Connessioni: wafer o lug, con foratura flangia PN10 o PN16 secondo EN 1092-1;
- Corpo: in due pezzi smontabile;
- Direzione di tenuta: unidirezionale;
- Sede: monoblocco in poliuretano (PU);
- Temperatura di esercizio: da −20 °C a +100 °C, a seconda della mescola di PU specificata e delle condizioni di esercizio;
- Azionamento: volantino, riduttore, attuatore pneumatico o elettrico;
- Stelo: saliente o non saliente, a seconda della configurazione;
- Funzione: intercettazione del flusso.
Caratteristiche costruttive
- Corpo in due pezzi per l’accesso alla sede e ai componenti interni;
- Sede monoblocco in PU con scanalatura di guida per la lama;
- Passaggio di flusso rivestito in PU che aiuta a proteggere il corpo dai fluidi abrasivi;
- Passaggio di flusso libero con la lama completamente aperta;
- Materiali del corpo e della lama scelti in base all’installazione e alle condizioni di processo.
Direzione del flusso e applicazione
Il modello 108 garantisce l’intercettazione unidirezionale. La valvola deve essere installata nel senso indicato dalla freccia sul corpo, su una linea di mandata in pressione. La configurazione a catalogo è consigliata per fluidi con particelle solide fini fino a 3 mm.
Le applicazioni tipiche comprendono liquidi di processo a base acquosa e fanghi contenenti particelle abrasive fini. L’idoneità per acidi, alcali o prodotti petroliferi dipende dalla composizione del fluido, dalla concentrazione, dalla temperatura e dalla mescola di PU specificata.
Opzioni di materiale
| Componente | Materiale | Designazione EN |
|---|---|---|
| Corpo | ||
| Ghisa sferoidale | GGG40 | EN-GJS-400-15 |
| Acciaio al carbonio fuso | ASTM A216 WCB | GP240GH (1.0619) |
| Acciaio inossidabile fuso | ASTM A351 CF8 / CF3 | 1.4308 / 1.4309 |
| Acciaio inossidabile fuso | ASTM A351 CF8M / CF3M | 1.4408 / 1.4409 |
| Duplex / Superduplex | Grado di fusione scelto per la configurazione | Secondo specifica |
| Lama | ||
| Acciaio inossidabile | AISI 304 / 316L / 316Ti | 1.4301 / 1.4404 / 1.4571 |
| Sede | ||
| Poliuretano | PU | Mescola scelta in base all’applicazione |
I materiali di corpo, lama e sede in PU vengono scelti in base alle condizioni di esercizio. La combinazione di materiali e i limiti di funzionamento sono indicati nella scheda tecnica della valvola.
Pressione e dimensioni
Sono disponibili forature flangia PN10 e PN16. La pressione di esercizio ammissibile e la pressione differenziale massima di chiusura dipendono dal diametro nominale, dalla costruzione della valvola e dalle condizioni di esercizio. Le dimensioni di collegamento e lo scartamento sono specificati per la configurazione scelta.
Su richiesta è possibile valutare requisiti di pressione di esercizio o di pressione differenziale di chiusura più elevati per una configurazione individuale.
Tenuta e prove
La tenuta della sede è specificata come tasso A secondo ISO 5208, con prove secondo EN 12266-1. Le condizioni di prova e i limiti di funzionamento sono indicati nella scheda tecnica della valvola.
Selezione della valvola
Inviate la vostra specifica o richiesta indicando diametro, pressione di esercizio, pressione differenziale di chiusura, temperatura, fluido, contenuto di solidi, granulometria e tipo di azionamento richiesti. Zondex selezionerà la configurazione adatta e fornirà la scheda tecnica e il disegno dimensionale.
