Válvula de guillotina 108 – revestida de poliuretano

Configuraciones disponibles

• Rango de diámetros: DN 50–800;
• Conexiones: wafer o lug, con taladrado de brida PN10 o PN16 según EN 1092-1;
• Cuerpo: bipartido desmontable;
• Sentido de estanqueidad: unidireccional;
• Asiento: poliuretano (PU) monopieza;
• Temperatura de trabajo: de −20 °C a +100 °C, según el compuesto de PU especificado y las condiciones de trabajo;
• Accionamiento: volante, reductor, actuador neumático o eléctrico;
• Husillo: ascendente o no ascendente, según la configuración;
• Función: aislamiento del flujo.

Características de diseño

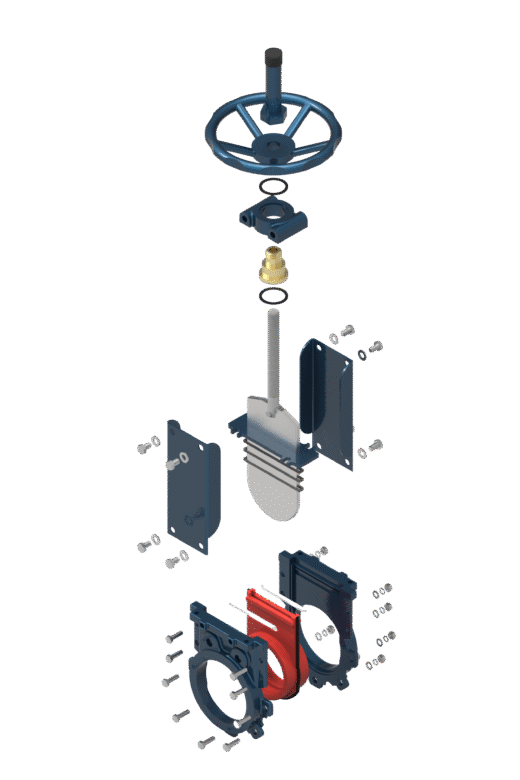

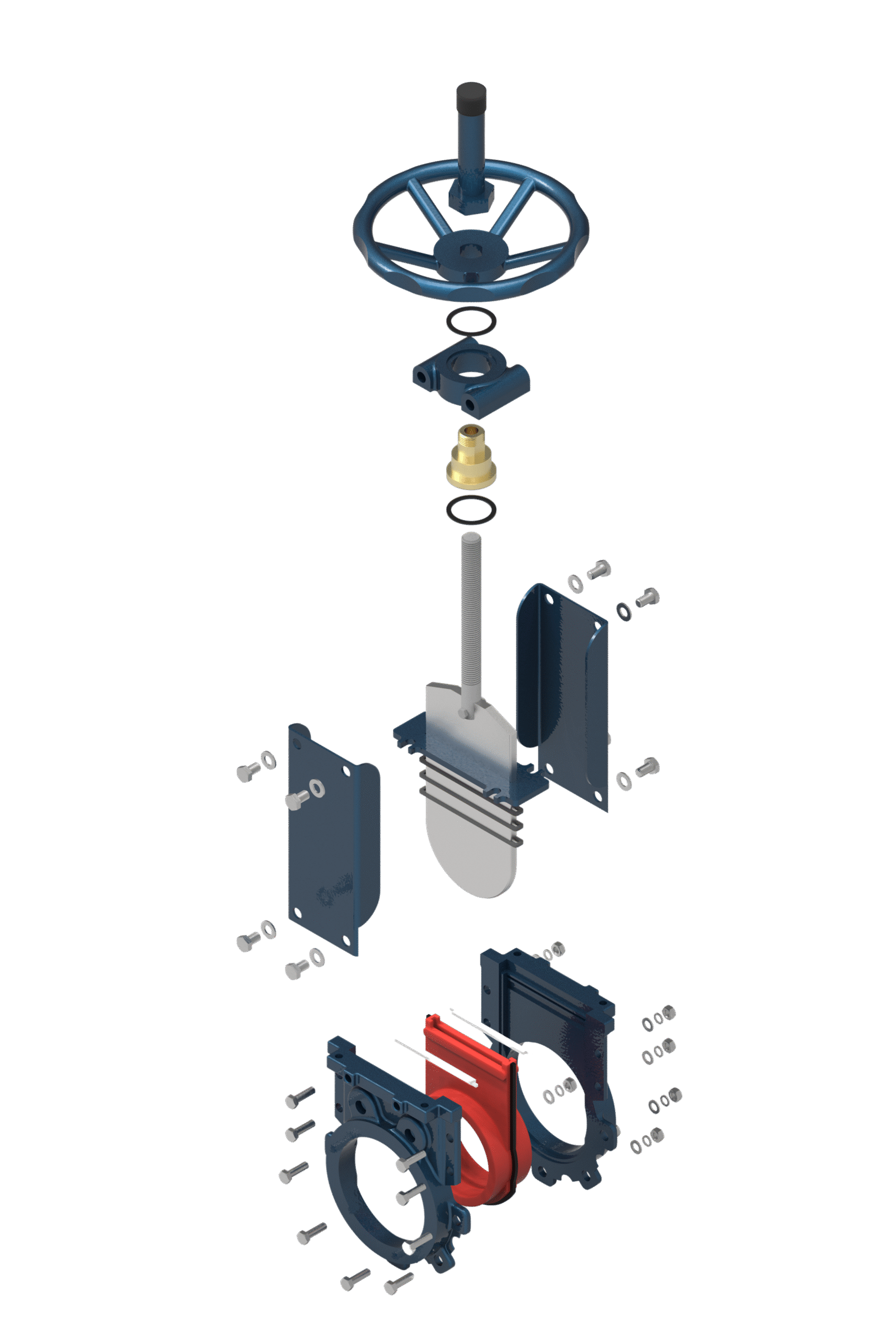

• Cuerpo bipartido que permite acceder al asiento y a los componentes internos;
• Asiento de PU monopieza con ranura guía para la compuerta;
• Paso de flujo revestido de PU que ayuda a proteger el cuerpo de los fluidos abrasivos;
• Paso de flujo libre con la compuerta totalmente abierta;
• Materiales del cuerpo y de la compuerta seleccionados según la instalación y las condiciones del proceso.

Sentido de flujo y aplicación

El modelo 108 proporciona cierre unidireccional. La válvula debe instalarse en el sentido indicado por la flecha del cuerpo, en una línea de impulsión a presión. La configuración de catálogo se recomienda para fluidos con partículas sólidas finas de hasta 3 mm.

Las aplicaciones típicas incluyen líquidos de proceso de base acuosa y lodos con partículas abrasivas finas. La idoneidad para ácidos, álcalis o productos petrolíferos depende de la composición del fluido, la concentración, la temperatura y el compuesto de PU especificado.

Opciones de materiales

Los materiales del cuerpo, la compuerta y el asiento de PU se seleccionan según las condiciones de trabajo. La combinación de materiales y los límites de funcionamiento se indican en la hoja de datos de la válvula.

Presión y dimensiones

Se ofrecen opciones de taladrado de brida PN10 y PN16. La presión de trabajo admisible y la presión diferencial máxima de cierre dependen del diámetro nominal, de la construcción de la válvula y de las condiciones de trabajo. Las dimensiones de conexión y la longitud entre caras se especifican para la configuración seleccionada.

Bajo pedido pueden evaluarse requisitos de mayor presión de trabajo o mayor presión diferencial de cierre para una configuración individual.

Estanqueidad y ensayos

La estanqueidad del asiento se especifica como tasa A según ISO 5208, con ensayos según EN 12266-1. Las condiciones de ensayo y los límites de funcionamiento se indican en la hoja de datos de la válvula.

Selección de la válvula

Envíe su especificación o consulta indicando el diámetro, la presión de trabajo, la presión diferencial de cierre, la temperatura, el fluido, el contenido de sólidos, el tamaño de partícula y el tipo de accionamiento requeridos. Zondex seleccionará la configuración adecuada y le facilitará la hoja de datos técnicos y el plano dimensional.
