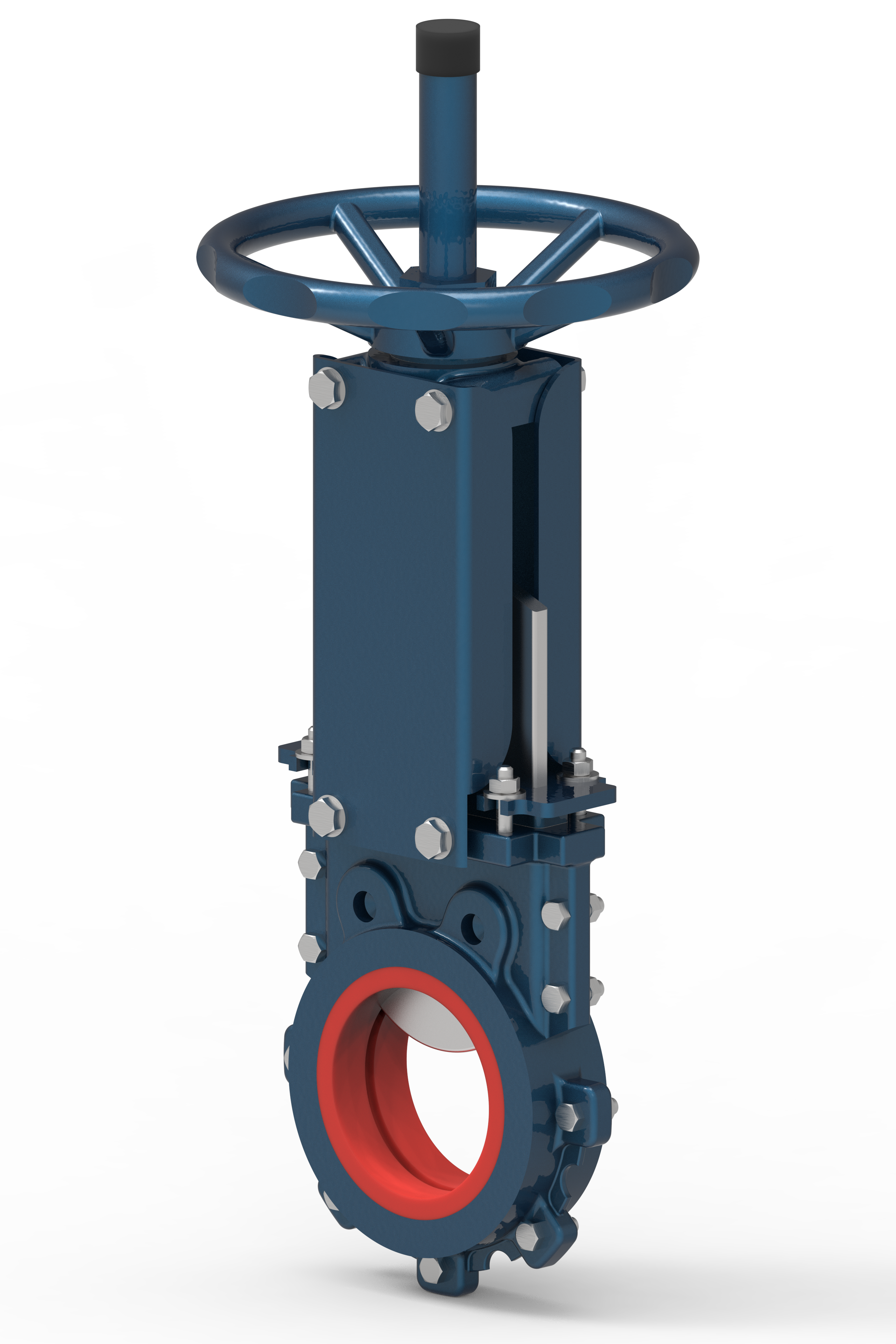

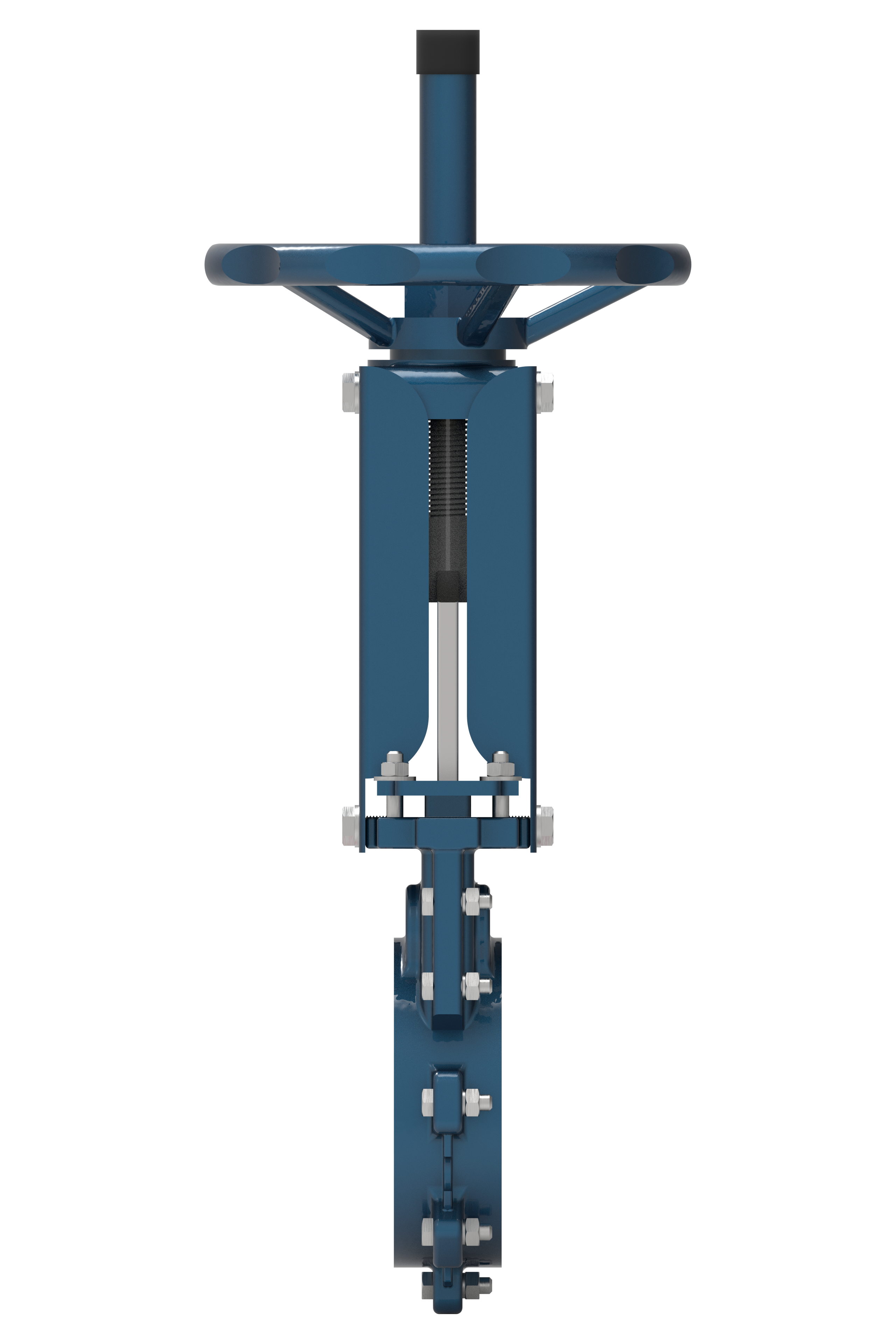

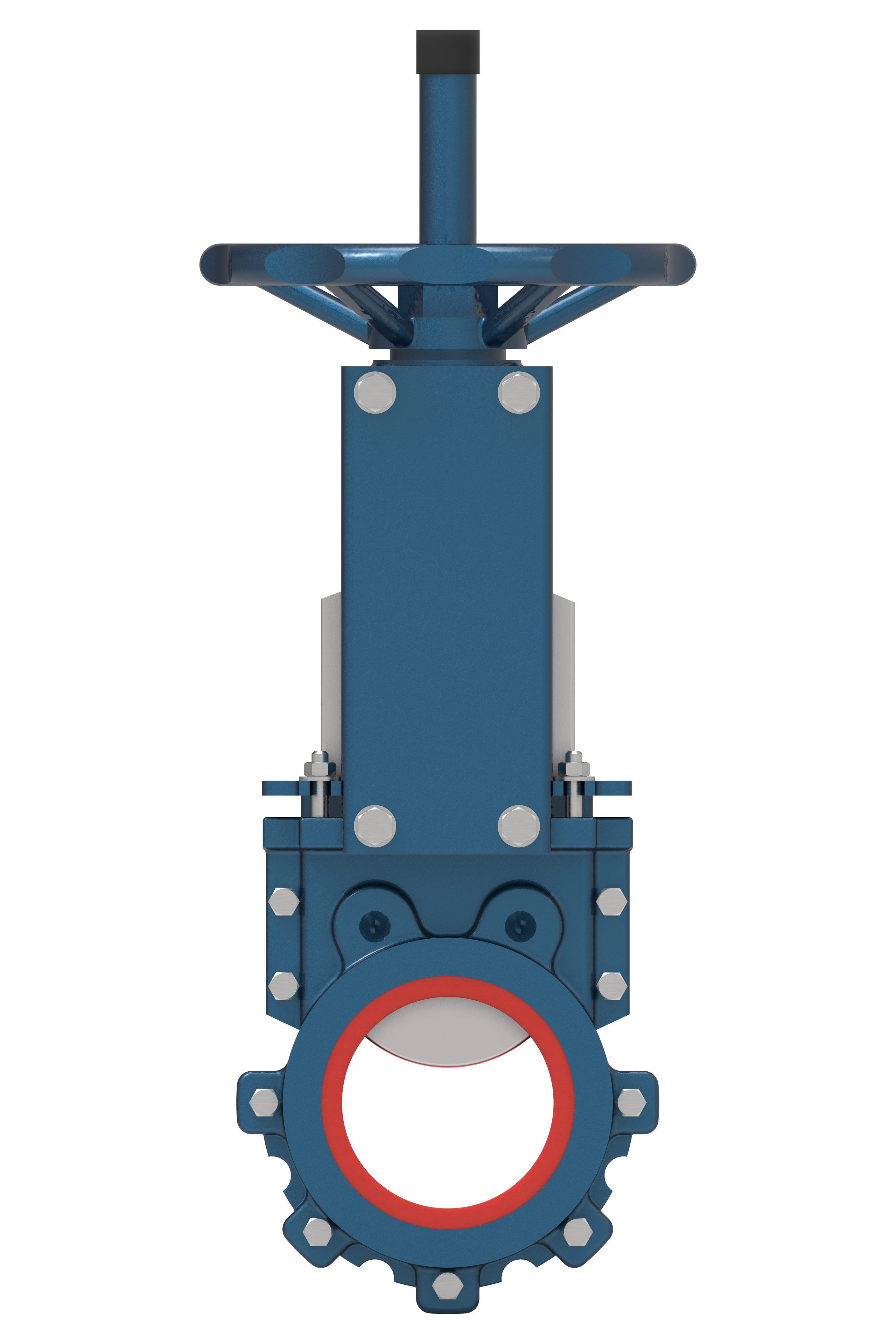

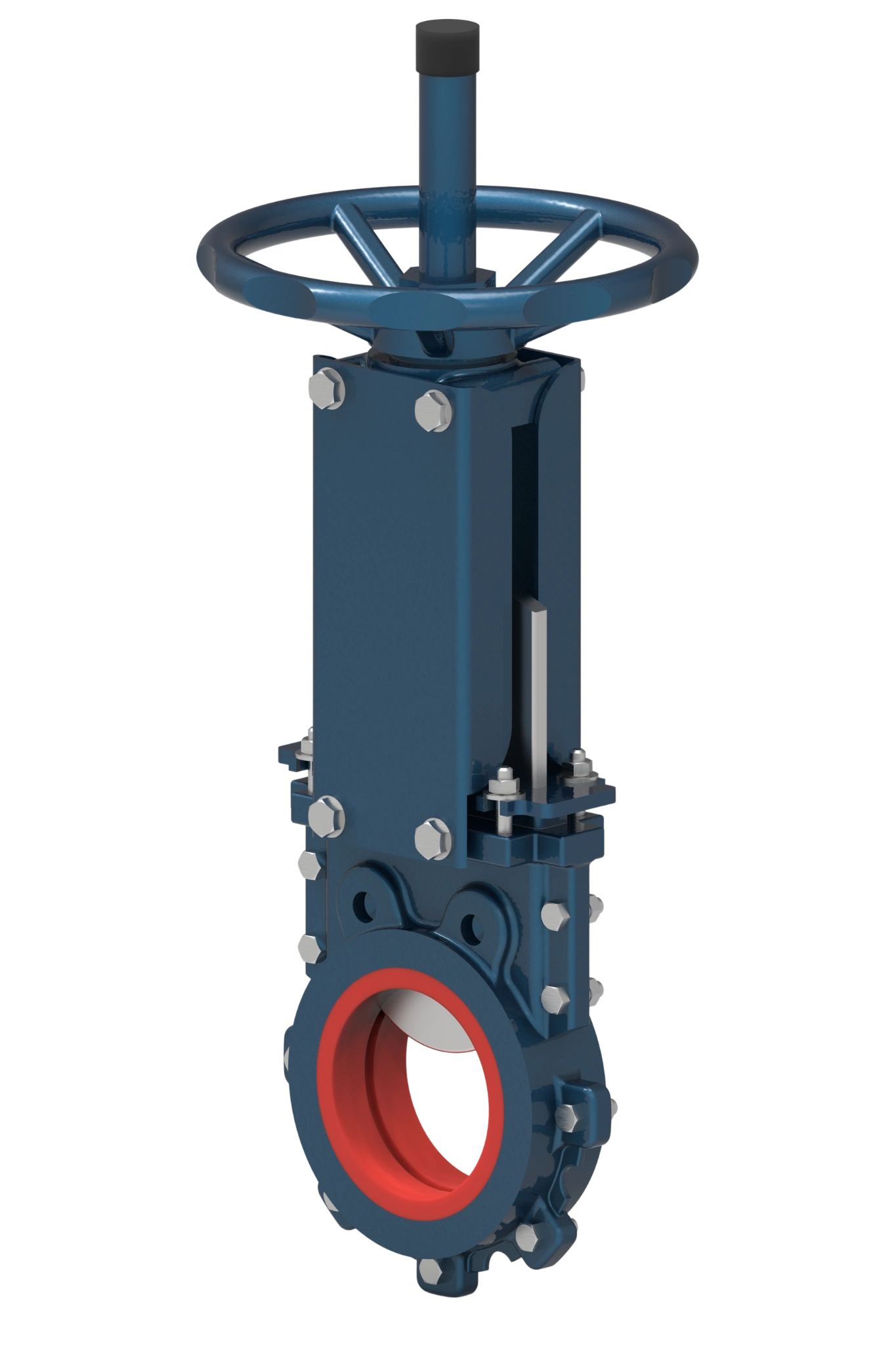

Zasuwa nożowa 108 – z wykładziną poliuretanową
Specyfikacje techniczne
Średnica nominalna DN50-800- Ciśnienie nominalne PN10, PN16
- Temperatura środowiska pracy -20 °C ... +100 °C
- Typ połączenia Międzykołnierzowe (wafer), lug
- Klasa szczelności «А»
- Pozycja montażowa Poziomo, pionowo, z wyjątkiem ustawienia siłownika skierowanego w dół
- Typy sterowania — ręczne (dźwignia) — ręczne (kóło ręczne)— ręczne (przekładnia)— napęd pneumatyczny — napęd elektryczny
- Gwarancja okresu eksploatacji: 12 miesięcy
- Średni okres eksploatacji 2500 cykli
- Gwarantowany okres eksploatacji Nie mniej niż 1000 cykli

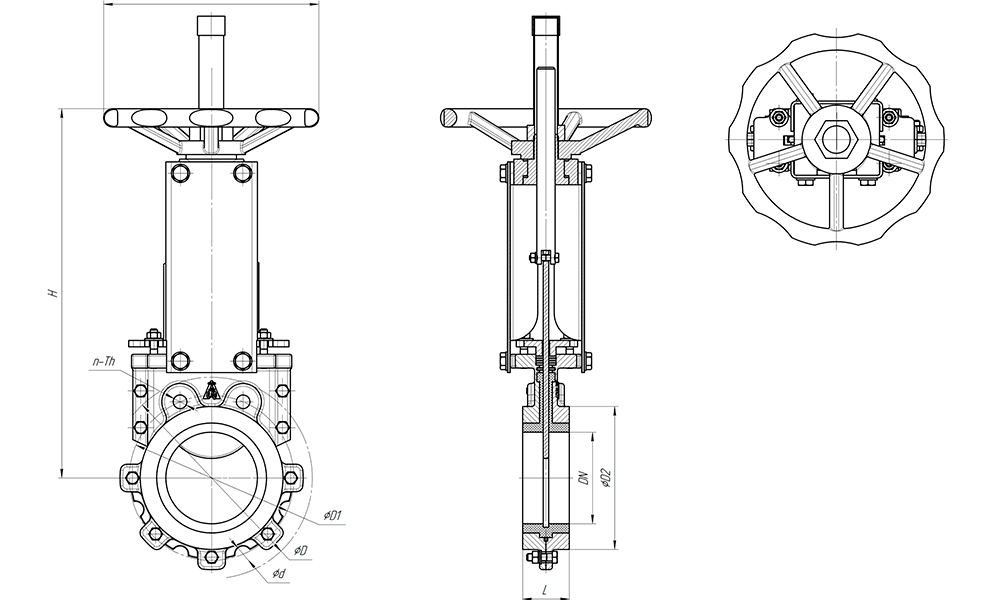

Rysunki techniczne i wymiary

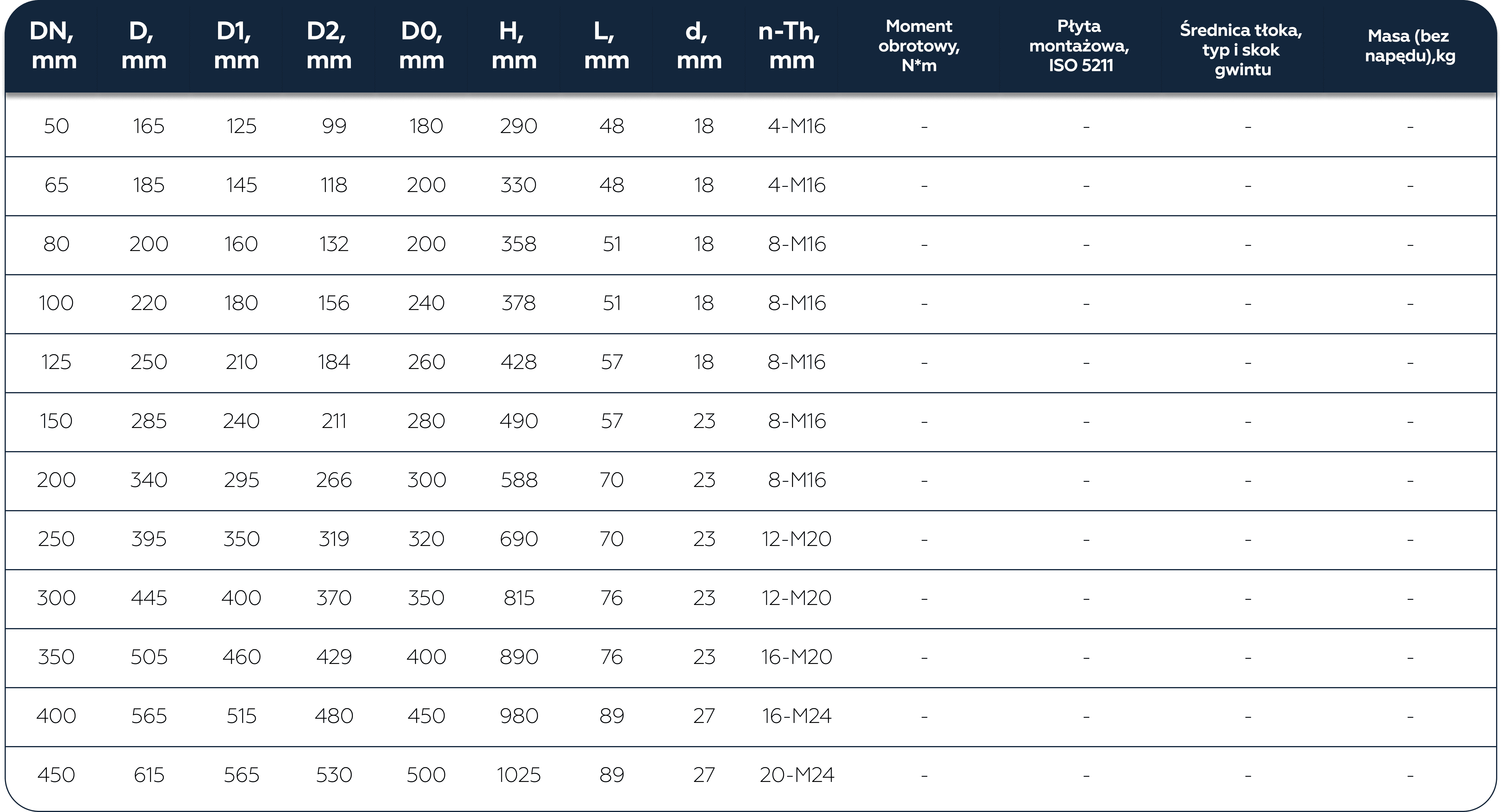

Tabela podstawowych wymiarów
| DN | D, mm | D1, mm | D2, mm | L, mm | n-ød |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 102 | 48 | 4-M16 |
| 65 | 185 | 145 | 122 | 48 | 4-M16 / 8-M16 |
| 80 | 200 | 160 | 138 | 51 | 8-M16 |
| 100 | 220 | 180 | 158 | 51 | 8-M16 |
| 125 | 250 | 210 | 188 | 57 | 8-M16 |
| 150 | 285 | 240 | 212 | 57 | 8-M20 |
| 200 | 340 | 295 | 268 | 70 | 8-M20 |
| 250 | 395 | 350 | 320 | 70 | 12-M20 |
| 300 | 445 | 400 | 370 | 76 | 12-M20 |
| 350 | 505 | 460 | 430 | 76 | 16-M20 |
| 400 | 565 | 515 | 482 | 89 | 16-M24 |
| 450 | 615 | 565 | 532 | 89 | 20-M24 |
Wartości tabelaryczne dla średnic DN500–DN800 oraz dla ciśnienia PN16 są dostępne na żądanie
Opis produktu
Zasuwa nożowa modelu 108 jest jednokierunkową zasuwą odcinającą do cieczy zawierających drobne ścierne cząstki stałe. Rozbieralny dwuczęściowy korpus i jednoczęściowe siedzisko z poliuretanu (PU) zapewniają chroniony kanał przepływowy. Dostępne materiały korpusu obejmują żeliwo sferoidalne, stal węglową, stal nierdzewną i stal nierdzewną duplex.
Siedzisko PU ma rowek prowadzący płytę nożową i stanowi wykładzinę kanału przepływowego, pomagając chronić korpus przed zużyciem ściernym podczas normalnej pracy. Przy całkowicie otwartej płycie nożowej kanał przepływowy pozostaje drożny. Mieszankę PU, materiał płyty nożowej i sposób sterowania dobiera się do warunków pracy.
Zakres wykonań
- Zakres średnic: DN 50–800;
- Przyłącza: międzykołnierzowe typu wafer lub lug, z układem otworów montażowych dla kołnierzy PN10 lub PN16 według EN 1092-1;
- Korpus: rozbieralny dwuczęściowy;
- Kierunek uszczelnienia: jednokierunkowy;
- Siedzisko: jednoczęściowe, z poliuretanu (PU);
- Temperatura pracy: od −20°C do +100°C, zależnie od określonej mieszanki PU i warunków pracy;
- Sterowanie: koło ręczne, przekładnia, napęd pneumatyczny lub elektryczny;
- Trzpień: wznoszący lub niewznoszący, zależnie od wykonania;
- Funkcja: odcinanie przepływu.

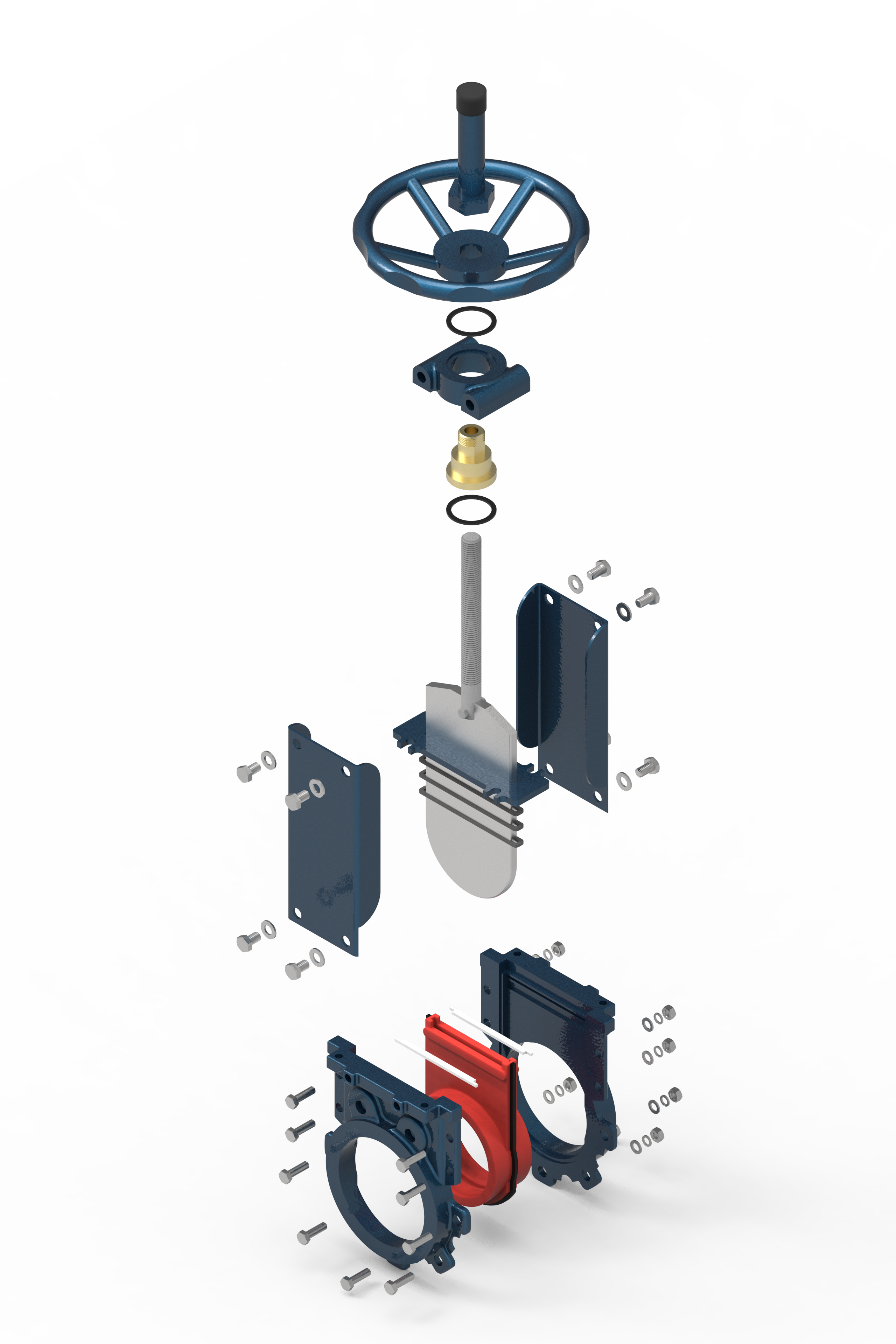

Cechy konstrukcyjne
- Dwuczęściowy korpus zapewniający dostęp do siedziska i elementów wewnętrznych;
- Jednoczęściowe siedzisko PU z rowkiem prowadzącym płytę nożową;
- Kanał przepływowy z wykładziną PU pomagającą chronić korpus przed mediami ściernymi;
- Drożny kanał przepływowy przy całkowicie otwartej płycie nożowej;
- Materiały korpusu i płyty nożowej dobrane do warunków instalacji i procesu.
Kierunek przepływu i zastosowanie
Model 108 zapewnia jednokierunkowe odcięcie przepływu. Zasuwę należy zamontować zgodnie z kierunkiem strzałki na korpusie, na ciśnieniowym rurociągu tłocznym. Wykonanie katalogowe jest zalecane do mediów zawierających drobne cząstki stałe o wielkości do 3 mm.
Typowe zastosowania obejmują ciecze technologiczne na bazie wody i szlamy zawierające drobne cząstki ścierne. Przydatność do pracy z kwasami, zasadami lub produktami ropopochodnymi zależy od składu, stężenia i temperatury medium oraz określonej mieszanki PU.
Dostępne materiały
| Element | Materiał | Oznaczenie EN |
|---|---|---|
| Korpus | ||
| Żeliwo sferoidalne | GGG40 | EN-GJS-400-15 |
| Staliwo węglowe | ASTM A216 WCB | GP240GH (1.0619) |
| Staliwo nierdzewne | ASTM A351 CF8 / CF3 | 1.4308 / 1.4309 |
| Staliwo nierdzewne | ASTM A351 CF8M / CF3M | 1.4408 / 1.4409 |
| Duplex / Super duplex | Gatunek odlewniczy dobrany do wykonania | Zgodnie ze specyfikacją |
| Płyta nożowa | ||
| Stal nierdzewna | AISI 304 / 316L / 316Ti | 1.4301 / 1.4404 / 1.4571 |
| Siedzisko | ||
| Poliuretan | PU | Mieszanka dobrana do zastosowania |
Materiały korpusu, płyty nożowej i siedziska PU dobiera się do warunków pracy. Zestaw materiałów i dopuszczalne parametry pracy określa karta techniczna zasuwy.
Ciśnienie i wymiary
Dostępne są wykonania z układem otworów montażowych dla kołnierzy PN10 i PN16. Dopuszczalne ciśnienie pracy i maksymalna różnica ciśnień przy zamkniętej zasuwie zależą od średnicy nominalnej, konstrukcji zasuwy i warunków pracy. Wymiary przyłączy i długość zabudowy określa się dla wybranego wykonania.
Wymagania dotyczące wyższego ciśnienia pracy lub większej różnicy ciśnień przy zamkniętej zasuwie można rozpatrzyć na zapytanie dla indywidualnego wykonania.
Szczelność i badania
Szczelność siedziska określono jako klasę A według ISO 5208, z badaniami według EN 12266-1. Warunki badań i dopuszczalne parametry pracy podano w karcie technicznej zasuwy.
Dobór zasuwy
Prosimy przesłać specyfikację lub zapytanie z wymaganą średnicą, ciśnieniem pracy, różnicą ciśnień przy zamkniętej zasuwie, temperaturą, medium, zawartością i wielkością cząstek stałych oraz sposobem sterowania. Zondex dobierze odpowiednie wykonanie oraz przygotuje kartę techniczną i rysunek wymiarowy.
